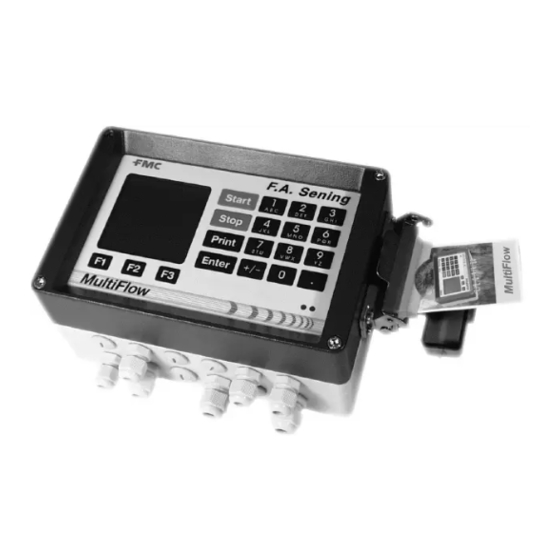

Inhaltszusammenfassung für FMC Technologies Sening MultiFlow
Seite 1
Pos : 2 /T ec hDOC /Seni ng/Intr o's/Erste Seite/Intro: M ultiFlow @ 2\mod_1333633742818_6.doc x @ 37929 @ @ 1 Elektronische Tankwagenrechner Messanlagen === Ende der Liste für T extmar ke Intro === ® Sening is a registered trademark of FMC Technologies...
Seite 2
Alle Erläuterungen und technische Angaben in dieser Dokumentation wurden vom Autor mit größter Sorgfalt erarbeitet und zusammengestellt. Trotzdem sind Fehler nicht ganz auszuschließen. Für die Mitteilung eventueller Fehler ist F. A. Sening GmbH jederzeit dankbar. ® Sening is a registered trademark of FMC Technologies...
3.2.7.2 Der Impulseingang ......................... 20 3.2.8 Produkt-Definition ........................... 21 3.2.9 Typische Viskositätsbereiche ......................22 Kalibrieren und Justage ......................23 3.3.1 Meterfaktoren kopieren ........................26 Rücksetzen des Download-Logbuches (nur MID-Version) ............27 ® Sening is a registered trademark of FMC Technologies...
Seite 4
Parameterliste ..........................50 Ausdruck Elektronisches Siegel (Beispiel) ................51 Update-Bericht (Beispiel) ......................52 Datenblatt für Tankwagenmessanlage (Beispiel) ..............52 Anschrift und Kontakt ________________________________________________________ 56 Anhang A. Zeichnungen und Zulassungen __________________________________________ 57 ® Sening is a registered trademark of FMC Technologies...
Seite 5
75-WM-040.2 - Sicherung der metrologischen relevanten pneumatischen Steuerung ... 70 Pos : 6 /T ec hDOC /Seni ng/08-M essanl agen/DOK-502_M ess anl agen/| 1---> Vorwort @ 1\mod_1321962949958_6.doc x @ 27063 @ 1 @ 1 ® Sening is a registered trademark of FMC Technologies...
Konformitätsbewertung durch eine benannte Stelle nach Modul F durchführen zu lassen. Pos : 8 /T ec hDOC /Seni ng/08-M essanl agen/DOK-502_M ess anl agen/| 1---> Grundlagen @ 1\mod_1321962950317_6.doc x @ 27076 @ 1 @ 1 Sening® is a registered trademark of FMC Technologies...
S i e g e l V o r r a t M e n ü Einstellungen ändern Dieses ist das Haupt- und Konfigurationsmenü. Sie starten es mit der <F3>-Taste. ® Sening is a registered trademark of FMC Technologies...
Nur Einstellungen der Gruppe 'Fahrer' können Sie jederzeit ändern. Bei allen anderen erfolgt eine Sicherheitsabfrage. Parameter der Gruppe 'Meister' und 'EICH' erfordern einen Meister- Zugriff, bzw. Eichkennwort. Sie müssen sich als solcher durch Eingabe eines Kennwortes zu erkennen geben. ® Sening is a registered trademark of FMC Technologies...
Pos : 15 /T echD OC/Seni ng/09-MultiFl ow/D OK- 389_Eic hhi nweis e/Paß wörter @ 1\mod_1321530505972_6.doc x @ 26291 @ 3 @ 1 2.3.1 Paßwörter Zugriffsrechte und Paßwörter ergeben sich aus den Einträgen in der Fahrertabelle (Menü 3.6). Sening® is a registered trademark of FMC Technologies...
Siegel gebrochen das durch die Anzeige „Siegel gebrochen“ kenntlich gemacht wird. Messtechnisch relevante Parameter Kalibriereinstellungen können gebrochenem Siegel verändert werden. Zum Setzten des Siegels muss der Jumper wieder in die Position ® Sening is a registered trademark of FMC Technologies...
Seite 12
Müssen Abzweigungen vorgenommen werden so sind diese gegen Manipulation zu sichern. Pos : 18 /T echD OC/Seni ng/08-Mess anlag en/D OK-502_Messanlag en/| 1---> Eins tell ungen @ 1\mod_1321962953942_6.doc x @ 27193 @ 1 @ 1 Sening® is a registered trademark of FMC Technologies...
Pos : 22 /T echD OC/Seni ng/09-MultiFl ow/D OK- 389_Eic hhi nweis e/D atum @ 1\mod_1321530507550_6.doc x @ 26343 @ 3 @ 1 3.2.1 Datum Das Datum der internen Uhr des MultiFlow wird sowohl auf den Belegen als auch im Logbuch und bei der elektronischen Versiegelung verwendet. ® Sening is a registered trademark of FMC Technologies...
Im Parameter-Menü 3.1.5 sind die Funktionsauflagen durch die Eichbehörde zusammengefaßt. In Deutschland sind dies die Parameter 3.1.5.1 bis 3.1.5.6. 3.2.4.1 Volumenauflösung Die Volumenauflösung (Parameter 3.1.5.1) ist literweise, d.h. der Wert ist '0', da keine Nachkommastellen angezeigt werden. Sening® is a registered trademark of FMC Technologies...
Vordefiniertes Textelement (erscheint nur auf Kopien!) Neben diesen fünf Elementen gibt es weitere Bausteine, z.B. Datum, Uhrzeit, Fahrername, etc. In der “MultiFlow Bedien- und Einbauanleitung“ (DOK-383) sind alle verfügbaren Formularelemente aufgeführt. ® Sening is a registered trademark of FMC Technologies...
Die Einstellungen der Druckerschnittstelle finden sich unter Parameter 3.2 im Hauptmenü. HINWEIS: Obwohl der MultiFlow auch noch weitere Drucker unterstützt (z.B. DR- 570-FDW, DR-298-FDW und EPSON-FX), soll hier im wesentlichen auf den DR-295-FDW und TM-U295 eingegangen werden. Sening® is a registered trademark of FMC Technologies...
Pos : 32 /T echD OC/Seni ng/09-MultiFl ow/D OK- 389_Eic hhi nweis e/Sens oren @ 1\mod_1321530509456_6.doc x @ 26408 @ 344 @ 1 3.2.6 Sensoren Parameter-Menü sind Einstellungen Sensoren zusammengefaßt. 3.2.6.1 Impulsgeber Beim Summenzählwerk ist im Wesentlichen die Pulswertigkeit von Interesse. Sie gibt das Verhältnis Anzahl der Pulse je Liter an. ® Sening is a registered trademark of FMC Technologies...
Auswertung von Fehlerimpulsen. Zusätzlich erfolgt bei permanenter Unterschreitung nach 30 Sekunden eine Abgabeunterbrechung mit entsprechender Fehlermeldung. Bei Eingabe einer minimalen Durchflussmenge von 0 Liter/Minute erfolgt Auswertung Fehlerimpulsen unabhängig Durchflussmenge. Eine Abgabeunterbrechung wegen Min.-Durchfluss findet nicht statt. Sening® is a registered trademark of FMC Technologies...
Software-Stand gebracht wurden, wird der Parameter 3.3.2.1 weiterhin verwendet, da hier keine Werkseinstellung der neuen Parameter erfolgen konnte. Bei einer messtechnischen Überprüfung kann über diesen Wert eine Abweichung des Temperaturmesswertes, bedingt durch Bauteilealterung, korrigiert werden. ® Sening is a registered trademark of FMC Technologies...
Checksumme der gesamten Software sowie ein Hinweis darauf, ob es sich um eine EPROM- oder Flash-Version handelt, angezeigt. 3.2.7.2 Der Impulseingang Die maximal zulässige Anzahl von Fehlimpulsen muss auf den doppelten Wert der Impulswertigkeit eingestellt sein. Sening® is a registered trademark of FMC Technologies...
GGVS-Beitrag 0,00 Propan 0,00 Butan 0,00 Bitte beachten Sie, daß Parameter 3530 eine höhere Wertigkeit hat als Parameter 3539, da die Untermenüs von 1 bis 0 durchnumeriert werden. ® Sening is a registered trademark of FMC Technologies...
Pos : 37 /T echD OC/Seni ng/08-Mess anlag en/D OK-502_Messanlag en/T ypische Vis kositäts ber eic he @ 1\mod_1321962958286_6.doc x @ 27336 @ 3 @ 1 3.2.9 Typische Viskositätsbereiche Für folgende Produktgruppen gibt es typische Viskositätsbereiche. Die angegebenen Daten sind ungefähre Werte und abhängig von der Sening® is a registered trademark of FMC Technologies...
Nach Auswahl der Eichfunktion (im Service-Menü 4.2 „Kalibrieren“) wird automatisch Eichgenauigkeit (zehnfache Auflösung Standardabgabe) umgeschaltet. Es erscheint die normale Abgabemaske (siehe unten), in der Sie das zu eichende Produkt auswählen. ® Sening is a registered trademark of FMC Technologies...
Seite 24
) Gilt nur ab Programmversion 1.1. Bei älteren Versionen wird während der Abgabe das unkompensierte Volumen (VT) angezeigt, das auf einem eventuell bereits definierten Korrekturfaktor beruht. Zur Berechnung des Meterfaktors wird jedoch immer das Rohvolumen herangezogen. Sening® is a registered trademark of FMC Technologies...
Seite 25
Im umgekehrten Fall, d. h. es soll der Zähler leicht ins Negative verschoben werden, müssen Sie entsprechend einen Sollwert von 990,0 eingeben. Jetzt wird bei der nächsten Abgabe das tatsächlich gemessene Volumen um den Faktor 0,99 reduziert angezeigt. ® Sening is a registered trademark of FMC Technologies...
Meterfaktoren verwendet werden, erlaubt der MultiFlow das Kopieren von Meterfaktoren. Soll ein Produkt den gleichen Meterfaktor erhalten, wie ein bereits bestehendes, wählen Sie hierzu im Produktregister den Parameter 3.5n.n7.5.9 aus (‘n.n’ steht hier für die Produktregisternummer). Sening® is a registered trademark of FMC Technologies...
Download-Logbuch über Menüpunkt 4.6.4 vor dem Aktivieren des elektronischen Eichsiegels zurückzusetzen. Vor dem Rücksetzen des Download-Logbuches wird automatisch der Update- Bericht ausgedruckt. Ist dieses nicht möglich, kann auch der Reset nicht durchgeführt werden. ® Sening is a registered trademark of FMC Technologies...
Speichern Sie die Parameter im Menü 4.5.2 . Nach der Überprüfung der Zugriffsrechte (Meister) erfolgt eine Sicherheitsabfrage: „Daten von MultiFlow auf Chipcard übertragen?“ Mit <F2> („Nein“) wird der Vorgang abgebrochen und die Chipkarte verbleibt unverändert. Sening® is a registered trademark of FMC Technologies...
Es erscheint ein Warnhinweis, der besagt, dass diese Funktion nur durch eine dafür autorisierte Person ausgeführt werden darf. Mit der Taste <F1> akzeptieren Sie dies oder brechen mit <F3> die Funktion ab. ® Sening is a registered trademark of FMC Technologies...
Funktion ‘5’ im Druckmenü. Sie haben die Wahl, entweder nur die Parameter hoher Sicherheit oder aber alle Parameter zu drucken. Die Parameterliste legen Sie ebenfalls den Unterlagen zur Messanlage bei. ANHANG: Ein Beispiel für eine Parameterliste befindet sich im Anhang dieses Dokuments. Sening® is a registered trademark of FMC Technologies...
Seite 31
MN F08 006 GE DOK-502 Ausgabe/Rev. 1.03 (06/11) Messanlagen Einstellungen Pos : 46 /T echD OC/Seni ng/08-Mess anlag en/D OK-502_Messanlag en/| 1---> Empfehlungen z ur Konformi tätsbewertung @ 1\mod_1322045486090_6.doc x @ 28052 @ 1 @ 1 ® Sening is a registered trademark of FMC Technologies...
Pos : 49 /T echD OC/Seni ng/08-Mess anlag en/D OK-502_Messanlag en/Pr üfung der Messg enauigkeit ( Gravi metrisc h und gepumpt) @ 1\mod_1321962962176_6.doc x @ 27466 @ 3 @ 1 4.1.2 Prüfung der Messgenauigkeit (Gravimetrisch und gepumpt) Die Überprüfung der Einhaltung der geforderten Messgenauigkeit hat jeweils • 1-mal bei 100 %, 50%, 20% und minimalen Durchfluss der Messanlage zu erfolgen. Sening® is a registered trademark of FMC Technologies...
Schlauchtrommel darf die Erhöhung des internen Schlauchvolumens eines drucklosen, aufgerollten Schlauches gegenüber eines abgerollten und unter Druck stehenden Schlauches – ohne Durchfluss – den erlaubten Fehler von 1% der minimalen Messmenge von 200 l nicht überschreiten. ® Sening is a registered trademark of FMC Technologies...
Mit der RICHTLINIE 2009/137/EG DER KOMMISSION zur Änderung der Richtlinie 2004/22/EG des Europäischen Parlaments und des Rates über Messgeräte hinsichtlich der Ausnutzung der in den gerätespezifischen Anhängen MI-001 MI-005 festgelegten höchstzulässigen Messabweichungen wurde folgende Änderung beschlossen: Sening® is a registered trademark of FMC Technologies...
Drucker noch zulässig sind, kann in Menü 3.1.5.2 auf eine für den Anwendungsfall angemessene Anzahl eingestellt werden. • Es ist zu prüfen, das bei der Wiederholung eines Belegausdrucks alle weiteren Belege mit dem Zusatz “Kopie” gekennzeichnet werden. ® Sening is a registered trademark of FMC Technologies...
Seite 36
• Datum und Uhrzeit sind zu kontrollieren Pos : 57 /T echD OC/Seni ng/08-Mess anlag en/D OK-502_Messanlag en/| 1---> Konfor mitätsbewertung (Und N ac heichung der Additi vier ung) @ 1\mod_1321962965364_6.doc x @ 27570 @ 1 @ 1 Sening® is a registered trademark of FMC Technologies...
Die Ausführung ADD 150 ist die explosionsgeschützte Ausführung der Pumpe ADD 350 und für den Einbau in der Zone 1 bestimmt. ADD Pump Abbildung 1: Blockdiagramm Additivierung Benennung Benennung Kippventil Schwimmerschalter ® Sening is a registered trademark of FMC Technologies...
Schlauchvolumen berücksichtigt sondern auch die Menge an Produkt, die additiviert wird. P3336 [ms] Parameter 3334 ist wie folgt zu bestimmen: P3334 = V + ------------------------- * Q [ L/min ] 60000 [ ms/min] Schlauch Sening® is a registered trademark of FMC Technologies...
0,1 l ≤ V < 0,2 l 2 % von der angezeigten Menge 0,2 l ≤ V < 0,4 l 4 ml 0,4 l ≤ V < 1 l 0,5 % von der angezeigten Menge ® Sening is a registered trademark of FMC Technologies...
Grund von Produktmangel die Abgabe unterbrochen wird. Absperrventil Additivbehälter wird geöffnet Schwimmergehäuse wird ggf. entlüftet. Anschließend wird Additivierung fortgesetzt. Nach dem Ende der Prüfung wird die in einem Sening® is a registered trademark of FMC Technologies...
Zyklus mit <F3> ausgelöst werden. Die Anzahl der Pumpenhübe (links in der Zeile“ Anzeige Additivpumpe“) und die Menge Additiv werden im Ereignisfeld des MultiFlow angezeigt. Zum Löschen der Werte muss das Testmenü kurz verlassen werden. ® Sening is a registered trademark of FMC Technologies...
Die mechanischen Siegelstellen sind in Stempelplan 75-WM-049 dargestellt und müssen auf Unversehrtheit überprüft werden. Pos : 72 /T echD OC/Seni ng/08-Mess anlag en/D OK-502_Messanlag en/| 1---> Nacheic hung @ 1\mod_1322066281356_6.doc x @ 28193 @ 1 @ 1 Sening® is a registered trademark of FMC Technologies...
Pos : 77 /T echD OC/Seni ng/09-MultiFl ow/D OK- 389_Eic hhi nweis e/Prüfung des El ektr onisc hen Eic hsi egels (Soft Seal) @ 1\mod_1321530513315_6.doc x @ 26538 @ @ 1 • Das Elektronische Siegel dient zur Überwachung der Unversehrtheit der Parameter hoher Sicherheit des MultiFlow. ® Sening is a registered trademark of FMC Technologies...
Seite 44
Programmteile wird Prüfsumme und nicht rücksetzbare Vorgangszähler verändert und das Siegel gilt als 'gebrochen'. U nterschiede zwischen Siegelzustand und Ist-Zustand weisen ebenfalls auf eine Verletzung des Elektronischen Siegels hin. Sening® is a registered trademark of FMC Technologies...
Seite 45
T e m p e r a t u r : + 1 3 . 7 ° C m . M w S t . 6 7 . 4 5 D M / m i n 7 0 3 - - - - - - > > ® Sening is a registered trademark of FMC Technologies...
Während der Abgabe können Sie über die Taste <F3> verschiedene Hilfsbildschirme (Nebenanzeigen) abrufen. Diese Hilfsbildschirme werden im unteren Drittel der Anzeige dargestellt. Im Normalfall beinhaltet dieser Bildschirm die aktuelle Abgabetemperatur und die Durchflussrate. Sening® is a registered trademark of FMC Technologies...
Seite 47
Seite 23) beschriebenen Abläufe durch. Pos : 81 /T echD OC/Seni ng/09-MultiFl ow/D OK- 389_Eic hhi nweis e/| 1---> Setz en der Stec kbrüc ke @ 1\mod_1321530514940_6.doc x @ 26590 @ 1 @ 1 ® Sening is a registered trademark of FMC Technologies...
Brücke außer Funktion (Parkposition). Durch das Setzen der Steckbrücke werden die Schutzmechanismen des MultiFlow außer Kraft gesetzt. Sie erhalten Zugriff auf alle Parameter. Die Verletzung des elektronischen Siegels wird dabei automatisch erkannt (Warnhinweis). Sening® is a registered trademark of FMC Technologies...
Seite 49
Sie aufgefordert, den „Siegelschalter“ zu entfernen. Pos : 83 /T echD OC/Seni ng/08-Mess anlag en/D OK-502_Messanlag en/| 1---> Bel ege und Listen @ 1\mod_1321962971614_6.doc x @ 27778 @ 1 @ 1 ® Sening is a registered trademark of FMC Technologies...
Funktion ‘5’ im Druckmenü. Sie haben die Wahl, entweder nur die eichrelevanten Daten oder aber alle Parameter zu drucken. Die Parameterliste legen Sie ebenfalls dem Meßanlagenbrief bei. ANHANG: Ein Beispiel für eine Parameterliste befindet sich im Anhang dieses Dokuments. Sening® is a registered trademark of FMC Technologies...
• Der Text unter der Siegelzahl muss lauten: *Das Siegel ist in Ordnung!* • Wenn die Angaben nicht übereinstimmen, Siegel gebrochen worden. Entsprechende Maßnahmen müssen eingeleitet werden. ACHTUNG: Unrechtmäßige Veränderungen der eichpflichtigen Daten oder des Eichsiegels sind strafbar! ® Sening is a registered trademark of FMC Technologies...
Datenblatt ist Bestandteil der Messanlage und ist immer beim Fahrzeug mitzuführen. Weiterhin gehören dazu das Rohrleitungsschema, der Pneumatikplan, der Siegelausdruck und die Parameterliste. Werden Reparaturen oder Änderungen an den im Datenblatt genannten Sening® is a registered trademark of FMC Technologies...
Seite 53
Baugruppen vorgenommen, so sind entsprechende Dokumente über die durchgeführten Maßnahmen hinzuzufügen. Das folgende Beispiel kann als Vorlage verwendet werden und muss um die tatsächlichen Werte und Daten entsprechend ergänzt werden. ® Sening is a registered trademark of FMC Technologies...
Hersteller / manufacturer Typ / type Zählwerk / counter Hersteller / manufacturer Typ / type Druckwerk / printer Hersteller / manufacturer Typ / type Temperaturfühler / temperature probe Hersteller / manufacturer Typ / type Sening® is a registered trademark of FMC Technologies...
Seite 55
[°C] Product temperature range Viskositätsbereich [mpas∙s] Vicsosity range Bemerkungen Remarks Pos : 91 /T echD OC/Seni ng/Allgemein/| 1---> Ansc hrift und Kontakt @ 0\mod_1307366798125_6.doc x @ 5886 @ 1 @ 1 ® Sening is a registered trademark of FMC Technologies...
Stempelplan für T11-J, T20-J, T40-J und 29-WM-008.1 Bl.2 Amaturen fur T-Meter-Serie 34-WM-029.0 Krümmer KRW mit Übergangsstück TW1 Sicherung der metrologischen relevanten 75-WM-040.2 pneumatischen Steuerung === Ende der Liste für T extmar ke Inhalt === ® Sening is a registered trademark of FMC Technologies...
Pos : 96.10 /Tec hD OC/Sening/Z eichnung en/DOK-502_M ess anl agen/29- WM-008.1 Bl.1 - Stempel plan für T 11-J , T 20-J , T 40-J und Amaturen fur T-M eter-Seri e @ 1\mod_1322208401385_6.doc x @ 29114 @ @ 1 29-WM-008.1 Bl.1 - Stempelplan für T11-J, T20-J, T40-J und Amaturen fur T-Meter-Serie ® Sening is a registered trademark of FMC Technologies MN F08 006 GE DOK-502 Ausgabe/Rev. 1.03 (06/11)
Pos : 96.11 /Tec hD OC/Sening/Z eichnung en/DOK-502_M ess anl agen/29- WM-008.1 Bl.2 - Stempel plan für T 11-J , T 20-J , T 40-J und Amaturen fur T-M eter-Seri e @ 1\mod_1322208401619_6.doc x @ 29127 @ @ 1 29-WM-008.1 Bl.2 - Stempelplan für T11-J, T20-J, T40-J und Amaturen fur T-Meter-Serie MN F08 006 GE DOK-502 Ausgabe/Rev. 1.03 (06/11) ® Sening is a registered trademark of FMC Technologies...
Pos : 96.13 /Tec hD OC/Sening/Z eichnung en/DOK-502_M ess anl agen/75- WM-040.2 - Sic herung der metrol ogischen rel evanten pneumatis chen Steuerung @ 1\mod_1322208402166_6.doc x @ 29153 @ @ 1 75-WM-040.2 - Sicherung der metrologischen relevanten pneumatischen Steuerung MN F08 006 GE DOK-502 Ausgabe/Rev. 1.03 (06/11) ® Sening is a registered trademark of FMC Technologies...
Seite 71
=== Ende der Liste für T extmar ke Zeic hnungen === ® Sening is a registered trademark of FMC Technologies MN F08 006 GE DOK-502 Ausgabe/Rev. 1.03 (06/11)
