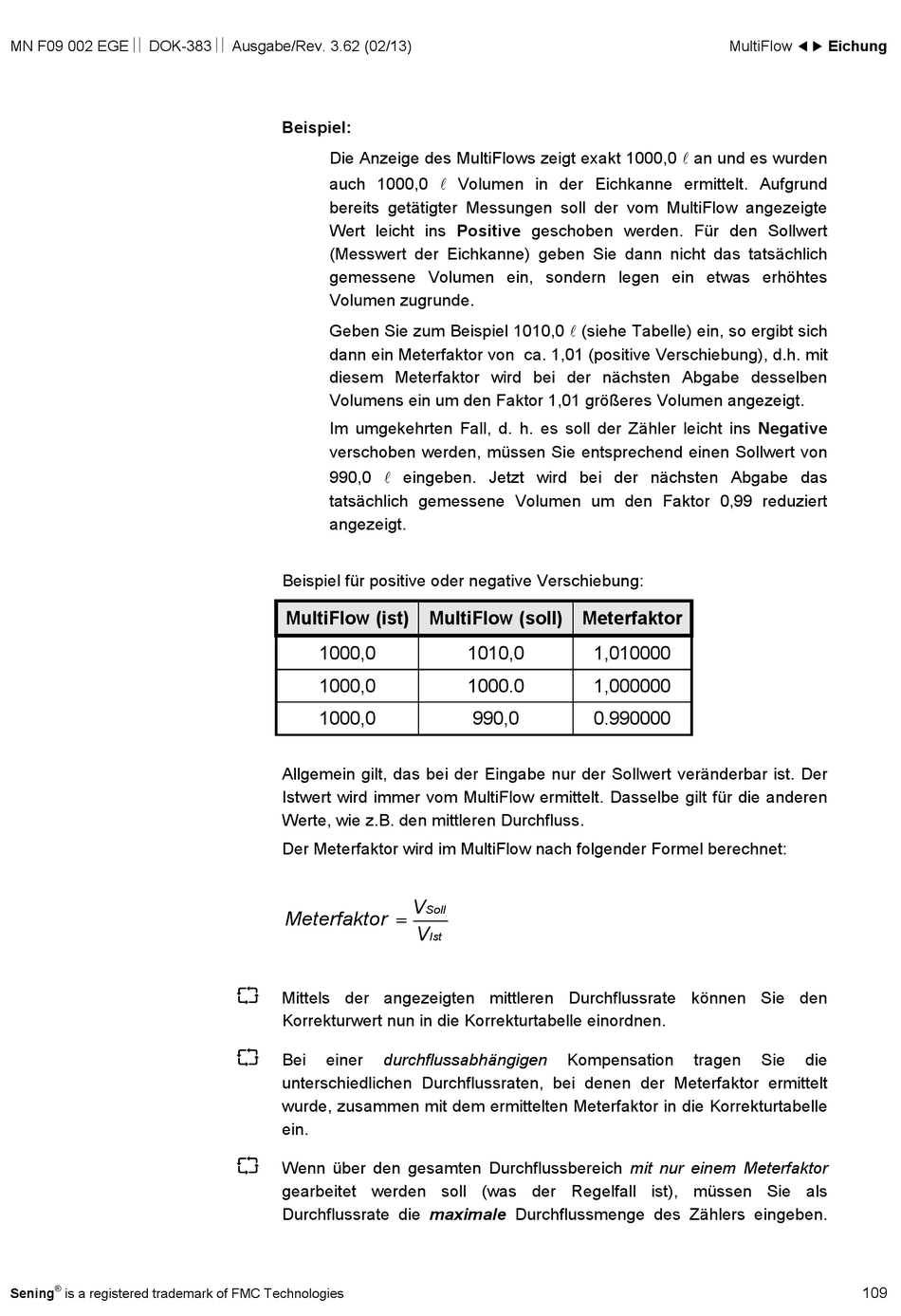

Beispiel:
Die Anzeige des MultiFlows zeigt exakt 1000,0  an und es wurden
auch 1000,0  Volumen in der Eichkanne ermittelt. Aufgrund
bereits getätigter Messungen soll der vom MultiFlow angezeigte
Wert leicht ins Positive geschoben werden. Für den Sollwert
(Messwert der Eichkanne) geben Sie dann nicht das tatsächlich
gemessene Volumen ein, sondern legen ein etwas erhöhtes
Volumen zugrunde.
Geben Sie zum Beispiel 1010,0  (siehe Tabelle) ein, so ergibt sich
dann ein Meterfaktor von ca. 1,01 (positive Verschiebung), d.h. mit
diesem Meterfaktor wird bei der nächsten Abgabe desselben
Volumens ein um den Faktor 1,01 größeres Volumen angezeigt.
Im umgekehrten Fall, d. h. es soll der Zähler leicht ins Negative
verschoben werden, müssen Sie entsprechend einen Sollwert von
990,0  eingeben. Jetzt wird bei der nächsten Abgabe das
tatsächlich gemessene Volumen um den Faktor 0,99 reduziert
angezeigt.
Beispiel für positive oder negative Verschiebung:
MultiFlow (ist) MultiFlow (soll) Meterfaktor
1000,0
1000,0
1000,0
Allgemein gilt, das bei der Eingabe nur der Sollwert veränderbar ist. Der
Istwert wird immer vom MultiFlow ermittelt. Dasselbe gilt für die anderen
Werte, wie z.B. den mittleren Durchfluss.
Der Meterfaktor wird im MultiFlow nach folgender Formel berechnet:
Meterfakto = r

Mittels der angezeigten mittleren Durchflussrate können Sie den
Korrekturwert nun in die Korrekturtabelle einordnen.

Bei einer durchflussabhängigen
unterschiedlichen Durchflussraten, bei denen der Meterfaktor ermittelt
wurde, zusammen mit dem ermittelten Meterfaktor in die Korrekturtabelle
ein.

Wenn über den gesamten Durchflussbereich mit nur einem Meterfaktor
gearbeitet werden soll (was der Regelfall ist), müssen Sie als
Durchflussrate die maximale Durchflussmenge des Zählers eingeben.
1010,0
1000.0
990,0
V
Soll
V
Ist
Kompensation
MultiFlow  Eichung
1,010000
1,000000
0.990000
tragen Sie die
