MN F09 002 EGE  DOK-383  Ausgabe/Rev. 3.62 (02/13)
Nr. Name
3.1.6.0.4 Ausgänge
3.1.6.0.4.x Ausgang x
3.1.6.0.4.x.1 Verknüpfung
3.1.6.0.4.x.1.1 Ausgang
3.1.6.0.4.x.1.2 Eingang
3.1.6.0.4.x.1.3 Verzögerungszeit
3.1.6.0.4.x.1.4 Invertierung
3.1.6.0.4.x.1.5 Produktabhängigkeit
3.1.6.0.4.x.2 Zus. Schlauchweg
3.1.6.0.4.x.2.1 Verwenden
3.1.6.0.4.x.2.2 Bezeichnung
®
Sening is a registered trademark of FMC Technologies
Alle Parameter zur Konfiguration der IO-Baugruppe, die nicht für die
zusätzliche Schlauchwegvorgabe verwendet werden, sind durch das
Meister-Passwort geschützt.

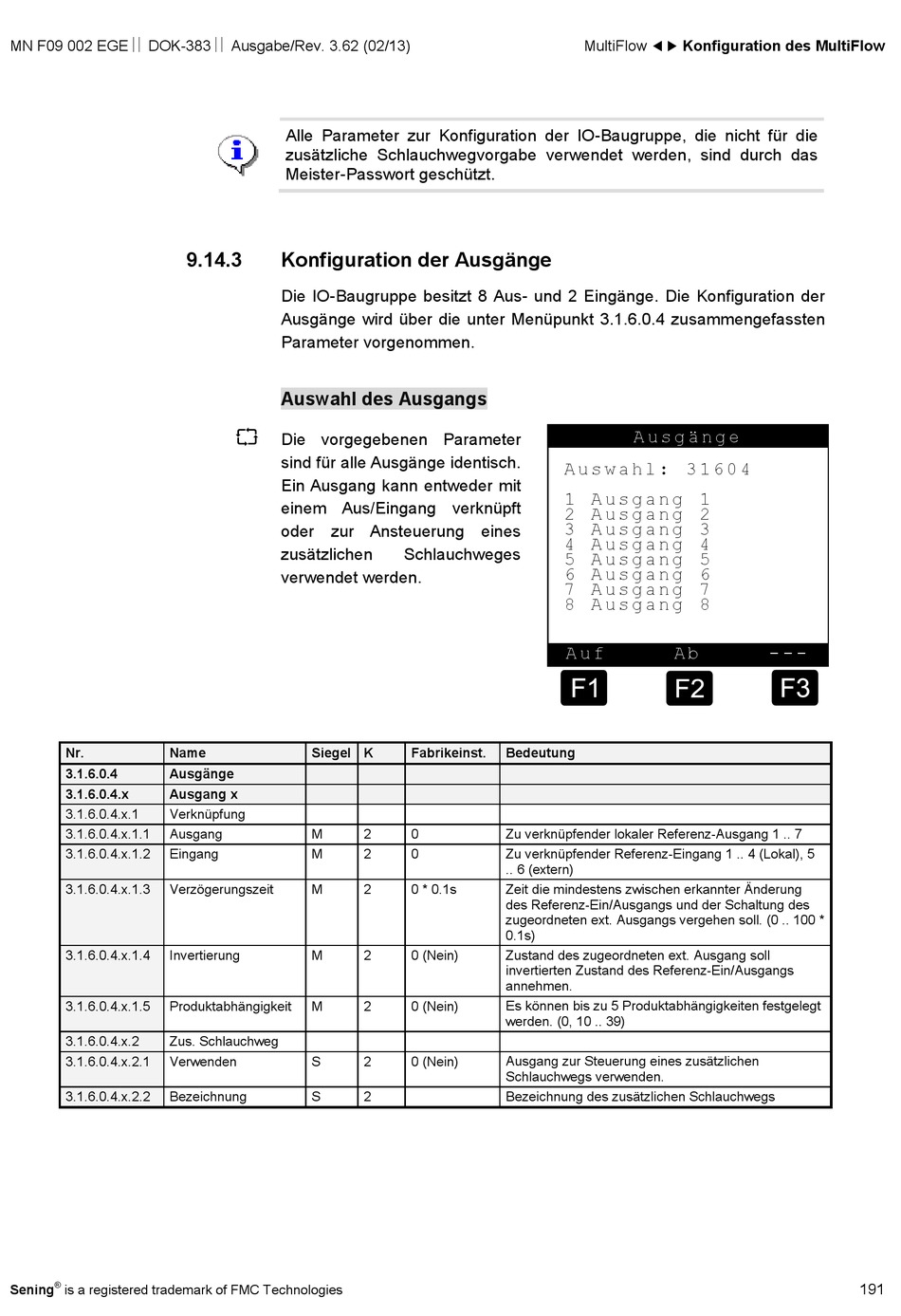

9.14.3 Konfiguration der Ausgänge
Die IO-Baugruppe besitzt 8 Aus- und 2 Eingänge. Die Konfiguration der
Ausgänge wird über die unter Menüpunkt 3.1.6.0.4 zusammengefassten
Parameter vorgenommen.

Auswahl des Ausgangs



Die vorgegebenen Parameter

sind für alle Ausgänge identisch.
Ein Ausgang kann entweder mit
einem Aus/Eingang verknüpft
oder zur Ansteuerung eines
zusätzlichen
verwendet werden.
Siegel K
M
M
M
M
M
S
S
Schlauchweges
Fabrikeinst. Bedeutung
2 0 Zu verknüpfender lokaler Referenz-Ausgang 1 .. 7
2 0 Zu verknüpfender Referenz-Eingang 1 .. 4 (Lokal), 5
.. 6 (extern)
2 0 * 0.1s Zeit die mindestens zwischen erkannter Änderung
des Referenz-Ein/Ausgangs und der Schaltung des
zugeordneten ext. Ausgangs vergehen soll. (0 .. 100 *
0.1s)
2 0 (Nein) Zustand des zugeordneten ext. Ausgang soll
invertierten Zustand des Referenz-Ein/Ausgangs
annehmen.
Es können bis zu 5 Produktabhängigkeiten festgelegt
2 0 (Nein)
werden. (0, 10 .. 39)
2 0 (Nein) Ausgang zur Steuerung eines zusätzlichen
Schlauchwegs verwenden.
2 Bezeichnung des zusätzlichen Schlauchwegs
MultiFlow  Konfiguration des MultiFlow
A u s g ä n g e
A u s w a h l : 3 1 6 0 4
1 A u s g a n g 1
2 A u s g a n g 2
3 A u s g a n g 3
4 A u s g a n g 4
5 A u s g a n g 5
6 A u s g a n g 6
7 A u s g a n g 7
8 A u s g a n g 8
A u f A b - - -
