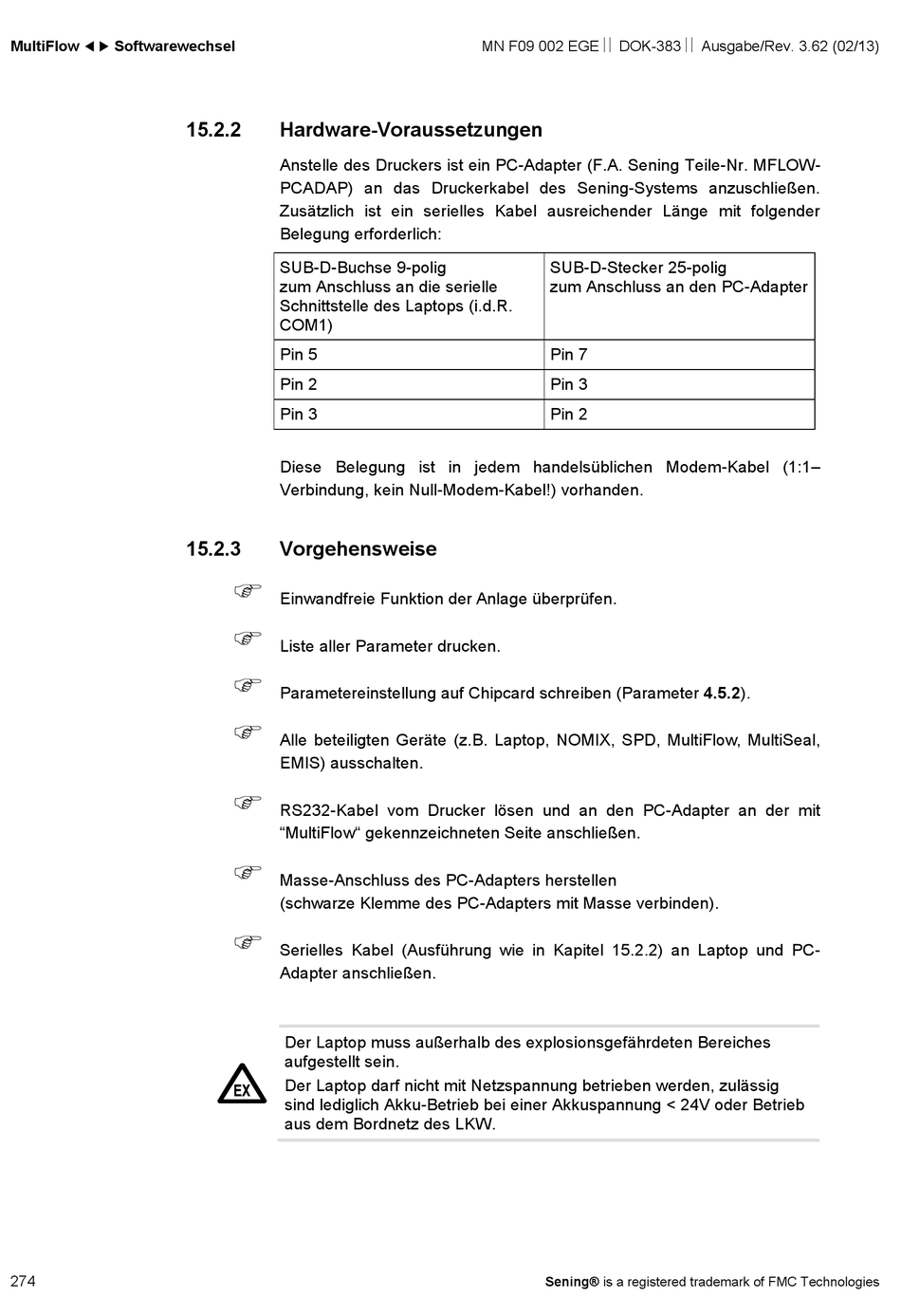

MultiFlow  Softwarewechsel
274
15.2.2

Hardware-Voraussetzungen

Anstelle des Druckers ist ein PC-Adapter (F.A. Sening Teile-Nr. MFLOW-
PCADAP) an das Druckerkabel des Sening-Systems anzuschließen.
Zusätzlich ist ein serielles Kabel ausreichender Länge mit folgender
Belegung erforderlich:
SUB-D-Buchse 9-polig
zum Anschluss an die serielle
Schnittstelle des Laptops (i.d.R.
COM1)
Pin 5
Pin 2
Pin 3
Diese Belegung ist in jedem handelsüblichen Modem-Kabel (1:1–
Verbindung, kein Null-Modem-Kabel!) vorhanden.
15.2.3

Vorgehensweise


Einwandfreie Funktion der Anlage überprüfen.

Liste aller Parameter drucken.

Parametereinstellung auf Chipcard schreiben (Parameter 4.5.2).

Alle beteiligten Geräte (z.B. Laptop, NOMIX, SPD, MultiFlow, MultiSeal,
EMIS) ausschalten.

RS232-Kabel vom Drucker lösen und an den PC-Adapter an der mit
"MultiFlow" gekennzeichneten Seite anschließen.

Masse-Anschluss des PC-Adapters herstellen
(schwarze Klemme des PC-Adapters mit Masse verbinden).

Serielles Kabel (Ausführung wie in Kapitel 15.2.2) an Laptop und PC-
Adapter anschließen.
Der Laptop muss außerhalb des explosionsgefährdeten Bereiches
aufgestellt sein.
Der Laptop darf nicht mit Netzspannung betrieben werden, zulässig
sind lediglich Akku-Betrieb bei einer Akkuspannung < 24V oder Betrieb
aus dem Bordnetz des LKW.
MN F09 002 EGE  DOK-383  Ausgabe/Rev. 3.62 (02/13)
SUB-D-Stecker 25-polig
zum Anschluss an den PC-Adapter
Pin 7
Pin 3
Pin 2
