Test Reader Menü - FMC Technologies MultiFlow Betriebsanleitung

MN F09 002 EGE  DOK-383  Ausgabe/Rev. 3.62 (02/13)
4.1.1.2
®
Sening is a registered trademark of FMC Technologies
Die CAN-Bus Einstellungen sollten nur von fachkundigen Personen
durchgeführt werden. Siehe Kapitel 9.3.1.6 "CAN-Bus (global)" / Seite
136.

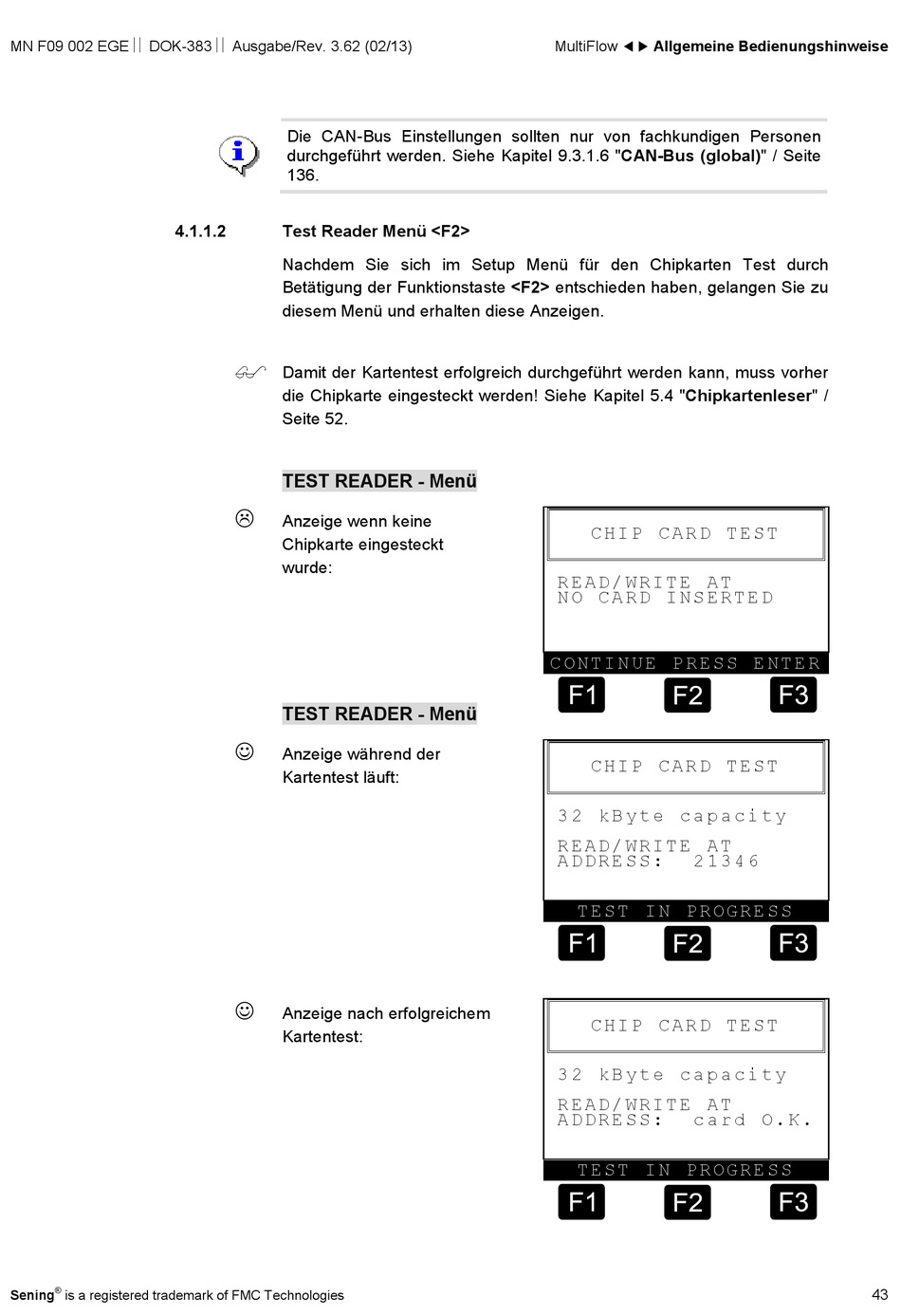

Test Reader Menü <F2>
Nachdem Sie sich im Setup Menü für den Chipkarten Test durch
Betätigung der Funktionstaste <F2> entschieden haben, gelangen Sie zu
diesem Menü und erhalten diese Anzeigen.

Damit der Kartentest erfolgreich durchgeführt werden kann, muss vorher
die Chipkarte eingesteckt werden! Siehe Kapitel 5.4 "Chipkartenleser" /
Seite 52.
TEST READER - Menü

Anzeige wenn keine
Chipkarte eingesteckt
wurde:
TEST READER - Menü

Anzeige während der
Kartentest läuft:

Anzeige nach erfolgreichem
Kartentest:
MultiFlow  Allgemeine Bedienungshinweise
C H I P C A R D T E S T
R E A D / W R I T E A T
N O C A R D I N S E R T E D
C O N T I N U E P R E S S E N T E R
C H I P C A R D T E S T
3 2 k B y t e c a p a c i t y
R E A D / W R I T E A T
A D D R E S S : 2 1 3 4 6
T E S T I N P R O G R E S S
C H I P C A R D T E S T
3 2 k B y t e c a p a c i t y
R E A D / W R I T E A T
A D D R E S S : c a r d O . K .
T E S T I N P R O G R E S S
43
