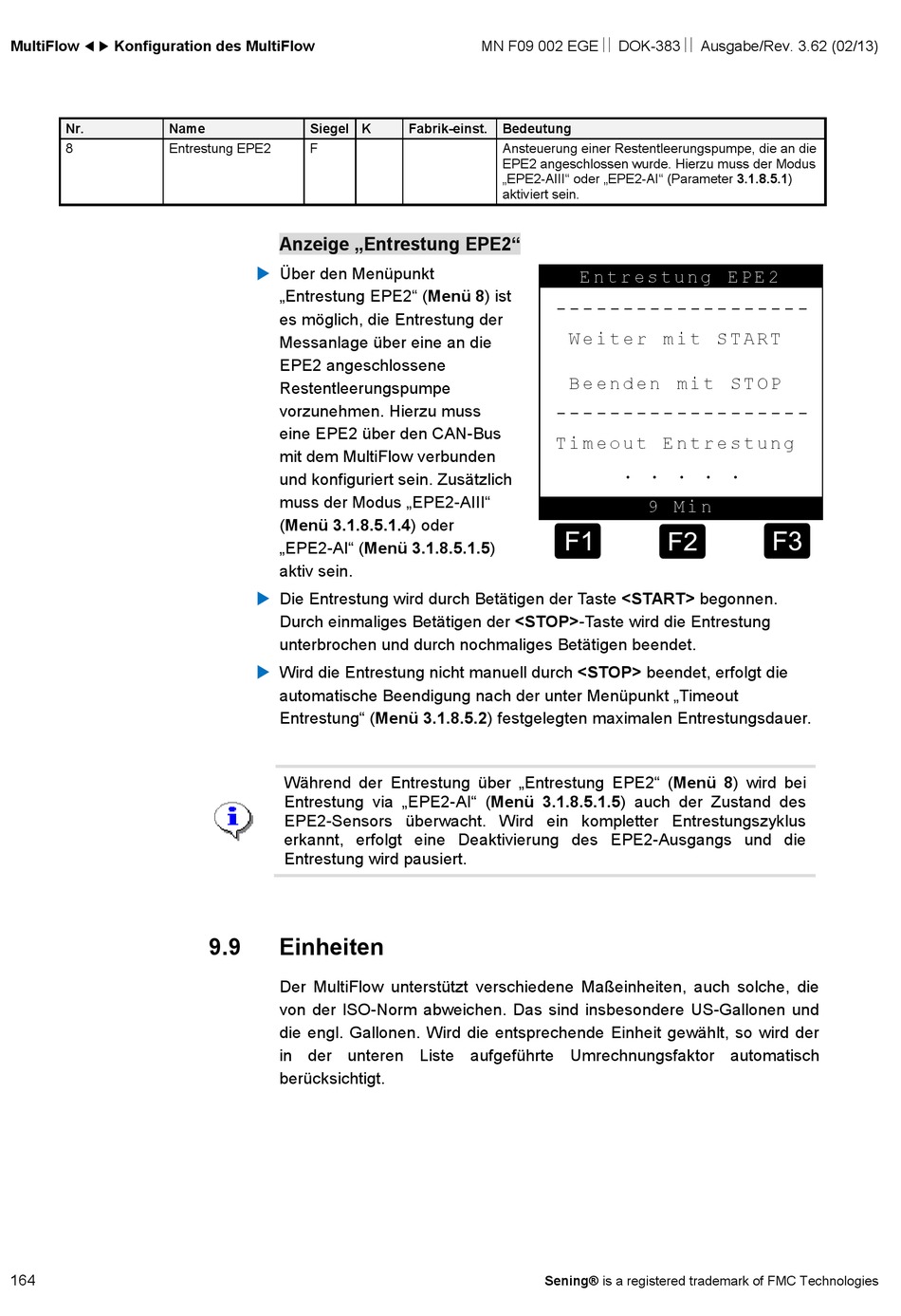

Einheiten - FMC Technologies MultiFlow Betriebsanleitung

MultiFlow  Konfiguration des MultiFlow
Nr. Name
8 Entrestung EPE2
164
Siegel K
F
Anzeige „Entrestung EPE2"
Über den Menüpunkt

„Entrestung EPE2" (Menü 8) ist
es möglich, die Entrestung der
Messanlage über eine an die
EPE2 angeschlossene
Restentleerungspumpe
vorzunehmen. Hierzu muss
eine EPE2 über den CAN-Bus
mit dem MultiFlow verbunden
und konfiguriert sein. Zusätzlich
muss der Modus „EPE2-AIII"
(Menü 3.1.8.5.1.4) oder
„EPE2-AI" (Menü 3.1.8.5.1.5)
aktiv sein.
Die Entrestung wird durch Betätigen der Taste <START> begonnen.

Durch einmaliges Betätigen der <STOP>-Taste wird die Entrestung
unterbrochen und durch nochmaliges Betätigen beendet.
Wird die Entrestung nicht manuell durch <STOP> beendet, erfolgt die

automatische Beendigung nach der unter Menüpunkt „Timeout
Entrestung" (Menü 3.1.8.5.2) festgelegten maximalen Entrestungsdauer.
Während der Entrestung über „Entrestung EPE2" (Menü 8) wird bei
Entrestung via „EPE2-AI" (Menü 3.1.8.5.1.5) auch der Zustand des
EPE2-Sensors überwacht. Wird ein kompletter Entrestungszyklus
erkannt, erfolgt eine Deaktivierung des EPE2-Ausgangs und die
Entrestung wird pausiert.
9.9

Einheiten

Der MultiFlow unterstützt verschiedene Maßeinheiten, auch solche, die
von der ISO-Norm abweichen. Das sind insbesondere US-Gallonen und
die engl. Gallonen. Wird die entsprechende Einheit gewählt, so wird der
in der unteren Liste aufgeführte Umrechnungsfaktor automatisch
berücksichtigt.
MN F09 002 EGE  DOK-383  Ausgabe/Rev. 3.62 (02/13)
Fabrik-einst. Bedeutung
Ansteuerung einer Restentleerungspumpe, die an die
EPE2 angeschlossen wurde. Hierzu muss der Modus
„EPE2-AIII" oder „EPE2-AI" (Parameter 3.1.8.5.1)
aktiviert sein.
- - - - - - - - - - - - - - - - - - -
W e i t e r m i t S T A R T
B e e n d e n m i t S T O P
- - - - - - - - - - - - - - - - - - -
T i m e o u t E n t r e s t u n g
Sening® is a registered trademark of FMC Technologies
E n t r e s t u n g E P E 2
. . . . .
9 M i n
