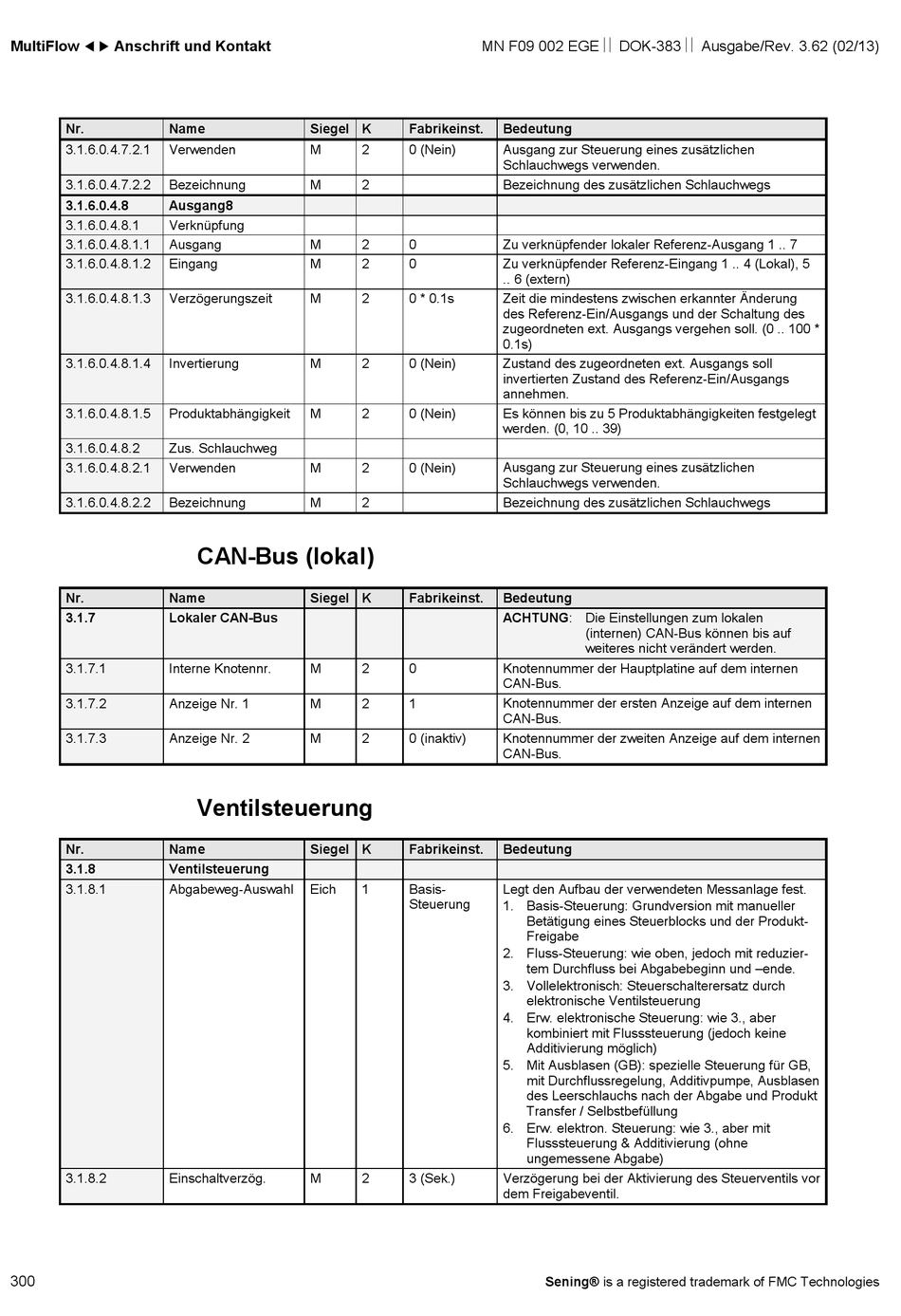

Can-Bus (Lokal); Ventilsteuerung - FMC Technologies MultiFlow Betriebsanleitung

MultiFlow  Anschrift und Kontakt
Nr. Name
3.1.6.0.4.7.2.1 Verwenden
3.1.6.0.4.7.2.2 Bezeichnung
3.1.6.0.4.8 Ausgang8
3.1.6.0.4.8.1 Verknüpfung
3.1.6.0.4.8.1.1 Ausgang
3.1.6.0.4.8.1.2 Eingang
3.1.6.0.4.8.1.3 Verzögerungszeit
3.1.6.0.4.8.1.4 Invertierung
3.1.6.0.4.8.1.5 Produktabhängigkeit
3.1.6.0.4.8.2 Zus. Schlauchweg
3.1.6.0.4.8.2.1 Verwenden
3.1.6.0.4.8.2.2 Bezeichnung
Nr. Name
3.1.7 Lokaler CAN-Bus
3.1.7.1 Interne Knotennr.
3.1.7.2 Anzeige Nr. 1
3.1.7.3 Anzeige Nr. 2
Nr. Name
3.1.8

Ventilsteuerung

3.1.8.1 Abgabeweg-Auswahl
3.1.8.2 Einschaltverzög.
300
Siegel K
M 2
M 2
M 2
M 2
M 2
M 2
M 2
M 2
M 2

CAN-Bus (lokal)

Siegel K
M 2
M 2
M 2
Ventilsteuerung
Siegel K
Eich 1
M 2
MN F09 002 EGE  DOK-383  Ausgabe/Rev. 3.62 (02/13)
Fabrikeinst. Bedeutung
0 (Nein) Ausgang zur Steuerung eines zusätzlichen
Schlauchwegs verwenden.
Bezeichnung des zusätzlichen Schlauchwegs
0 Zu verknüpfender lokaler Referenz-Ausgang 1 .. 7
0 Zu verknüpfender Referenz-Eingang 1 .. 4 (Lokal), 5
.. 6 (extern)
0 * 0.1s Zeit die mindestens zwischen erkannter Änderung
des Referenz-Ein/Ausgangs und der Schaltung des
zugeordneten ext. Ausgangs vergehen soll. (0 .. 100 *
0.1s)
Zustand des zugeordneten ext. Ausgangs soll
0 (Nein)
invertierten Zustand des Referenz-Ein/Ausgangs
annehmen.
0 (Nein) Es können bis zu 5 Produktabhängigkeiten festgelegt
werden. (0, 10 .. 39)
0 (Nein) Ausgang zur Steuerung eines zusätzlichen
Schlauchwegs verwenden.
Bezeichnung des zusätzlichen Schlauchwegs
Fabrikeinst. Bedeutung
ACHTUNG: Die Einstellungen zum lokalen
0 Knotennummer der Hauptplatine auf dem internen
CAN-Bus.
1 Knotennummer der ersten Anzeige auf dem internen
CAN-Bus.
0 (inaktiv) Knotennummer der zweiten Anzeige auf dem internen
CAN-Bus.
Fabrikeinst. Bedeutung
Basis- Legt den Aufbau der verwendeten Messanlage fest.
Steuerung
1. Basis-Steuerung: Grundversion mit manueller
Betätigung eines Steuerblocks und der Produkt-
Freigabe
2. Fluss-Steuerung: wie oben, jedoch mit reduzier-
tem Durchfluss bei Abgabebeginn und –ende.
3. Vollelektronisch: Steuerschalterersatz durch
elektronische Ventilsteuerung
4. Erw. elektronische Steuerung: wie 3., aber
kombiniert mit Flusssteuerung (jedoch keine
Additivierung möglich)
5. Mit Ausblasen (GB): spezielle Steuerung für GB,
mit Durchflussregelung, Additivpumpe, Ausblasen
des Leerschlauchs nach der Abgabe und Produkt
Transfer / Selbstbefüllung
6. Erw. elektron. Steuerung: wie 3., aber mit
Flusssteuerung & Additivierung (ohne
ungemessene Abgabe)
Verzögerung bei der Aktivierung des Steuerventils vor
3 (Sek.)
dem Freigabeventil.
Sening® is a registered trademark of FMC Technologies
(internen) CAN-Bus können bis auf
weiteres nicht verändert werden.
