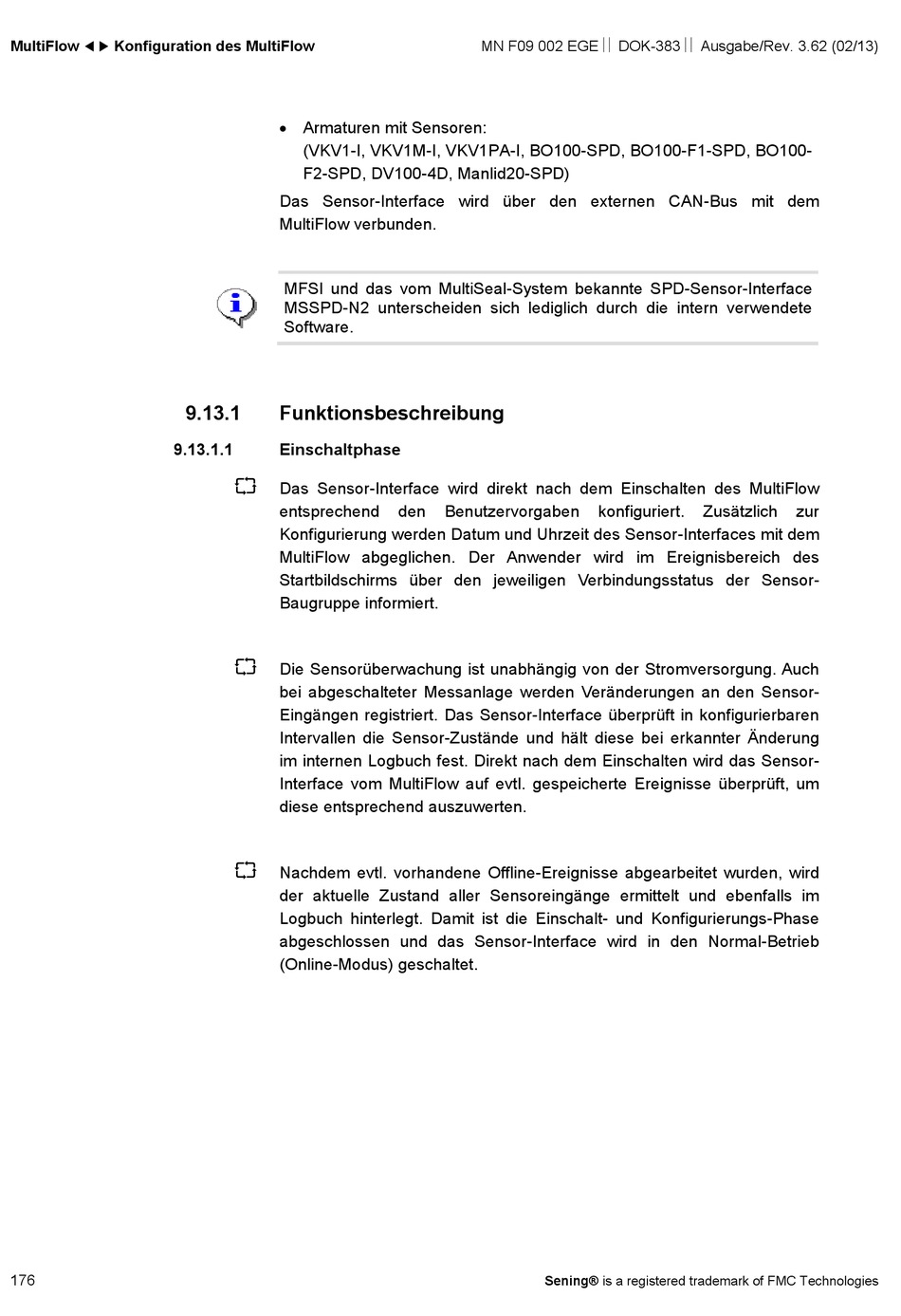

MultiFlow  Konfiguration des MultiFlow
9.13.1.1
176
• Armaturen mit Sensoren:
(VKV1-I, VKV1M-I, VKV1PA-I, BO100-SPD, BO100-F1-SPD, BO100-
F2-SPD, DV100-4D, Manlid20-SPD)
Das Sensor-Interface wird über den externen CAN-Bus mit dem
MultiFlow verbunden.
MFSI und das vom MultiSeal-System bekannte SPD-Sensor-Interface
MSSPD-N2 unterscheiden sich lediglich durch die intern verwendete
Software.
9.13.1

Funktionsbeschreibung

Einschaltphase


Das Sensor-Interface wird direkt nach dem Einschalten des MultiFlow
entsprechend
Konfigurierung werden Datum und Uhrzeit des Sensor-Interfaces mit dem
MultiFlow abgeglichen. Der Anwender wird im Ereignisbereich des
Startbildschirms über den jeweiligen Verbindungsstatus der Sensor-
Baugruppe informiert.

Die Sensorüberwachung ist unabhängig von der Stromversorgung. Auch
bei abgeschalteter Messanlage werden Veränderungen an den Sensor-
Eingängen registriert. Das Sensor-Interface überprüft in konfigurierbaren
Intervallen die Sensor-Zustände und hält diese bei erkannter Änderung
im internen Logbuch fest. Direkt nach dem Einschalten wird das Sensor-
Interface vom MultiFlow auf evtl. gespeicherte Ereignisse überprüft, um
diese entsprechend auszuwerten.

Nachdem evtl. vorhandene Offline-Ereignisse abgearbeitet wurden, wird
der aktuelle Zustand aller Sensoreingänge ermittelt und ebenfalls im
Logbuch hinterlegt. Damit ist die Einschalt- und Konfigurierungs-Phase
abgeschlossen und das Sensor-Interface wird in den Normal-Betrieb
(Online-Modus) geschaltet.
MN F09 002 EGE  DOK-383  Ausgabe/Rev. 3.62 (02/13)
den Benutzervorgaben
Sening® is a registered trademark of FMC Technologies
konfiguriert. Zusätzlich zur
