MultiFlow  Allgemeine Installationshinweise

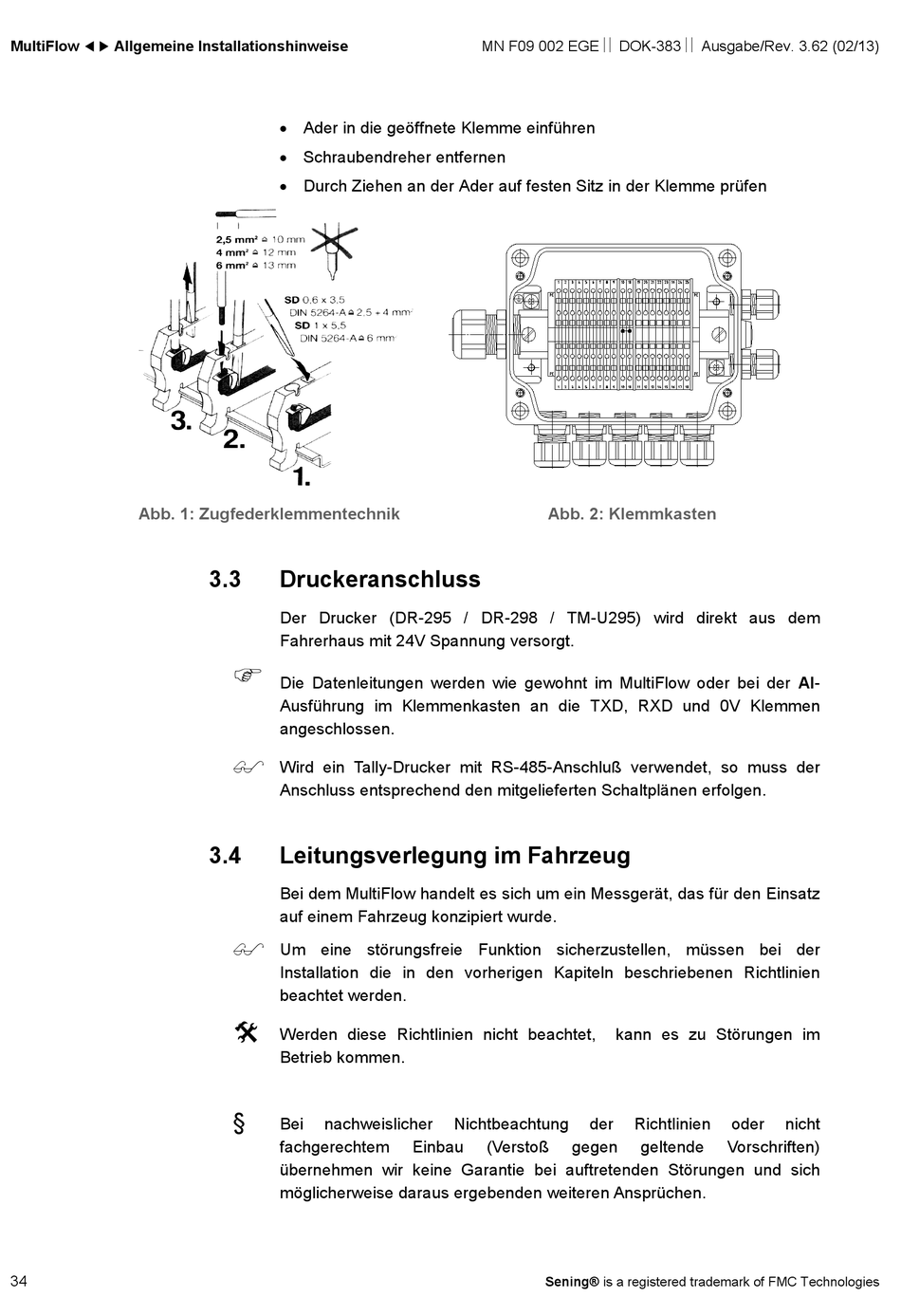

Abb. 1: Zugfederklemmentechnik
34
• Ader in die geöffnete Klemme einführen
• Schraubendreher entfernen
• Durch Ziehen an der Ader auf festen Sitz in der Klemme prüfen
3.3

Druckeranschluss

Der Drucker (DR-295 / DR-298 / TM-U295) wird direkt aus dem
Fahrerhaus mit 24V Spannung versorgt.

Die Datenleitungen werden wie gewohnt im MultiFlow oder bei der AI-
Ausführung im Klemmenkasten an die TXD, RXD und 0V Klemmen
angeschlossen.

Wird ein Tally-Drucker mit RS-485-Anschluß verwendet, so muss der
Anschluss entsprechend den mitgelieferten Schaltplänen erfolgen.
3.4

Leitungsverlegung im Fahrzeug

Bei dem MultiFlow handelt es sich um ein Messgerät, das für den Einsatz
auf einem Fahrzeug konzipiert wurde.

Um eine störungsfreie Funktion sicherzustellen, müssen bei der
Installation die in den vorherigen Kapiteln beschriebenen Richtlinien
beachtet werden.

Werden diese Richtlinien nicht beachtet,
Betrieb kommen.
§
Bei nachweislicher
fachgerechtem
übernehmen wir keine Garantie bei auftretenden Störungen und sich
möglicherweise daraus ergebenden weiteren Ansprüchen.
MN F09 002 EGE  DOK-383  Ausgabe/Rev. 3.62 (02/13)
Abb. 2: Klemmkasten
Nichtbeachtung
Einbau (Verstoß gegen
Sening® is a registered trademark of FMC Technologies
kann es zu Störungen im
der Richtlinien oder
geltende Vorschriften)
