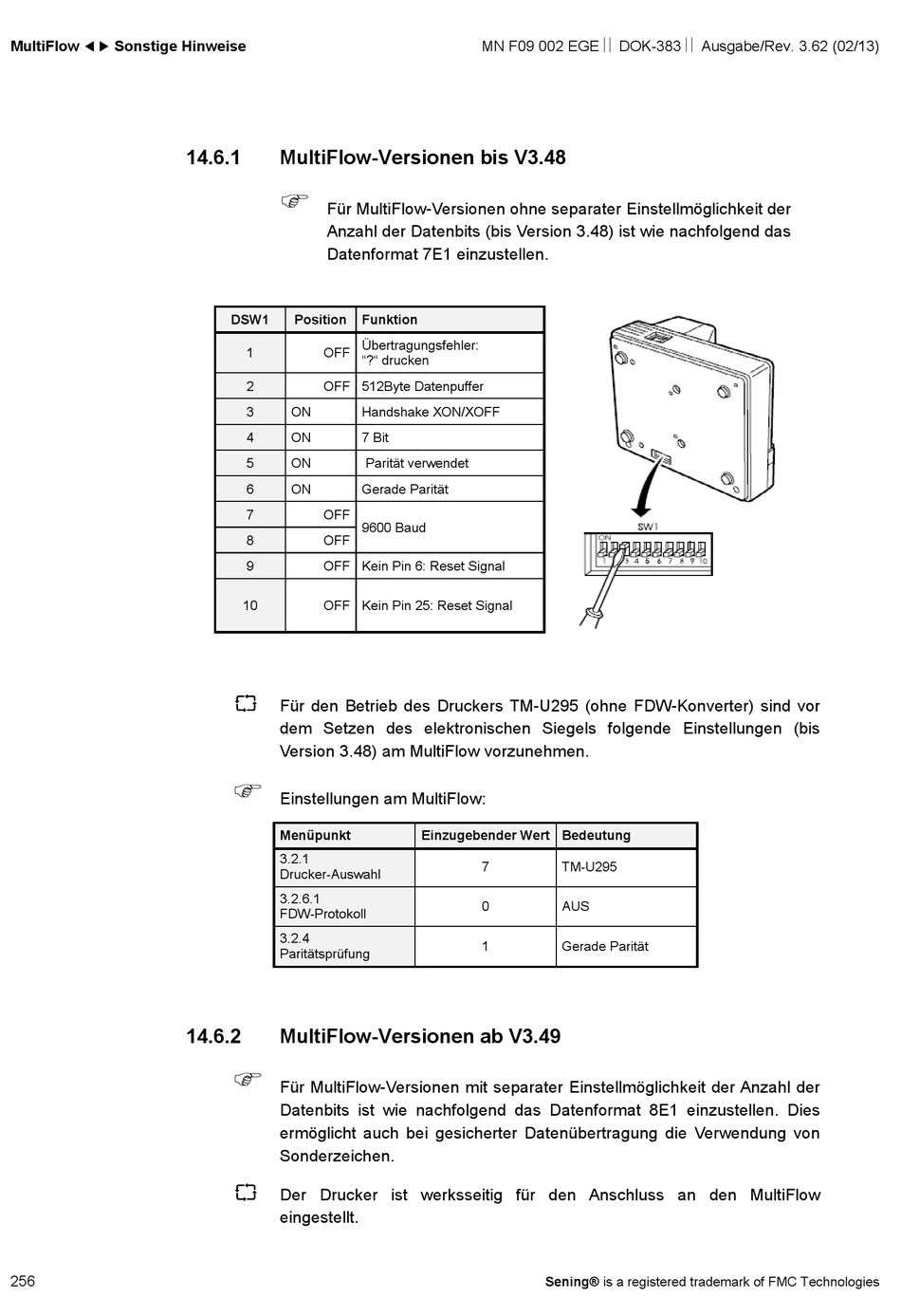

MultiFlow  Sonstige Hinweise
256
14.6.1

MultiFlow-Versionen bis V3.48


Für MultiFlow-Versionen ohne separater Einstellmöglichkeit der
Anzahl der Datenbits (bis Version 3.48) ist wie nachfolgend das
Datenformat 7E1 einzustellen.
DSW1 Position
1 OFF
2 OFF 512Byte Datenpuffer
3 ON
4 ON
5 ON
6 ON
7 OFF
8 OFF
9 OFF Kein Pin 6: Reset Signal
10 OFF Kein Pin 25: Reset Signal

Für den Betrieb des Druckers TM-U295 (ohne FDW-Konverter) sind vor
dem Setzen des elektronischen Siegels folgende Einstellungen (bis
Version 3.48) am MultiFlow vorzunehmen.

Einstellungen am MultiFlow:
Menüpunkt
3.2.1
Drucker-Auswahl
3.2.6.1
FDW-Protokoll
3.2.4
Paritätsprüfung
14.6.2

MultiFlow-Versionen ab V3.49


Für MultiFlow-Versionen mit separater Einstellmöglichkeit der Anzahl der
Datenbits ist wie nachfolgend das Datenformat 8E1 einzustellen. Dies
ermöglicht auch bei gesicherter Datenübertragung die Verwendung von
Sonderzeichen.

Der Drucker ist werksseitig für den Anschluss an den MultiFlow
eingestellt.
MN F09 002 EGE  DOK-383  Ausgabe/Rev. 3.62 (02/13)
Funktion
Übertragungsfehler:
"?" drucken
Handshake XON/XOFF
7 Bit
Parität verwendet
Gerade Parität
9600 Baud
Einzugebender Wert Bedeutung
7
0
1
TM-U295
AUS
Gerade Parität
