MN F09 002 EGE  DOK-383  Ausgabe/Rev. 3.62 (02/13)
Teile Nr.: MFSI
Zeichnung: 61.352182 / S. 346
Anschlußplan: 51.352198 / S. 347
®
Sening is a registered trademark of FMC Technologies

Wenn alle Parameter erfolgreich abgeglichen wurden, erscheint der
Hinweis:
„Datenübertragung erfolgreich!"

Bestätigen Sie diese Meldung mit <F1> („OK").

Der Vorgang ist nun abgeschlossen.
Ab Programmversion 3.30[3.30] werden 1 x 16K-Karte oder 2 x 8K-
Karten verwendet.
9.13

Namursensor-Interface - MFSI


Das Sensor-Interface (SI) bietet die Möglichkeit, bis zu 20 Sensoren
anzuschließen. Wie beim MultiSeal-System können diesen Sensoren
vom Anwender unterschiedliche Sensor-Positionen zugewiesen werden.

Durch die Anbindung des Sensor-Interfaces an das MultiFlow wird dieses
um die Funktion einer einfachen Sensorüberwachung erweitert. Das
Sensor-Interface überwacht die angeschlossenen Sensoren unabhängig
von der angeschlossenen Betriebsspannung.
Sensoren und Armaturen mit Sensoren:
• Sensoren:
(RFID, MSDDST, MSDSO)
MultiFlow  Konfiguration des MultiFlow

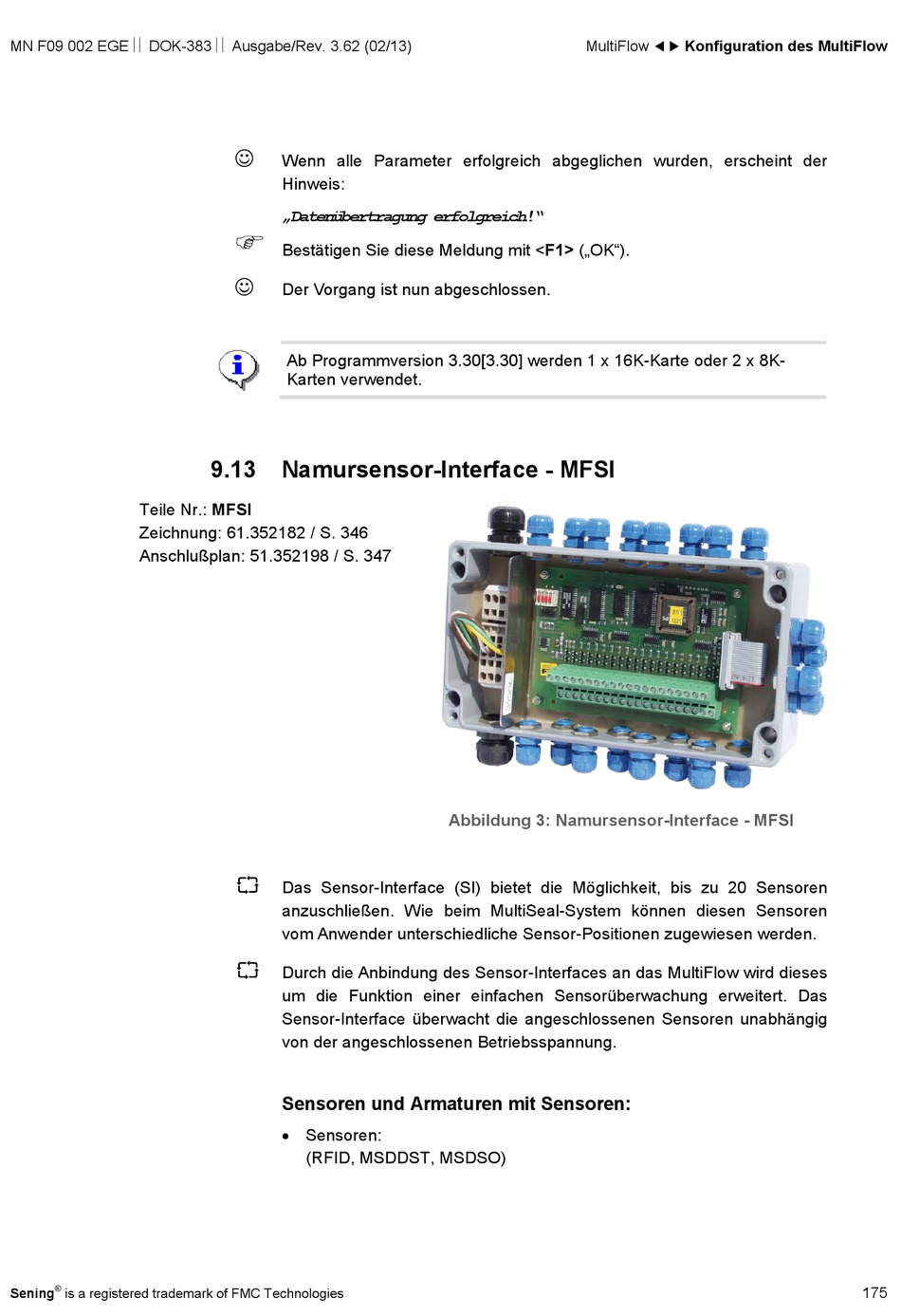

Abbildung 3: Namursensor-Interface - MFSI
175
