MN F09 002 EGE  DOK-383  Ausgabe/Rev. 3.62 (02/13)
5.7.2.1
®
Sening is a registered trademark of FMC Technologies
5.7.2

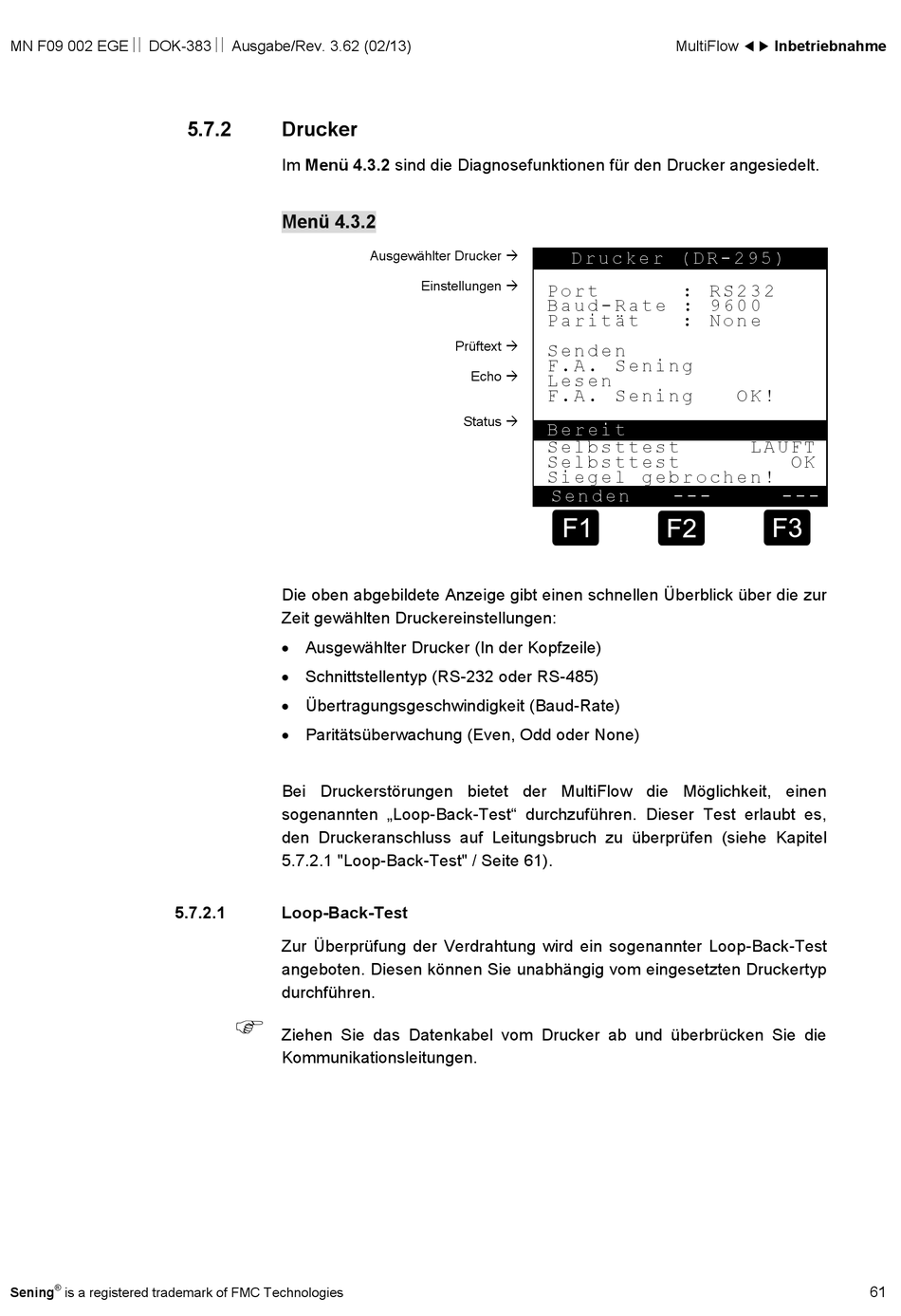

Drucker

Im Menü 4.3.2 sind die Diagnosefunktionen für den Drucker angesiedelt.
Menü 4.3.2
Die oben abgebildete Anzeige gibt einen schnellen Überblick über die zur
Zeit gewählten Druckereinstellungen:
• Ausgewählter Drucker (In der Kopfzeile)
• Schnittstellentyp (RS-232 oder RS-485)
• Übertragungsgeschwindigkeit (Baud-Rate)
• Paritätsüberwachung (Even, Odd oder None)
Bei Druckerstörungen bietet der MultiFlow die Möglichkeit, einen
sogenannten „Loop-Back-Test" durchzuführen. Dieser Test erlaubt es,
den Druckeranschluss auf Leitungsbruch zu überprüfen (siehe Kapitel
5.7.2.1 "Loop-Back-Test" / Seite 61).

Loop-Back-Test

Zur Überprüfung der Verdrahtung wird ein sogenannter Loop-Back-Test
angeboten. Diesen können Sie unabhängig vom eingesetzten Druckertyp
durchführen.

Ziehen Sie das Datenkabel vom Drucker ab und überbrücken Sie die
Kommunikationsleitungen.
Ausgewählter Drucker 
Einstellungen 
Prüftext 
Echo 
Status 
MultiFlow  Inbetriebnahme
D r u c k e r ( D R - 2 9 5 )
P o r t : R S 2 3 2
B a u d - R a t e : 9 6 0 0
P a r i t ä t : N o n e
S e n d e n
F . A . S e n i n g
L e s e n
F . A . S e n i n g
B e r e i t
S e l b s t t e s t
S e l b s t t e s t
S i e g e l g e b r o c h e n !
S e n d e n - - -
O K !
L Ä U F T
O K
- - -
