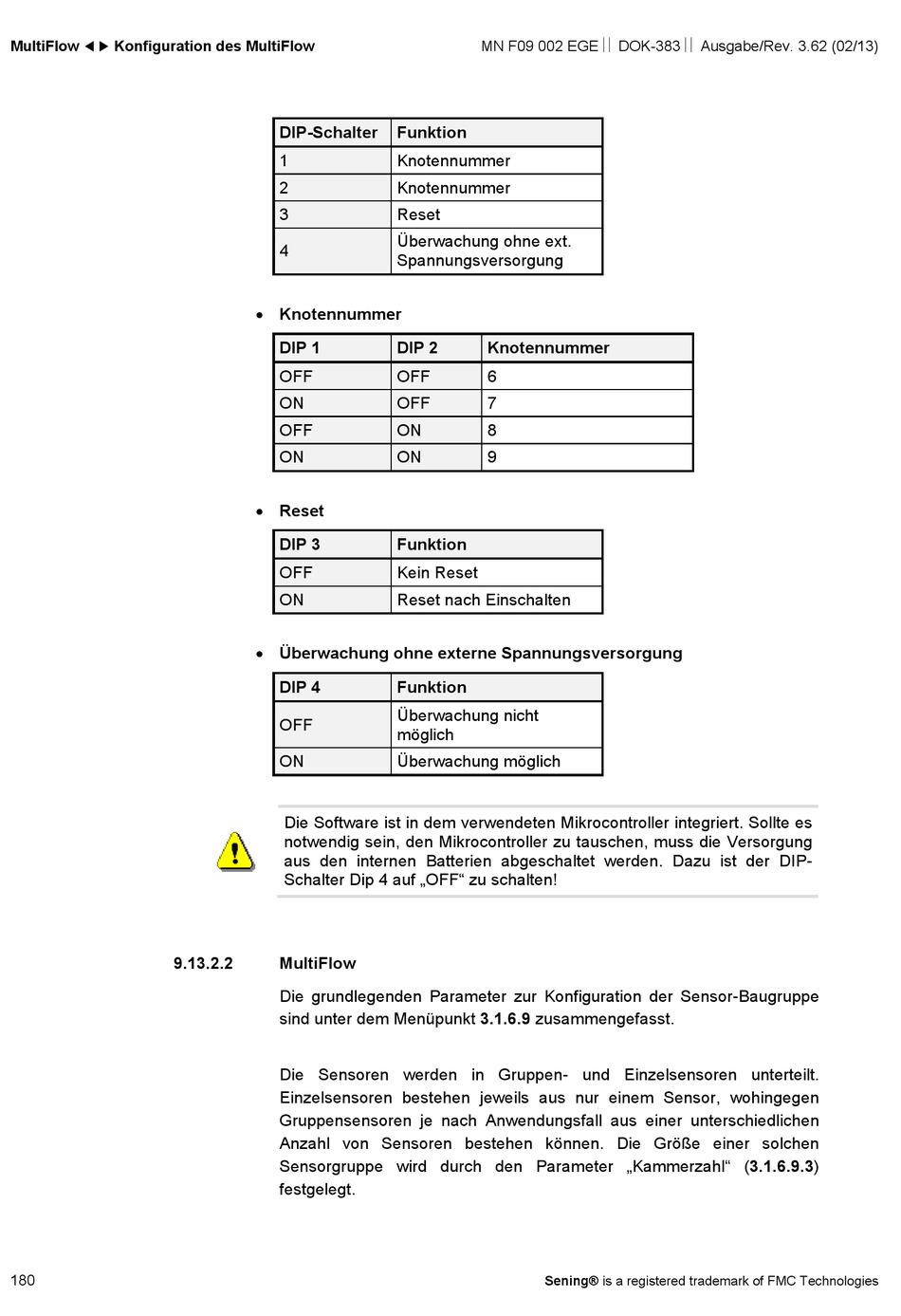

MultiFlow  Konfiguration des MultiFlow
9.13.2.2
180
DIP-Schalter Funktion
1 Knotennummer
2 Knotennummer
3 Reset
Überwachung ohne ext.
4
Spannungsversorgung
• Knotennummer
DIP 1 DIP 2
OFF OFF
ON OFF
OFF ON
ON ON
• Reset
DIP 3 Funktion
OFF Kein Reset
ON Reset nach Einschalten
• Überwachung ohne externe Spannungsversorgung
DIP 4 Funktion
Überwachung nicht
OFF
möglich
ON Überwachung möglich
Die Software ist in dem verwendeten Mikrocontroller integriert. Sollte es
notwendig sein, den Mikrocontroller zu tauschen, muss die Versorgung
aus den internen Batterien abgeschaltet werden. Dazu ist der DIP-
Schalter Dip 4 auf „OFF" zu schalten!

MultiFlow

Die grundlegenden Parameter zur Konfiguration der Sensor-Baugruppe
sind unter dem Menüpunkt 3.1.6.9 zusammengefasst.
Die Sensoren werden in Gruppen- und Einzelsensoren unterteilt.
Einzelsensoren bestehen jeweils aus nur einem Sensor, wohingegen
Gruppensensoren je nach Anwendungsfall aus einer unterschiedlichen
Anzahl von Sensoren bestehen können. Die Größe einer solchen
Sensorgruppe wird durch den Parameter „Kammerzahl" (3.1.6.9.3)
festgelegt.
MN F09 002 EGE  DOK-383  Ausgabe/Rev. 3.62 (02/13)
Knotennummer
6
7
8
9
