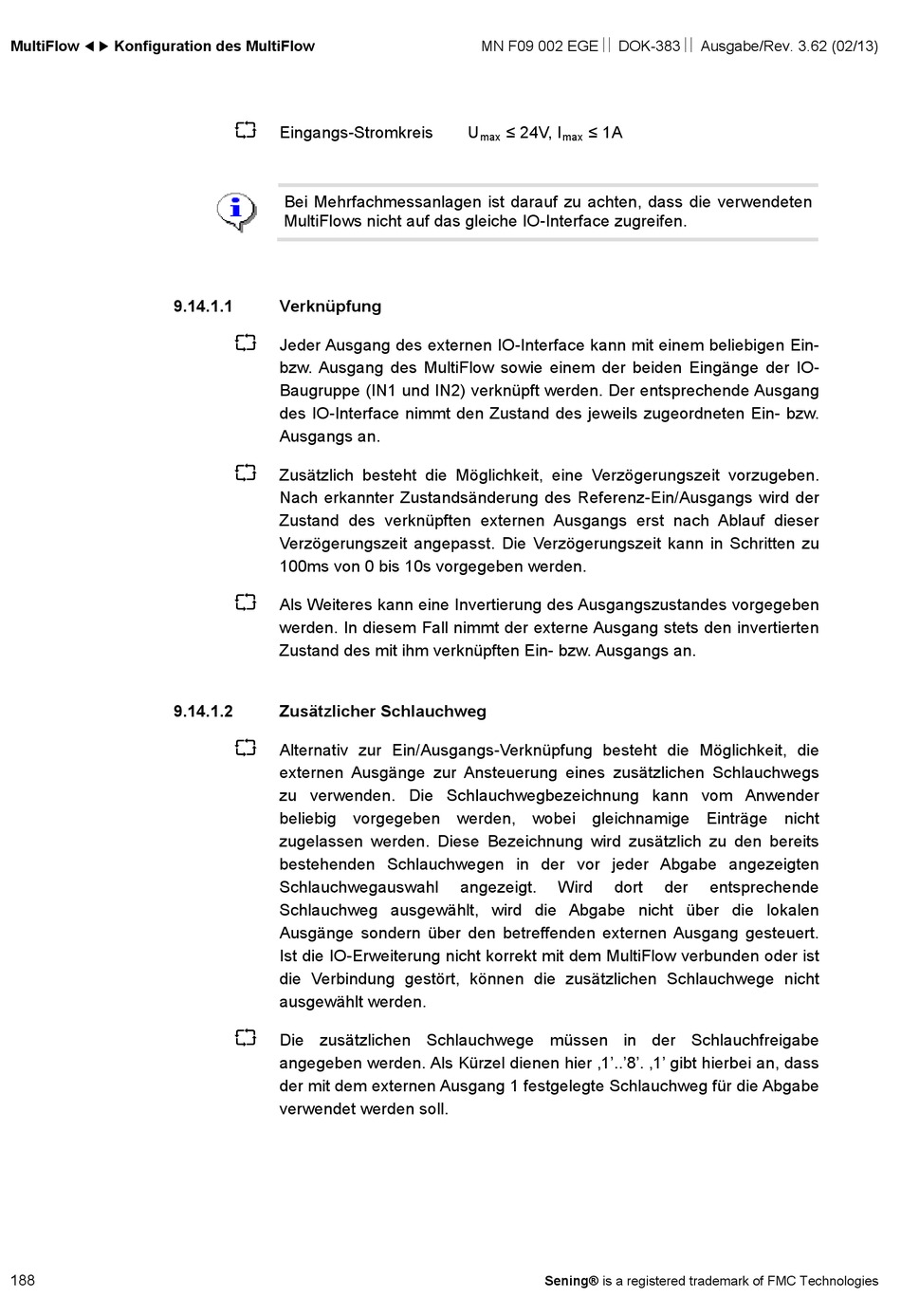

MultiFlow  Konfiguration des MultiFlow
9.14.1.1
9.14.1.2
188

Eingangs-Stromkreis
Bei Mehrfachmessanlagen ist darauf zu achten, dass die verwendeten
MultiFlows nicht auf das gleiche IO-Interface zugreifen.
Verknüpfung

Jeder Ausgang des externen IO-Interface kann mit einem beliebigen Ein-
bzw. Ausgang des MultiFlow sowie einem der beiden Eingänge der IO-
Baugruppe (IN1 und IN2) verknüpft werden. Der entsprechende Ausgang
des IO-Interface nimmt den Zustand des jeweils zugeordneten Ein- bzw.
Ausgangs an.

Zusätzlich besteht die Möglichkeit, eine Verzögerungszeit vorzugeben.
Nach erkannter Zustandsänderung des Referenz-Ein/Ausgangs wird der
Zustand des verknüpften externen Ausgangs erst nach Ablauf dieser
Verzögerungszeit angepasst. Die Verzögerungszeit kann in Schritten zu
100ms von 0 bis 10s vorgegeben werden.

Als Weiteres kann eine Invertierung des Ausgangszustandes vorgegeben
werden. In diesem Fall nimmt der externe Ausgang stets den invertierten
Zustand des mit ihm verknüpften Ein- bzw. Ausgangs an.
Zusätzlicher Schlauchweg

Alternativ zur Ein/Ausgangs-Verknüpfung besteht die Möglichkeit, die
externen Ausgänge zur Ansteuerung eines zusätzlichen Schlauchwegs
zu verwenden. Die Schlauchwegbezeichnung kann vom Anwender
beliebig vorgegeben werden, wobei gleichnamige Einträge nicht
zugelassen werden. Diese Bezeichnung wird zusätzlich zu den bereits
bestehenden Schlauchwegen in der vor jeder Abgabe angezeigten
Schlauchwegauswahl
Schlauchweg ausgewählt, wird die Abgabe nicht über die lokalen
Ausgänge sondern über den betreffenden externen Ausgang gesteuert.
Ist die IO-Erweiterung nicht korrekt mit dem MultiFlow verbunden oder ist
die Verbindung gestört, können die zusätzlichen Schlauchwege nicht
ausgewählt werden.

Die zusätzlichen Schlauchwege müssen in der Schlauchfreigabe
angegeben werden. Als Kürzel dienen hier ‚1'..'8'. ‚1' gibt hierbei an, dass
der mit dem externen Ausgang 1 festgelegte Schlauchweg für die Abgabe
verwendet werden soll.
MN F09 002 EGE  DOK-383  Ausgabe/Rev. 3.62 (02/13)
U ≤ 24V, I ≤ 1A
max max
angezeigt. Wird dort
Sening® is a registered trademark of FMC Technologies
der entsprechende
