MN F09 002 EGE DOK-383 Ausgabe/Rev. 3.62 (02/13)
®
Sening
is a registered trademark of FMC Technologies
angezeigt. Die Angaben beziehen sich jeweils auf den aktuellen Test.
Wird der Test-Punkt verlassen und erneut aufgerufen, beginnt die
Zählung bei 0.

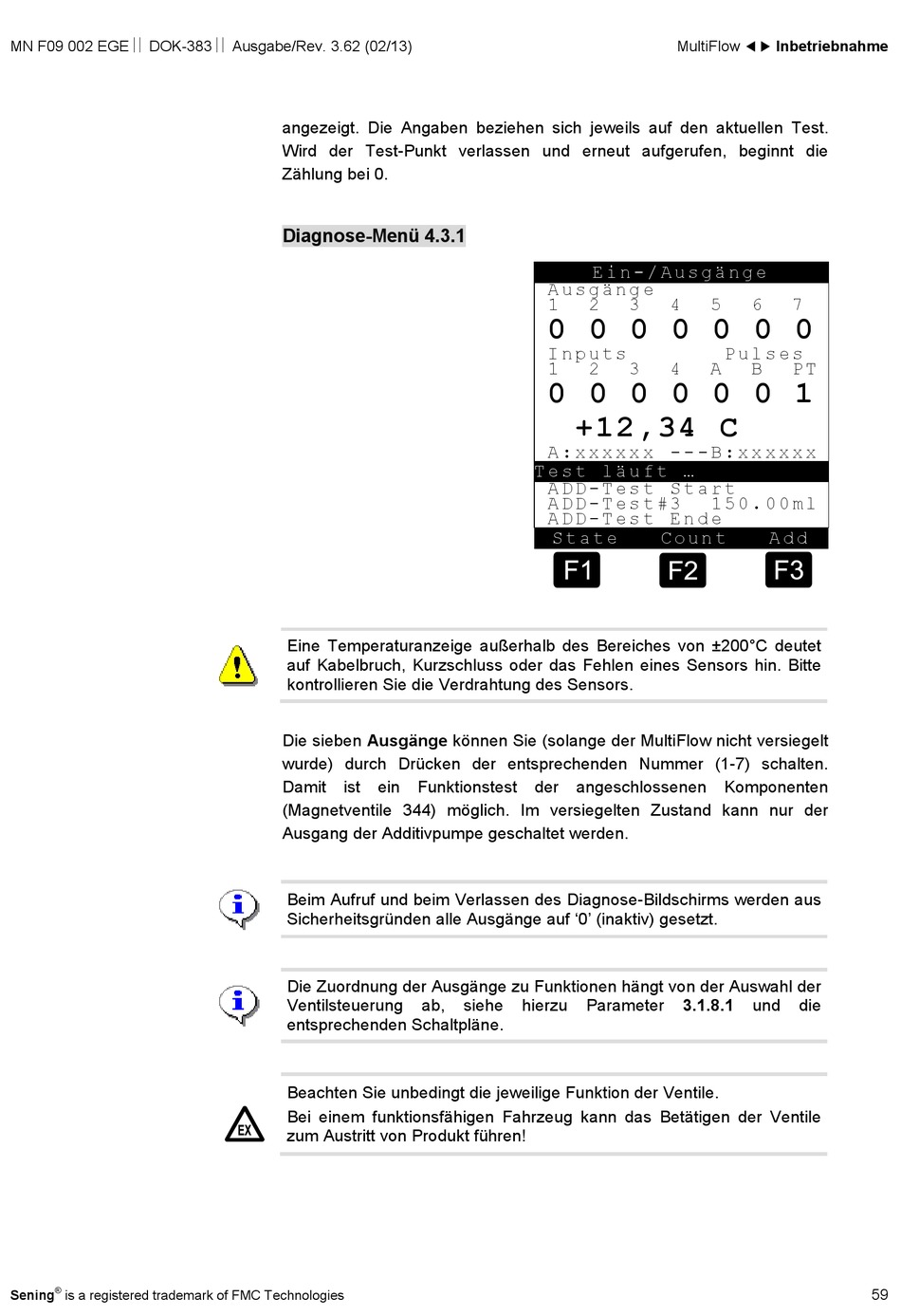

Diagnose-Menü 4.3.1
Eine Temperaturanzeige außerhalb des Bereiches von ±200°C deutet
auf Kabelbruch, Kurzschluss oder das Fehlen eines Sensors hin. Bitte
kontrollieren Sie die Verdrahtung des Sensors.
Die sieben Ausgänge können Sie (solange der MultiFlow nicht versiegelt
wurde) durch Drücken der entsprechenden Nummer (1-7) schalten.
Damit ist ein Funktionstest der
(Magnetventile 344) möglich. Im versiegelten Zustand kann nur der
Ausgang der Additivpumpe geschaltet werden.
Beim Aufruf und beim Verlassen des Diagnose-Bildschirms werden aus
Sicherheitsgründen alle Ausgänge auf '0' (inaktiv) gesetzt.
Die Zuordnung der Ausgänge zu Funktionen hängt von der Auswahl der
Ventilsteuerung
ab,
entsprechenden Schaltpläne.
Beachten Sie unbedingt die jeweilige Funktion der Ventile.
Bei einem funktionsfähigen Fahrzeug kann das Betätigen der Ventile
zum Austritt von Produkt führen!
E i n - / A u s g ä n g e
A u s g ä n g e
1
2
3
0 0 0 0 0 0 0
I n p u t s
1
2
3
0 0 0 0 0 0 1
+12,34 C
A : x x x x x x - - - B : x x x x x x
T e s t l ä u f t ...
A D D - T e s t S t a r t
A D D - T e s t # 3
A D D - T e s t E n d e
S t a t e
angeschlossenen Komponenten
siehe
hierzu
Parameter
MultiFlow Inbetriebnahme
4
5
6
7
P u l s e s
4
A
B
P T
1 5 0 . 0 0 m l
C o u n t
A d d
3.1.8.1
und
die
59
