MultiFlow  Abgaben
90
Der Additivvorrat wird vor jeder Abgabe mit dem Minimalvolumen
verglichen. Wenn der Grenzwert unterschritten wurde, wird eine Warnung
angezeigt:
„WARNUNG Additiv-Vorrat ist fast verbraucht!"
Den Alarm deaktivieren Sie, indem Sie das Minimalvolumen auf Null
setzen.

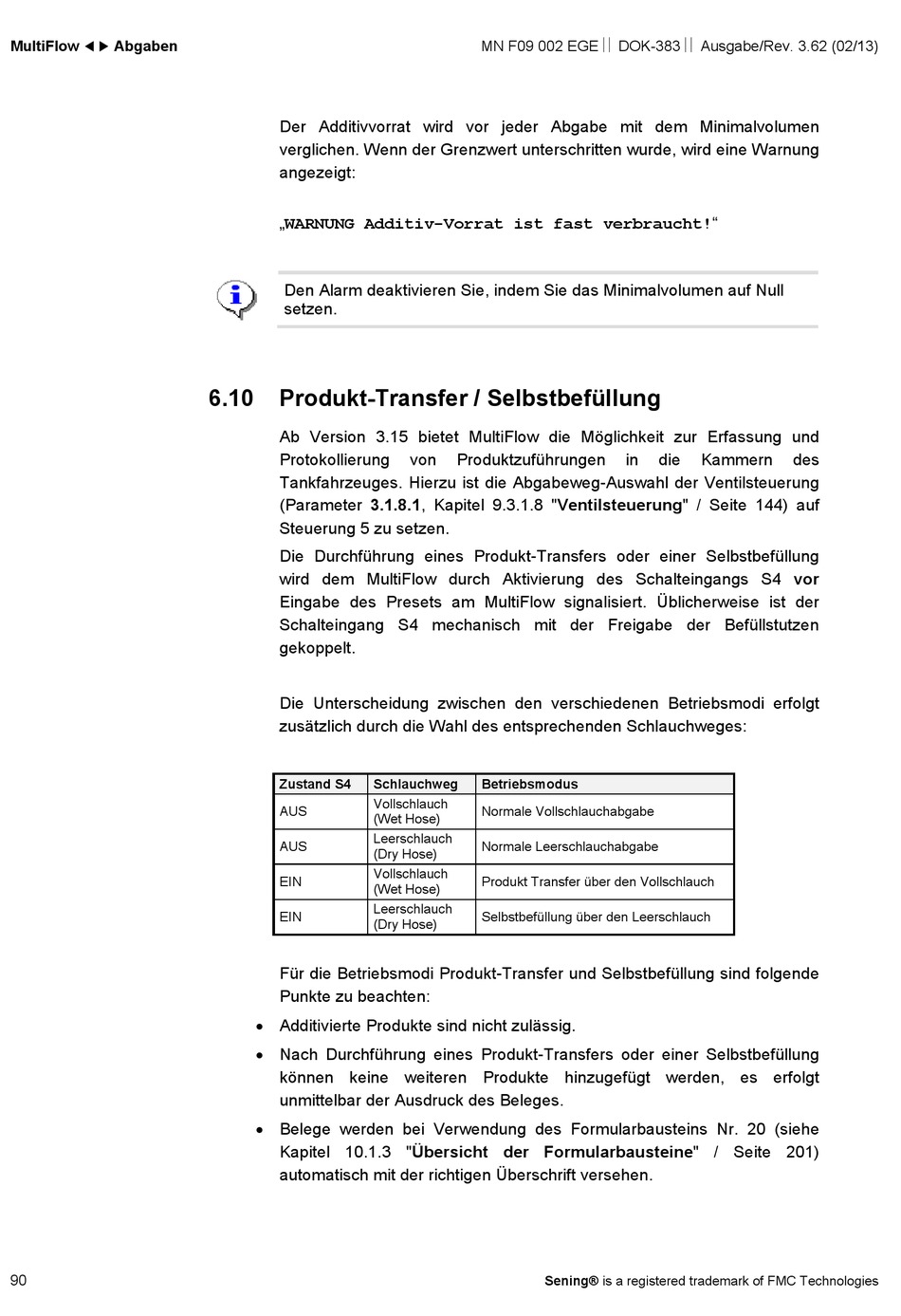

6.10 Produkt-Transfer / Selbstbefüllung
Ab Version 3.15 bietet MultiFlow die Möglichkeit zur Erfassung und
Protokollierung
Tankfahrzeuges. Hierzu ist die Abgabeweg-Auswahl der Ventilsteuerung
(Parameter 3.1.8.1, Kapitel 9.3.1.8 "Ventilsteuerung" / Seite 144) auf
Steuerung 5 zu setzen.
Die Durchführung eines Produkt-Transfers oder einer Selbstbefüllung
wird dem MultiFlow durch Aktivierung des Schalteingangs S4 vor
Eingabe des Presets am MultiFlow signalisiert. Üblicherweise ist der
Schalteingang S4 mechanisch mit der Freigabe der Befüllstutzen
gekoppelt.
Die Unterscheidung zwischen den verschiedenen Betriebsmodi erfolgt
zusätzlich durch die Wahl des entsprechenden Schlauchweges:
Zustand S4 Schlauchweg
Vollschlauch
AUS
(Wet Hose)
Leerschlauch
AUS
(Dry Hose)
Vollschlauch
EIN
(Wet Hose)
Leerschlauch
EIN
(Dry Hose)
Für die Betriebsmodi Produkt-Transfer und Selbstbefüllung sind folgende
Punkte zu beachten:
• Additivierte Produkte sind nicht zulässig.
• Nach Durchführung eines Produkt-Transfers oder einer Selbstbefüllung
können keine weiteren Produkte hinzugefügt werden, es erfolgt
unmittelbar der Ausdruck des Beleges.
• Belege werden bei Verwendung des Formularbausteins Nr. 20 (siehe
Kapitel 10.1.3 "Übersicht der Formularbausteine" / Seite 201)
automatisch mit der richtigen Überschrift versehen.
MN F09 002 EGE  DOK-383  Ausgabe/Rev. 3.62 (02/13)
von Produktzuführungen
Betriebsmodus
Normale Vollschlauchabgabe
Normale Leerschlauchabgabe
Produkt Transfer über den Vollschlauch
Selbstbefüllung über den Leerschlauch
Sening® is a registered trademark of FMC Technologies
in die Kammern des
