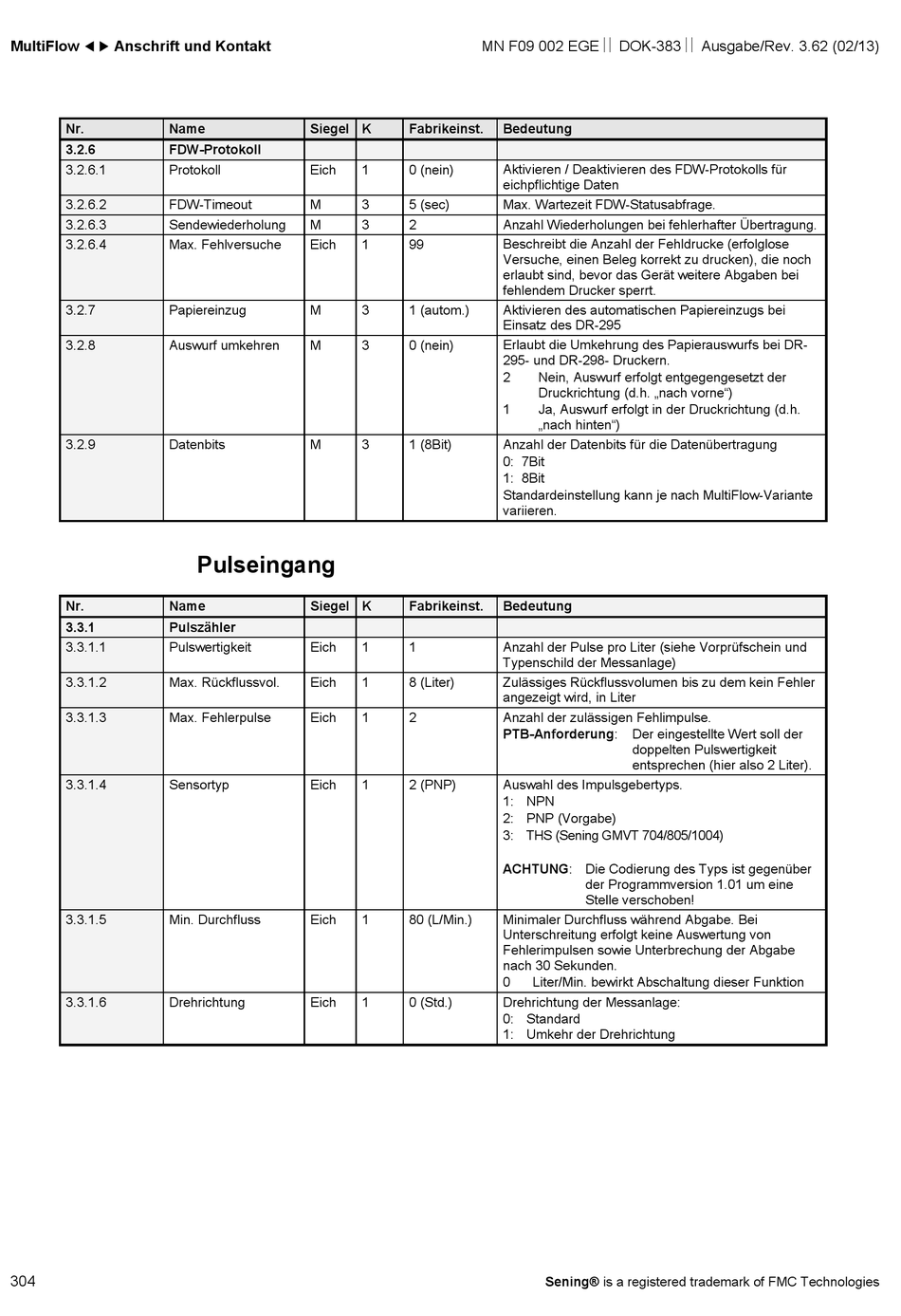

Pulseingang - FMC Technologies MultiFlow Betriebsanleitung

MultiFlow  Anschrift und Kontakt
Nr. Name
3.2.6 FDW-Protokoll
3.2.6.1 Protokoll
3.2.6.2 FDW-Timeout
3.2.6.3 Sendewiederholung
3.2.6.4 Max. Fehlversuche
3.2.7 Papiereinzug
3.2.8 Auswurf umkehren
3.2.9 Datenbits
Nr. Name
3.3.1 Pulszähler
3.3.1.1 Pulswertigkeit
3.3.1.2 Max. Rückflussvol.
3.3.1.3 Max. Fehlerpulse
3.3.1.4 Sensortyp
3.3.1.5 Min. Durchfluss
3.3.1.6 Drehrichtung
304
Siegel K
Eich 1
M 3
M 3
Eich 1
M 3
M 3
M 3

Pulseingang

Siegel K
Eich 1
Eich 1
Eich 1
Eich 1
Eich 1
Eich 1
MN F09 002 EGE  DOK-383  Ausgabe/Rev. 3.62 (02/13)
Fabrikeinst. Bedeutung
0 (nein) Aktivieren / Deaktivieren des FDW-Protokolls für
eichpflichtige Daten
5 (sec) Max. Wartezeit FDW-Statusabfrage.
2 Anzahl Wiederholungen bei fehlerhafter Übertragung.
99 Beschreibt die Anzahl der Fehldrucke (erfolglose
Versuche, einen Beleg korrekt zu drucken), die noch
erlaubt sind, bevor das Gerät weitere Abgaben bei
fehlendem Drucker sperrt.
1 (autom.) Aktivieren des automatischen Papiereinzugs bei
Einsatz des DR-295
0 (nein) Erlaubt die Umkehrung des Papierauswurfs bei DR-
295- und DR-298- Druckern.
2 Nein, Auswurf erfolgt entgegengesetzt der
Druckrichtung (d.h. „nach vorne")
1 Ja, Auswurf erfolgt in der Druckrichtung (d.h.
„nach hinten")
1 (8Bit) Anzahl der Datenbits für die Datenübertragung
0: 7Bit
1: 8Bit
Standardeinstellung kann je nach MultiFlow-Variante
variieren.
Fabrikeinst. Bedeutung
1 Anzahl der Pulse pro Liter (siehe Vorprüfschein und
Typenschild der Messanlage)
8 (Liter) Zulässiges Rückflussvolumen bis zu dem kein Fehler
angezeigt wird, in Liter
2 Anzahl der zulässigen Fehlimpulse.
PTB-Anforderung:
2 (PNP) Auswahl des Impulsgebertyps.
1: NPN
2: PNP (Vorgabe)
3: THS (Sening GMVT 704/805/1004)
ACHTUNG: Die Codierung des Typs ist gegenüber
80 (L/Min.) Minimaler Durchfluss während Abgabe. Bei
Unterschreitung erfolgt keine Auswertung von
Fehlerimpulsen sowie Unterbrechung der Abgabe
nach 30 Sekunden.
0 Liter/Min. bewirkt Abschaltung dieser Funktion
0 (Std.) Drehrichtung der Messanlage:
0: Standard
1: Umkehr der Drehrichtung
Sening® is a registered trademark of FMC Technologies
Der eingestellte Wert soll der
doppelten Pulswertigkeit
entsprechen (hier also 2 Liter).
der Programmversion 1.01 um eine
Stelle verschoben!
