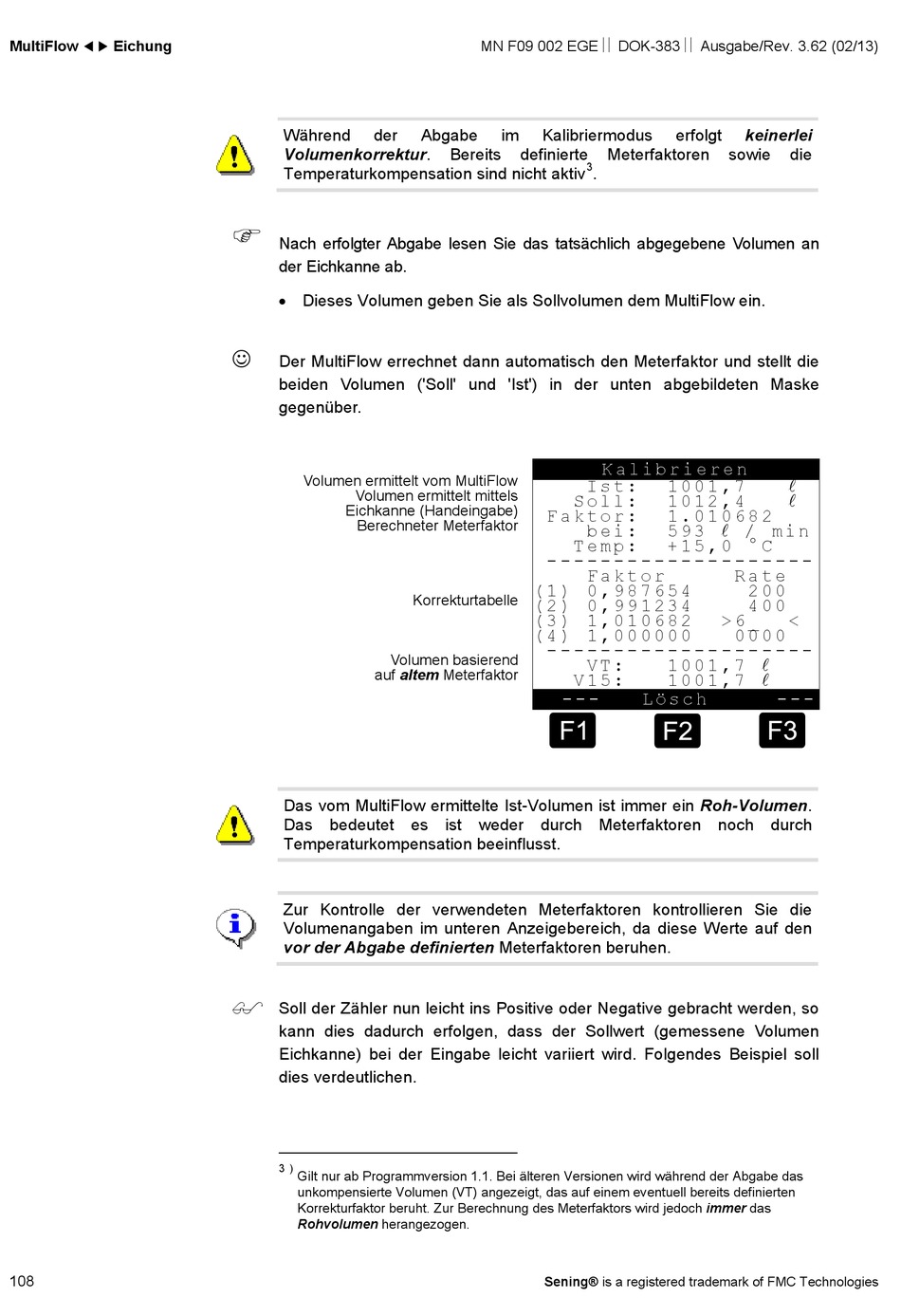

MultiFlow Eichung
108
Während
der
Volumenkorrektur.
Temperaturkompensation sind nicht aktiv
Nach erfolgter Abgabe lesen Sie das tatsächlich abgegebene Volumen an
der Eichkanne ab.
• Dieses Volumen geben Sie als Sollvolumen dem MultiFlow ein.
Der MultiFlow errechnet dann automatisch den Meterfaktor und stellt die
beiden Volumen ('Soll' und 'Ist') in der unten abgebildeten Maske
gegenüber.
Volumen ermittelt vom MultiFlow
Volumen ermittelt mittels
Eichkanne (Handeingabe)
Berechneter Meterfaktor
Volumen basierend
auf altem Meterfaktor
Das vom MultiFlow ermittelte Ist-Volumen ist immer ein Roh-Volumen.
Das bedeutet es ist weder durch Meterfaktoren noch durch
Temperaturkompensation beeinflusst.
Zur Kontrolle der verwendeten Meterfaktoren kontrollieren Sie die
Volumenangaben im unteren Anzeigebereich, da diese Werte auf den
vor der Abgabe definierten Meterfaktoren beruhen.
Soll der Zähler nun leicht ins Positive oder Negative gebracht werden, so
kann dies dadurch erfolgen, dass der Sollwert (gemessene Volumen
Eichkanne) bei der Eingabe leicht variiert wird. Folgendes Beispiel soll
dies verdeutlichen.
3 )
Gilt nur ab Programmversion 1.1. Bei älteren Versionen wird während der Abgabe das
unkompensierte Volumen (VT) angezeigt, das auf einem eventuell bereits definierten
Korrekturfaktor beruht. Zur Berechnung des Meterfaktors wird jedoch immer das
Rohvolumen herangezogen.
MN F09 002 EGE DOK-383 Ausgabe/Rev. 3.62 (02/13)
Abgabe
im
Kalibriermodus
Bereits
definierte
S o l l :
F a k t o r :
T e m p :
- - - - - - - - - - - - - - - - - - - -
( 1 ) 0 , 9 8 7 6 5 4
Korrekturtabelle
( 2 ) 0 , 9 9 1 2 3 4
( 3 ) 1 , 0 1 0 6 8 2
( 4 ) 1 , 0 0 0 0 0 0
- - - - - - - - - - - - - - - - - - - -
V 1 5 :
- - -
Sening® is a registered trademark of FMC Technologies
erfolgt
keinerlei
Meterfaktoren
sowie
3
.
K a l i b r i e r e n
I s t :
1 0 0 1 , 7
1 0 1 2 , 4
1 . 0 1 0 6 8 2
b e i :
5 9 3 / m i n
+ 1 5 , 0 ° C
F a k t o r
R a t e
2 0 0
4 0 0
> 6 _
0 0 0 0
V T :
1 0 0 1 , 7
1 0 0 1 , 7
L ö s c h
die
<
- - -
