HRE
Achtung: Schalten Sie die Stromzufuhr zur HRE-Platine vor der Wartung oder dem Austausch ab. Stellen Sie
vor der Handhabung der HRE-Platine sicher, dass sämtliche elektrostatische Aufladung abgeleitet wurde.

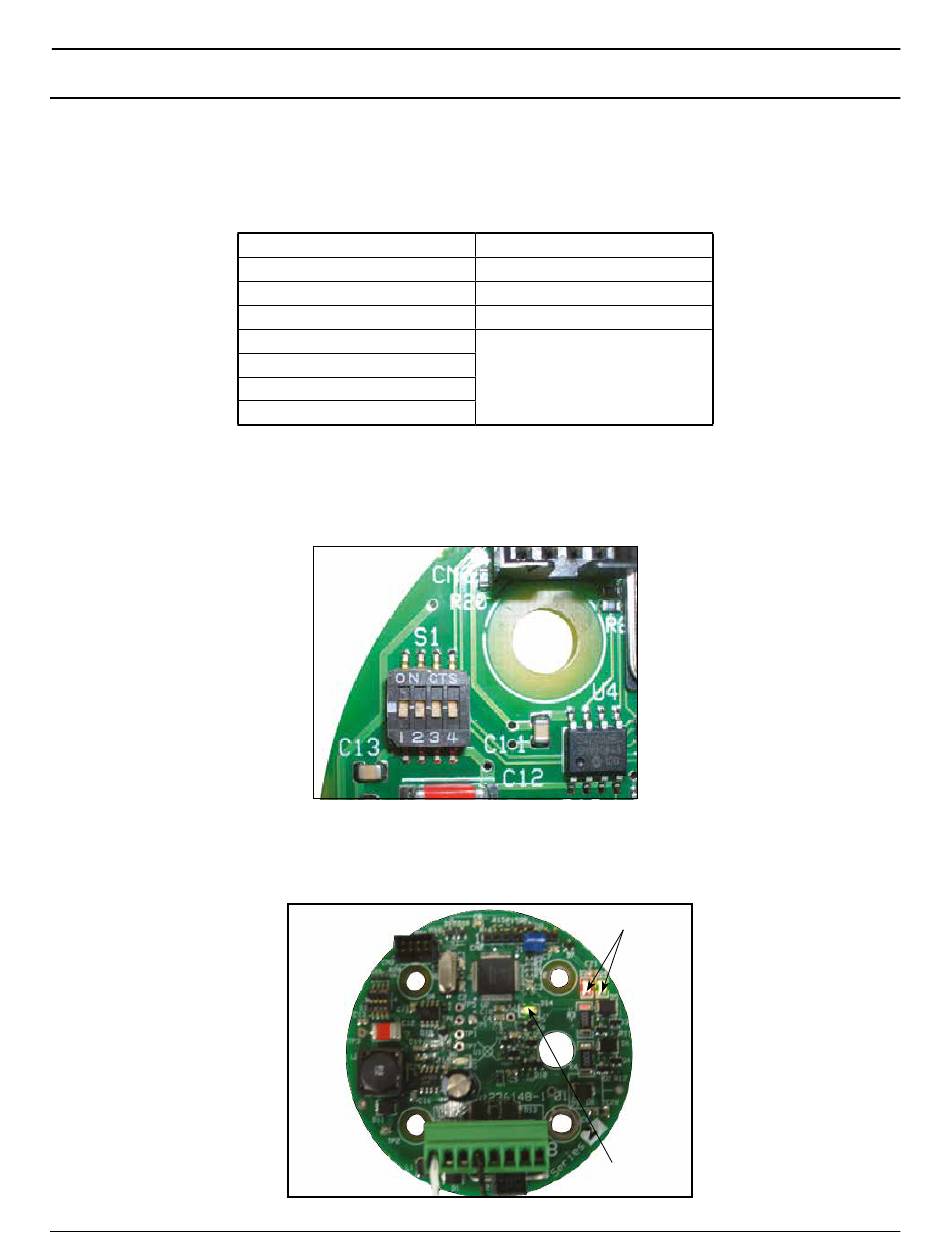

Nehmen Sie die HRE-Abdeckung ab, um die HRE-Platine zu öffnen. Tabelle 1 unten enthält die Anschlussbelegung
des Klemmenblocks CN1:
Um einen reibungslosen Betrieb der HRE zu gewährleisten und Schäden an der Elektronik zu vermeiden, stellen
Sie sicher, dass alle DIP-Schalter von S1 auf „OFF" stehen (gegenüber der Position „ON" und direkt vor den Zahlen
auf dem DIP-Schalter - siehe Abbildung 1).
Auf der HRE befinden sich 3 LEDs. Die 2 nebeneinander befindlichen LEDs zeigen die Impulse A und B an. Die 3
LED (LED14) dient ebenfalls zur Diagnose. Sie blinkt in einer bestimmten Sequenz, um bei der Problemdiagnose
(Abbildung 2) zu unterstützen. Zu den Sequenz-Codes, siehe Tabelle 2.
Seite 2 • MN05003EGE
Abschnitt II – Wartung der Elektrik
Klemme 1
Klemme 2
Klemme 3
Klemme 4
Klemme 5
Klemme 6
Klemme 7
Klemme 8
Tabelle 1 – Klemmenblock-Anschlüsse
Abbildung 1 – HRE DIP-Schalter
Abbildung 2 – HRE-Diagnose
+10 bis +30 V DC
Signal „A" (Zuleitung)
Signal „B" (Zuleitung)
Logik allgemein (Erdung)
Kein elektrischer Anschluss auf
Leiterplatte.
LED Impuls A & B
LED (D14)
.
Ausgabe / Rev. 0.0 (11 / 12)
