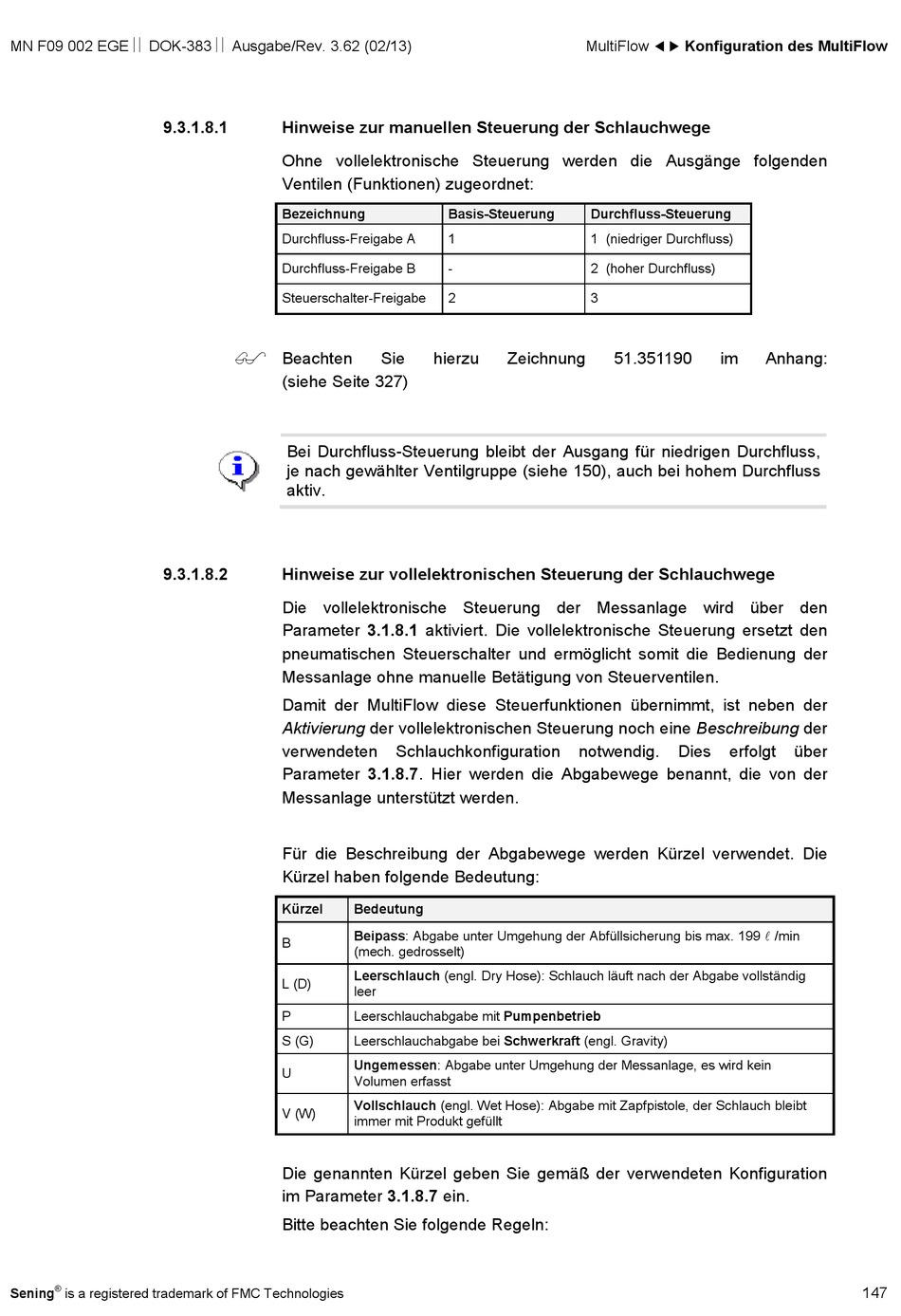

MN F09 002 EGE  DOK-383  Ausgabe/Rev. 3.62 (02/13)
9.3.1.8.1
9.3.1.8.2
®
Sening is a registered trademark of FMC Technologies

Hinweise zur manuellen Steuerung der Schlauchwege

Ohne vollelektronische Steuerung werden die Ausgänge folgenden
Ventilen (Funktionen) zugeordnet:
Bezeichnung
Durchfluss-Freigabe A
Durchfluss-Freigabe B
Steuerschalter-Freigabe

Beachten Sie
(siehe Seite 327)
Bei Durchfluss-Steuerung bleibt der Ausgang für niedrigen Durchfluss,
je nach gewählter Ventilgruppe (siehe 150), auch bei hohem Durchfluss
aktiv.

Hinweise zur vollelektronischen Steuerung der Schlauchwege

Die vollelektronische Steuerung der Messanlage wird über den
Parameter 3.1.8.1 aktiviert. Die vollelektronische Steuerung ersetzt den
pneumatischen Steuerschalter und ermöglicht somit die Bedienung der
Messanlage ohne manuelle Betätigung von Steuerventilen.
Damit der MultiFlow diese Steuerfunktionen übernimmt, ist neben der
Aktivierung der vollelektronischen Steuerung noch eine Beschreibung der
verwendeten Schlauchkonfiguration
Parameter 3.1.8.7. Hier werden die Abgabewege benannt, die von der
Messanlage unterstützt werden.
Für die Beschreibung der Abgabewege werden Kürzel verwendet. Die
Kürzel haben folgende Bedeutung:
Kürzel Bedeutung
Beipass: Abgabe unter Umgehung der Abfüllsicherung bis max. 199  /min
B
(mech. gedrosselt)
Leerschlauch (engl. Dry Hose): Schlauch läuft nach der Abgabe vollständig
L (D)
leer
Leerschlauchabgabe mit Pumpenbetrieb
P
Leerschlauchabgabe bei Schwerkraft (engl. Gravity)
S (G)
Ungemessen: Abgabe unter Umgehung der Messanlage, es wird kein
U
Volumen erfasst
Vollschlauch (engl. Wet Hose): Abgabe mit Zapfpistole, der Schlauch bleibt
V (W)
immer mit Produkt gefüllt
Die genannten Kürzel geben Sie gemäß der verwendeten Konfiguration
im Parameter 3.1.8.7 ein.
Bitte beachten Sie folgende Regeln:
MultiFlow  Konfiguration des MultiFlow
Basis-Steuerung Durchfluss-Steuerung
1 1 (niedriger Durchfluss)
- 2 (hoher Durchfluss)
2 3
hierzu Zeichnung
notwendig.
51.351190 im Anhang:
Dies erfolgt über
147
