MultiFlow  Allgemeines
16
1.3

Aufbau des Systems

• Den MultiFlow gibt es in der AIII-Version (Heizöl, Diesel) oder in der
AI-Version (Vergaserkraftstoffe, Kerosin).
• Bei der Ausführung AIII ist die komplette Steuerelektronik mit
Bedienteil in einem Gehäuse untergebracht.
• Die Einspeisung der Versorgungsspannung, der Anschluss des
Druckers
Schraubsteckverbinder.
• In der Ausführung AI wird die Steuerelektronik des MultiFlows in einer
druckfesten Kapselung montiert, aus der das Bedienteil eigensicher
mit Spannung versorgt wird.
• Der Anschluss der nicht eigensicheren Ein- und Ausgänge wird in
einem Klemmenkasten erhöhter Sicherheit vorgenommen. Durch die
dort verwendete Zugfederklemmentechnik entfällt das Festschrauben
der Adern in der Klemme. Nicht fest angezogene Klemmverbindungen
gehören damit der Vergangenheit an. Weiterhin lässt sich durch die
bessere Zugänglichkeit zu den Klemmstellen die Installation erheblich
vereinfachen.

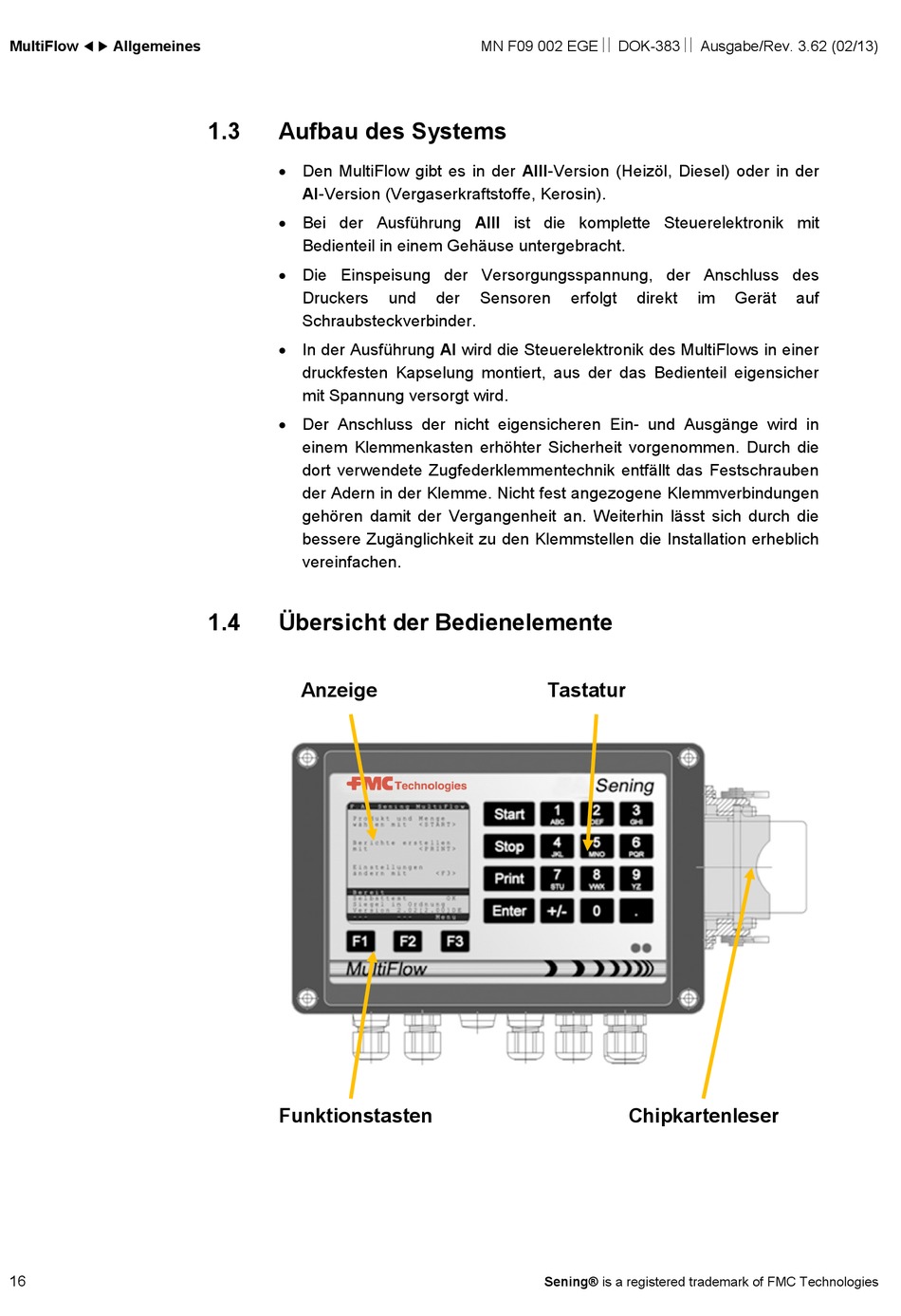

1.4 Übersicht der Bedienelemente
Anzeige

Funktionstasten

MN F09 002 EGE  DOK-383  Ausgabe/Rev. 3.62 (02/13)
und der Sensoren
Tastatur
Sening® is a registered trademark of FMC Technologies
erfolgt direkt im Gerät
Chipkartenleser
auf
