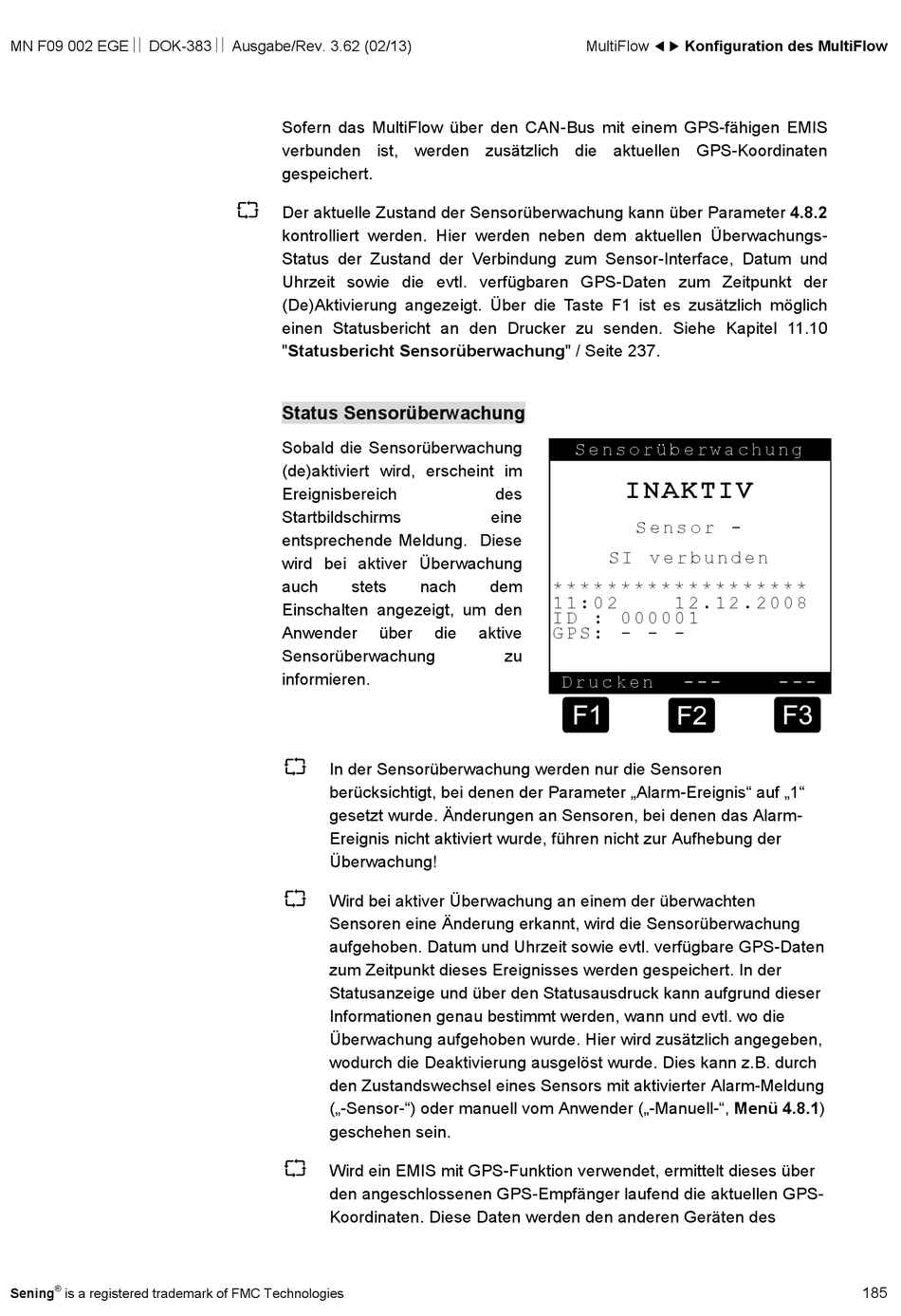

Sofern das MultiFlow über den CAN-Bus mit einem GPS-fähigen EMIS
verbunden ist, werden zusätzlich die aktuellen GPS-Koordinaten
gespeichert.

Der aktuelle Zustand der Sensorüberwachung kann über Parameter 4.8.2
kontrolliert werden. Hier werden neben dem aktuellen Überwachungs-
Status der Zustand der Verbindung zum Sensor-Interface, Datum und
Uhrzeit sowie die evtl. verfügbaren GPS-Daten zum Zeitpunkt der
(De)Aktivierung angezeigt. Über die Taste F1 ist es zusätzlich möglich
einen Statusbericht an den Drucker zu senden. Siehe Kapitel 11.10
"Statusbericht Sensorüberwachung" / Seite 237.
Status Sensorüberwachung
Sobald die Sensorüberwachung
(de)aktiviert wird, erscheint im
Ereignisbereich
Startbildschirms
entsprechende Meldung. Diese
wird bei aktiver Überwachung
auch stets
Einschalten angezeigt, um den
Anwender über
Sensorüberwachung
informieren.

In der Sensorüberwachung werden nur die Sensoren
berücksichtigt, bei denen der Parameter „Alarm-Ereignis" auf „1"
gesetzt wurde. Änderungen an Sensoren, bei denen das Alarm-
Ereignis nicht aktiviert wurde, führen nicht zur Aufhebung der
Überwachung!

Wird bei aktiver Überwachung an einem der überwachten
Sensoren eine Änderung erkannt, wird die Sensorüberwachung
aufgehoben. Datum und Uhrzeit sowie evtl. verfügbare GPS-Daten
zum Zeitpunkt dieses Ereignisses werden gespeichert. In der
Statusanzeige und über den Statusausdruck kann aufgrund dieser
Informationen genau bestimmt werden, wann und evtl. wo die
Überwachung aufgehoben wurde. Hier wird zusätzlich angegeben,
wodurch die Deaktivierung ausgelöst wurde. Dies kann z.B. durch
den Zustandswechsel eines Sensors mit aktivierter Alarm-Meldung
(„-Sensor-") oder manuell vom Anwender („-Manuell-", Menü 4.8.1)
geschehen sein.

Wird ein EMIS mit GPS-Funktion verwendet, ermittelt dieses über
den angeschlossenen GPS-Empfänger laufend die aktuellen GPS-
Koordinaten. Diese Daten werden den anderen Geräten des
MultiFlow  Konfiguration des MultiFlow
S e n s o r ü b e r w a c h u n g
des
eine
* * * * * * * * * * * * * * * * * * *
nach dem
1 1 : 0 2
I D : 0 0 0 0 0 1
G P S : - - -
die aktive
zu
D r u c k e n
INAKTIV
S e n s o r -
S I v e r b u n d e n
1 2 . 1 2 . 2 0 0 8
- - - - - -
