MN F09 002 EGE  DOK-383  Ausgabe/Rev. 3.62 (02/13)
Funktionssicherheit
Versorgung
Datenstromkreis
oder:
Kontaktstromkreise
Versorgungsstromkreise
EG-Baumusterprüf-
bescheinigung
®
Sening is a registered trademark of FMC Technologies
Es werden folgende Richtlinien erfüllt:
DIN 26053
Gesicherte Messtechnik an Tankfahrzeugen zur Auslieferung
von Heizöl EL, Dieselkraftstoff und Biodiesel an
Endverbraucher

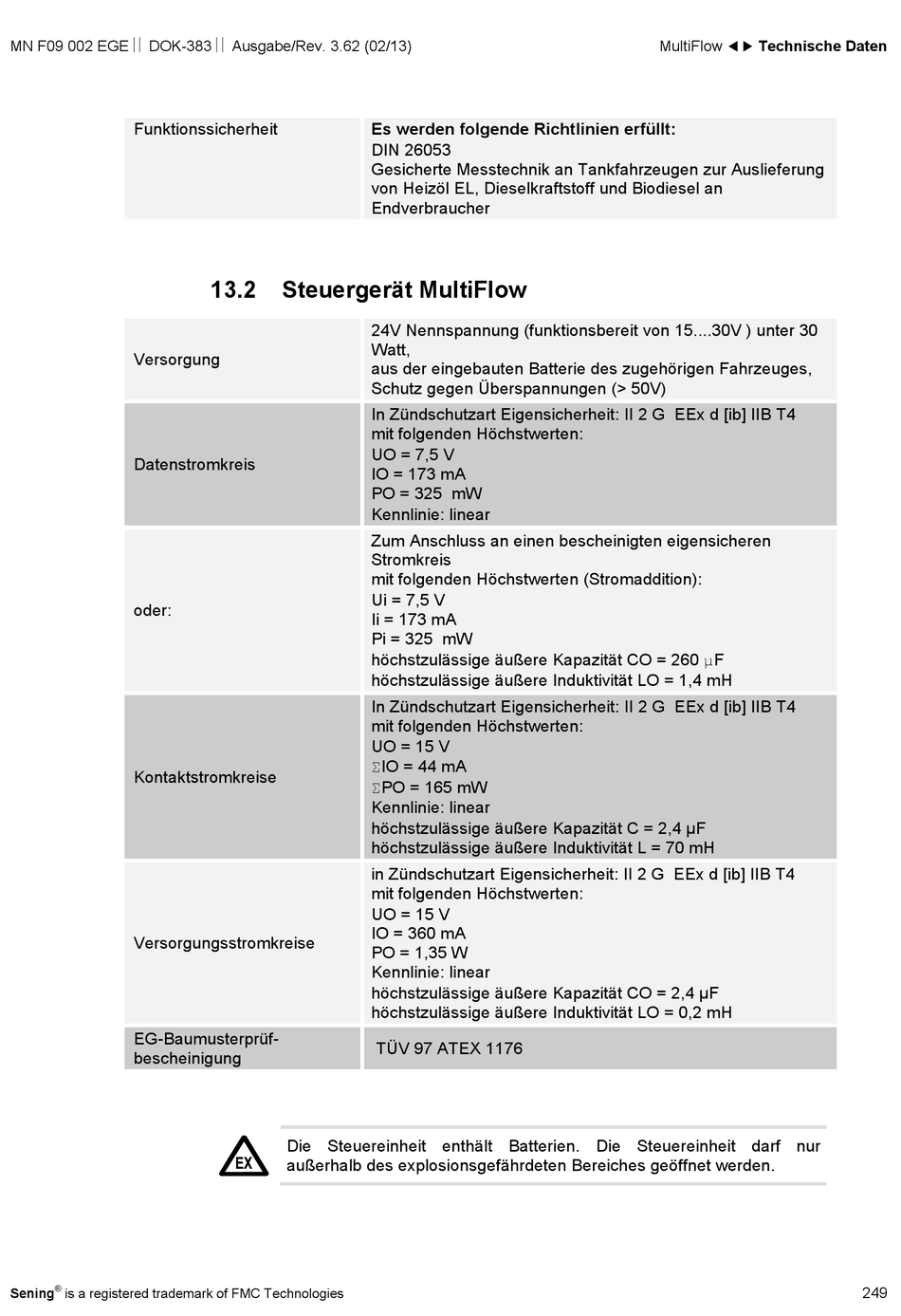

13.2 Steuergerät MultiFlow
24V Nennspannung (funktionsbereit von 15....30V ) unter 30
Watt,
aus der eingebauten Batterie des zugehörigen Fahrzeuges,
Schutz gegen Überspannungen (> 50V)
In Zündschutzart Eigensicherheit: II 2 G EEx d [ib] IIB T4
mit folgenden Höchstwerten:
UO = 7,5 V
IO = 173 mA
PO = 325 mW
Kennlinie: linear
Zum Anschluss an einen bescheinigten eigensicheren
Stromkreis
mit folgenden Höchstwerten (Stromaddition):
Ui = 7,5 V
Ii = 173 mA
Pi = 325 mW
höchstzulässige äußere Kapazität CO = 260 µF
höchstzulässige äußere Induktivität LO = 1,4 mH
In Zündschutzart Eigensicherheit: II 2 G EEx d [ib] IIB T4
mit folgenden Höchstwerten:
UO = 15 V
ΣIO = 44 mA
ΣPO = 165 mW
Kennlinie: linear
höchstzulässige äußere Kapazität C = 2,4 µF
höchstzulässige äußere Induktivität L = 70 mH
in Zündschutzart Eigensicherheit: II 2 G EEx d [ib] IIB T4
mit folgenden Höchstwerten:
UO = 15 V
IO = 360 mA
PO = 1,35 W
Kennlinie: linear
höchstzulässige äußere Kapazität CO = 2,4 µF
höchstzulässige äußere Induktivität LO = 0,2 mH
TÜV 97 ATEX 1176
Die Steuereinheit enthält Batterien. Die Steuereinheit darf nur
außerhalb des explosionsgefährdeten Bereiches geöffnet werden.
MultiFlow  Technische Daten
