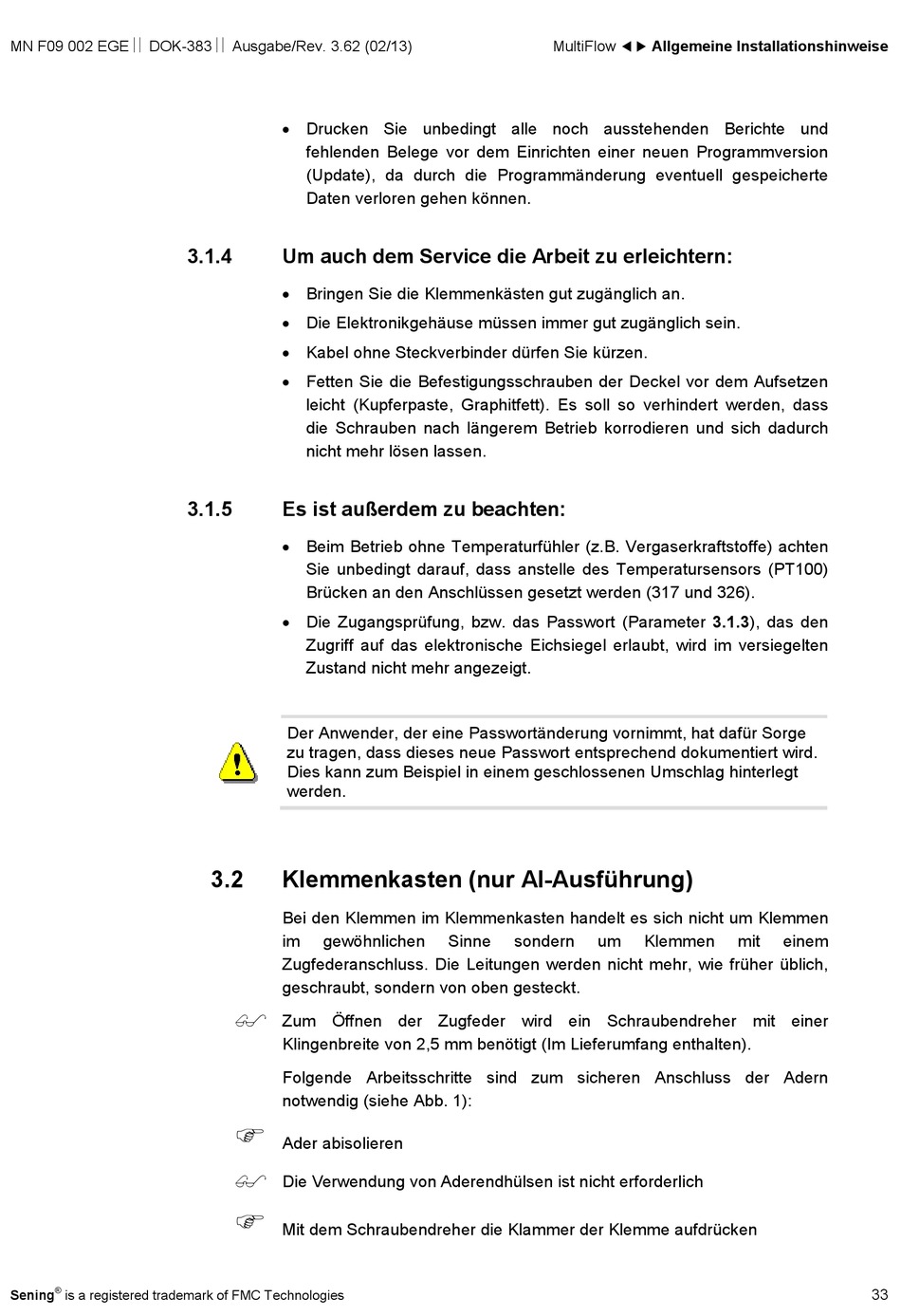

MN F09 002 EGE  DOK-383  Ausgabe/Rev. 3.62 (02/13)
®
Sening is a registered trademark of FMC Technologies
• Drucken Sie unbedingt alle noch ausstehenden Berichte und
fehlenden Belege vor dem Einrichten einer neuen Programmversion
(Update), da durch die Programmänderung eventuell gespeicherte
Daten verloren gehen können.
3.1.4

Um auch dem Service die Arbeit zu erleichtern:

• Bringen Sie die Klemmenkästen gut zugänglich an.
• Die Elektronikgehäuse müssen immer gut zugänglich sein.
• Kabel ohne Steckverbinder dürfen Sie kürzen.
• Fetten Sie die Befestigungsschrauben der Deckel vor dem Aufsetzen
leicht (Kupferpaste, Graphitfett). Es soll so verhindert werden, dass
die Schrauben nach längerem Betrieb korrodieren und sich dadurch
nicht mehr lösen lassen.
3.1.5 Es ist außerdem zu beachten:
• Beim Betrieb ohne Temperaturfühler (z.B. Vergaserkraftstoffe) achten
Sie unbedingt darauf, dass anstelle des Temperatursensors (PT100)
Brücken an den Anschlüssen gesetzt werden (317 und 326).
• Die Zugangsprüfung, bzw. das Passwort (Parameter 3.1.3), das den
Zugriff auf das elektronische Eichsiegel erlaubt, wird im versiegelten
Zustand nicht mehr angezeigt.
Der Anwender, der eine Passwortänderung vornimmt, hat dafür Sorge
zu tragen, dass dieses neue Passwort entsprechend dokumentiert wird.
Dies kann zum Beispiel in einem geschlossenen Umschlag hinterlegt
werden.
3.2 Klemmenkasten (nur AI-Ausführung)
Bei den Klemmen im Klemmenkasten handelt es sich nicht um Klemmen
im gewöhnlichen
Zugfederanschluss. Die Leitungen werden nicht mehr, wie früher üblich,
geschraubt, sondern von oben gesteckt.

Zum Öffnen der Zugfeder wird ein Schraubendreher mit einer
Klingenbreite von 2,5 mm benötigt (Im Lieferumfang enthalten).
Folgende Arbeitsschritte sind zum sicheren Anschluss der Adern
notwendig (siehe Abb. 1):

Ader abisolieren

Die Verwendung von Aderendhülsen ist nicht erforderlich

Mit dem Schraubendreher die Klammer der Klemme aufdrücken
MultiFlow  Allgemeine Installationshinweise
Sinne sondern um Klemmen mit einem
33
