7.3.2 Priključci ulaznih cijevi, Multilift MLD
1. Provjerite opseg isporuke.
Za opseg isporuke, pogledajte poglavlje
2. Pripremite ∅150 ulaz.
Koristite krunu za bušilicu ∅150 za bušenje rupe duž
udubljene linije. Pogledajte sl. 21. Minimalna razina ulaza
spremnika za MLD je približno 560 mm. Pogledajte sl. 23.
3. Pripremite dodatni ∅50 ulaz.
Režite uzduž linije ∅50 ulaznog priključka na vrhu spremnika.

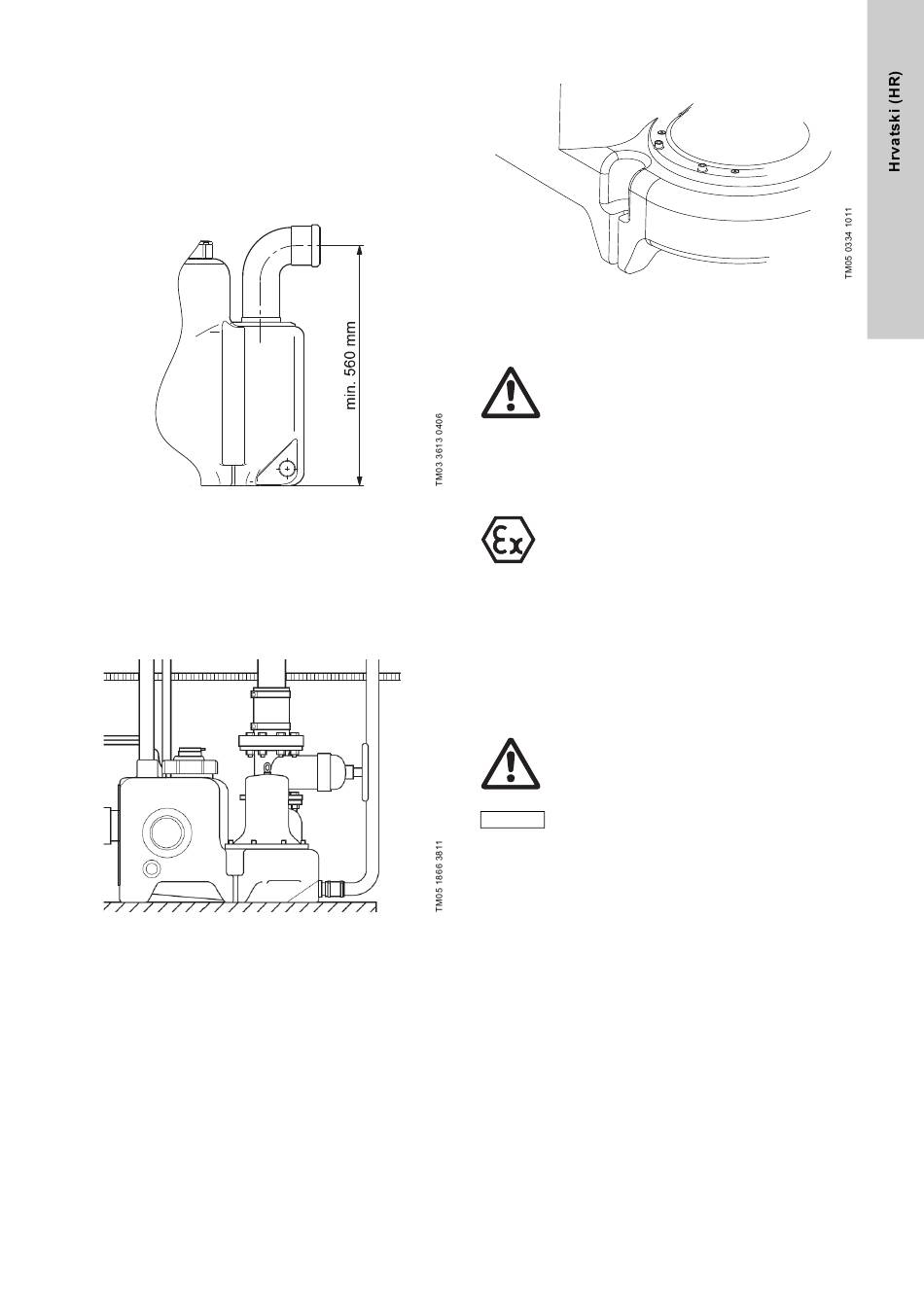

Slika 23 Minimalna razina ulaza za MLD
7.3.3 Ostali priključci za Multilift MD i MLD
1. Spojite ispusnu cijev.
Ugradite zaporni ventil između protupovratnog ventila i
isporučenog fleksibilnog spojnog crijeva, DN 100 (unutarnji
promjer 110 mm). Fleksibilan spoj je moguć ako je ostavljena
udaljenost oko 3 cm između završetaka cijevi spojnog dijela i
ispusnih cijevi.
Slika 24 Zaporni ventil na vrhu protupovratnog ventila
2. Spojite cijev za odzračivanje.
DN 70 priključak za odzračivanje na vrhu spremnika je
otvoren. Spojite cijev za odzračivanje na priključak za
odzračivanje preko fleksibilnog spojnog dijela. Cijev za
odzračivanje se mora voditi iznad krova u atmosferu,
sukladno lokalnim propisima. Provjerite mogućnost korištenja
ventila za odzračivanje (dodatna oprema) sukladno lokalnim
propisima ako je odzračivanje iznad krova nemoguće.
Fleksibilan spoj je moguć ako je ostavljena udaljenost oko
3 cm između završetaka cijevi za odzračivanje i priključka za
odzračivanje.
3. Spojite membransku crpku (opcionalno).
Postavite membransku crpku na ispusnu stranu. Radi lakšeg
održavanja membranske crpke, preporuča se ugradnja 1 1/2"
zapornog ventila na priključak spremnika.
4. Učvrstite spremnik na pod.
2. Opseg isporuke.
Slika 25 Točka učvršćivanja spremnika na pod
8. Instalacija LC 221 regulatora
Montažu mora izvesti ovlaštena osoba, sukladno lokalnim
propisima.
8.1 Mjesto montaže
LC 221 može biti ugrađen na temperaturi okoline u rasponu od
0 °C do +40 °C.
Klasa zaštite: IP56.
Instalirajte regulator što je bliže moguće precrpnoj stanici.
Prilikom vanjske ugradnje, LC 221 se mora postaviti u zaštitno
spremište ili kućište. LC 221 ne smije biti izložen izravnoj
sunčevoj svjetlosti.
8.2 Mehanička montaža
Postupite kako slijedi:
•
•
•
Upozorenje
Prije izvođenja bilo kakvih spajanja na LC 221 ili
radova na crpki, jami, itd., isključite opskrbu
električnom energijom i osigurajte da se ne može
nehotice uključiti.
Upozorenje
Nemojte ugrađivati LC 221 regulator u područjima
gdje postoji opasnost od eksplozije.
Upozorenje
Prilikom bušenja rupa, pazite da ne oštetite kablove
ili cijevi vode i plina. Osigurajte sigurnu instalaciju.
LC 221 se može montirati bez skidanja prednjeg
Uputa
poklopca.
Montirajte LC 221 na ravnu zidnu površinu.
Montirajte LC 221 sa kabelskim uvodnicama prema dolje
(dodatne kabelske uvodnice, ako su potrebne, moraju se
postaviti na donjoj ploči ormara).
Montirajte LC 221 sa četiri vijka kroz rupe na poleđini ormara.
Izbušite rupe za montažu sa 6 mm svrdlom koristeći predložak
za bušenje isporučen sa regulatorom. Namjestite vijke u
montirne rupe i čvrsto pritegnite. Namjestite plastične čepove.
