7.3.2 Conexiuni intrarea conductă, Multilift MLD
1. Verificarea scopului livrarii.
Pentru scopul livrarii, vezi sectiunea
2. Pregătiți intrarea ∅150.
Folosiți un burghiu ∅150 pentru a face gaură de-a lungul liniei
aplicate. Vezi fig. 21. Nivelul minim de intrare rezervor pentru
MLD este aprox. 560 mm. Vezi fig. 23.
3. Pregătiți intrarea adițională ∅50.
Tăiați linia întreruptă de la intrarea ∅50 de pe capacul
rezervorului.

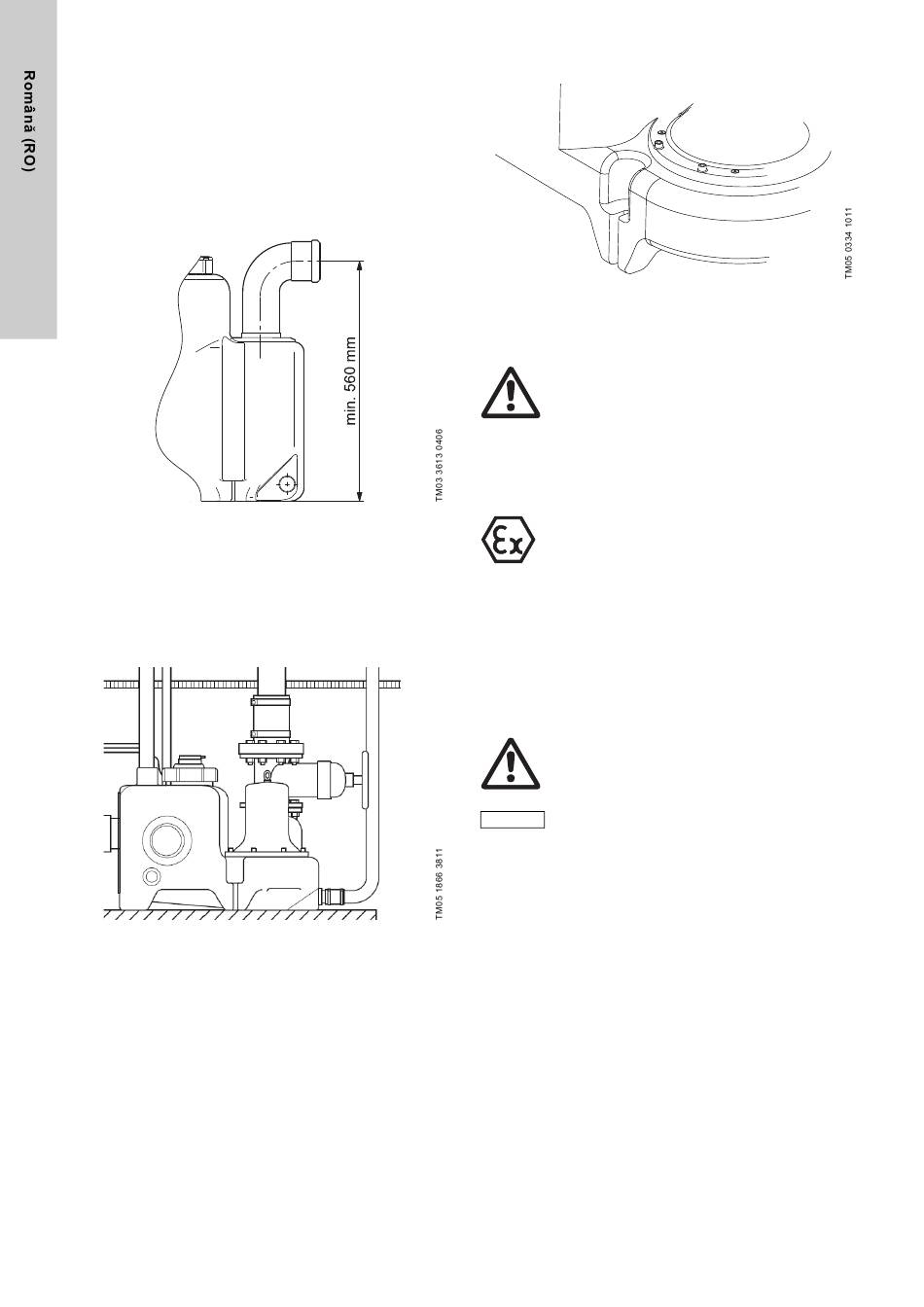

Fig. 23 Nivel minim de aspiraţie pentru MLD
7.3.3 Alte conexiuni pentru Multilift MD și MLD
1. Conectați conducta de refulare.
Instalati o vana de izolare intre supapa de retinere si furtunul
de conexiune flexibil, DN 100 (diametru intern ∅110).
O conexiune flexibila poate fi asigurata daca se lasa o
distanta de aprox. 3 cm stanga intre sfarsitul conductei la
partea de conexiune și tevile de refulare.
Fig. 24 Vana de izolare deasupra supapei de retinere
2. Conectați conducta de aerisire.
Portul de ventilare de DN 70 de deasupra rezervorului este
deschis. Conectati conducta de aerisire la portul de ventilare
printr-o piesa de conexiune flexibila. Conducta de aerisire
trebuie condusă în aer liber deasupra acoperisului în
conformitate cu normativele locale. Verificați ca folosirea
vanelor de ventilare (accesoriu) sunt în conformitate cu
regulile locale dacă ventilarea deasupra acoperișului este
imposibilă. O conexiune flexibila poate fi asigurata daca se
lasa o distanta de aprox. 3 cm intre sfarsitul conductei de
aerisire si portul de ventilare.
3. Conectați pompa cu diafragma (optional).
Fixați pompa cu diafragmă pe partea de refulare. Pentru a
uşura efectuarea lucrărilor de service la pompa cu diafragmă,
se recomandă montarea unei vane de izolare de 1 1/2" la
racordul rezervorului.
484
2. Scopul livrării.
4. Fixarea rezervorului pe podea.
Fig. 25 Punct de fixare pentru fixarea rezervorului pe podea

8. Instalarea controlerului LC 221

Avertizare
Înainte de a realiza orice conexiune la LC 221,
pompa etc, asiguraţi-vă că alimentarea electrică a
fost decuplată şi că nu poate fi cuplată în mod
accidental.
Instalarea trebuie realizată de către un personal autorizat în
conformitate cu normativele locale.

8.1 Amplasare

Avertizare
Nu instalati LC 221 in medii cu potential exploziv.
LC 221 poate fi montat la temperaturi ale ambientului care
variază de la 0 °C la +40 °C.
Clasa de protecţie a carcasei: IP56.
Instalati controlerul cat mai aproape posibil de statia de ridicare.
Când este instalat în mediu extern, LC 221 trebuie plasat într-o
carcasă protectoare. LC 221 nu trebuie expus direct la lumină
solară.
8.2 Instalare mecanică
Avertizare
Când găuriţi, fiţi atent să nu distrugeţi cabluri sau
conducte de apă şi gaz. Asiguraţi o instalare sigură.
LC 221 poate fi montat fara indepartarea carcasei
Notă
din fata.
Procedaţi după cum urmează:
• Montati LC 221 pe un perete cu suprafaţă plană.
• Montati LC 221 cu presetupele cablului îndreptate în jos
(prestetupele suplimentare, dacă este necesar, trebuie
montate în placa inferioară a cutiei).
• Montati LC 221 cu patru şuruburi prin orificiile de montaj în
placa din spate a dulapului. Gauriti cu un spiral de 6 mm
folosind sablonul de pe controler. Montaţi şuruburile în orificiile
de montare şi strângeţi bine. Montati capacele de plastic.
