3.1 Εφαρμογές
Οι μονάδες ανύψωσης Multilift ΜD και MLD της Grundfos είναι
σχεδιασμένες για τη συλλογή και άντληση ακάθαρτων υδάτων
χωρίς ελεύθερη ροή στη στάθμη του υπονόμου. Οι μονάδες
ανύψωσης Grundfos Multilift MD και MLD είναι σχεδιασμένες για
τη συλλογή και άντληση των ακόλουθων υγρών:
• οικιακά ακάθαρτα ύδατα, που περιλαμβάνουν ακάθαρτα ύδατα
χωρίς περιττώματα, ακάθαρτα ύδατα από τουαλέτες με
περιττώματα (αποχέτευση από τουαλέτες)
• νερό που περιέχει λάσπη.
Οι μονάδες ανύψωσης μπορούν να αντλήσουν υγρά που
περιέχουν ίνες, υφάσματα, περιττώματα, κ.λπ., κάτω από τη
στάθμη υπονόμου από πολυκατοικίες, γραφεία, σχολεία,
ξενοδοχεία, εστιατόρια, δημόσιους χώρους και άλλα
επαγγελματικά κτήρια και παρεμφερείς βιομηχανικές εφαρμογές.
Μην αντλείτε όμβρια ύδατα με τους σταθμούς ανύψωσης MD και
MLD Multilift για τους εξής δύο λόγους:
• Οι κινητήρες των μονάδων ανύψωσης δεν είναι σχεδιασμένοι
για τη συνεχή λειτουργία που μπορεί να χρειαστεί σε μια
δυνατή νεροποντή.
• Τα όμβρια ύδατα δεν επιτρέπεται να αντλούνται σε μία μονάδα
ανύψωσης στο εσωτερικό κτιρίου σύμφωνα με το EN 12056-4.
Επικοινωνήστε με τη Grundfos για τυχόν απορίες.
Μην αντλείτε τις ακόλουθες ουσίες/απόβλητα με σταθμούς
ανύψωσης:
• στερεά, πίσσα, υγρά με υψηλή περιεκτικότητα σε άμμο,
τσιμέντο, στάχτη, χαρτόνι, μπάζα, απορρίμματα, κ.λπ.
• ακάθαρτα ύδατα από εγκαταστάσεις υγιεινής που βρίσκονται
πάνω από τη στάθμη πλημμύρας (αυτά πρέπει να
απομακρύνονται μέσω ενός συστήματος αποχέτευσης
ελεύθερης ροής σύμφωνα με το ΕΝ 12056-1).
• ακάθαρτα ύδατα που περιέχουν επικίνδυνες ουσίες όπως
λιπαρά απόβλητα μεγάλων μονάδων μαγειρείων.
Για αποχέτευση λιπαρών αποβλήτων, χρησιμοποιήστε ένα
διαχωριστή λίπους σύμφωνα με το ΕΝ 1825-2 μεταξύ μίας
καντίνας ή εμπορικής κουζίνας και της Multilift MD ή MLD.
4. Μεταφορά και αποθήκευση
Προειδοποίηση
Η λαβή ανύψωσης κινητήρα προορίζεται
αποκλειστικά για την ανύψωση της αντλίας. Ποτέ μην
ανεβάζετε ή κατεβάζετε τη μονάδα ανύψωσης με τη
βοήθεια της λαβής ανύψωσης.
Ανασηκώστε τη μονάδα ανύψωσης από το δοχείο
Σημείωση
συλλογής.
Για μεγάλες χρονικές περιόδους αποθήκευσης, ο ελεγκτής
LC 221 πρέπει να προστατεύεται από την υγρασία και τη
θερμότητα.
Μετά από μία μεγάλη περίοδο αποθήκευσης, οι αντλίες πρέπει να
ελέγχονται πριν τεθούν εκ νέου σε λειτουργία. Βεβαιωθείτε ότι οι
πτερωτές μπορούν να περιστραφούν ελεύθερα.
5. Περιγραφή προϊόντος
Οι μονάδες ανύψωσης Multilift MD και MLD περιγράφονται στα
παρακάτω κεφάλαια:
• το κεφάλαιο 5.1 Μονάδα ανύψωσης
ανύψωσης με δοχείο συλλογής, τις αντλίες, τη βαλβίδα
αντεπιστροφής και τον αισθητήρα στάθμης
• το κεφάλαιο 5.2 Ελεγκτής LC 221
καθώς και τις λειτουργίες του.
Στο κεφάλαιο 7. Εγκατάσταση της μονάδας ανύψωσης
ακόλουθα κεφάλαια, τα παραπάνω εξαρτήματα περιγράφονται ως
μία μονάδα.
238
περιγράφει τη μονάδα
περιγράφει τον ελεγκτή
και στα
5.1 Μονάδα ανύψωσης
Οι μονάδες ανύψωσης Grundfos Multilift MD και MLD παρέχονται
πλήρως εξοπλισμένες με δύο μονοφασικές ή τριφασικές
υποβρύχιες αντλίες που συνδέονται στον ελεγκτή LC 221 και
διαθέτουν έναν αισθητήρα στάθμης.
Επεξήγηση τύπου, μονάδα ανύψωσης
Παράδειγμα
Μονάδα ανύψωσης Multilift
L = μεγάλο δοχείο
D = 2 αντλίες
Ισχύς εξόδου, P / 100 (W)
2
1 = μονοφασικός κινητήρας
3 = τριφασικός κινητήρας
2 = 2πολικός κινητήρας
4 = 4πολικός κινητήρας
Πινακίδα, μονάδα ανύψωσης
1
DK - 8850 Bjerringbro, Denmark
2
Typ
Prod.-Nr.
3
P. c.
4
f Hz
5
Phases
6
U V
7
A
I
1/1
8
P kW
1
19
0197
98127055
20
9

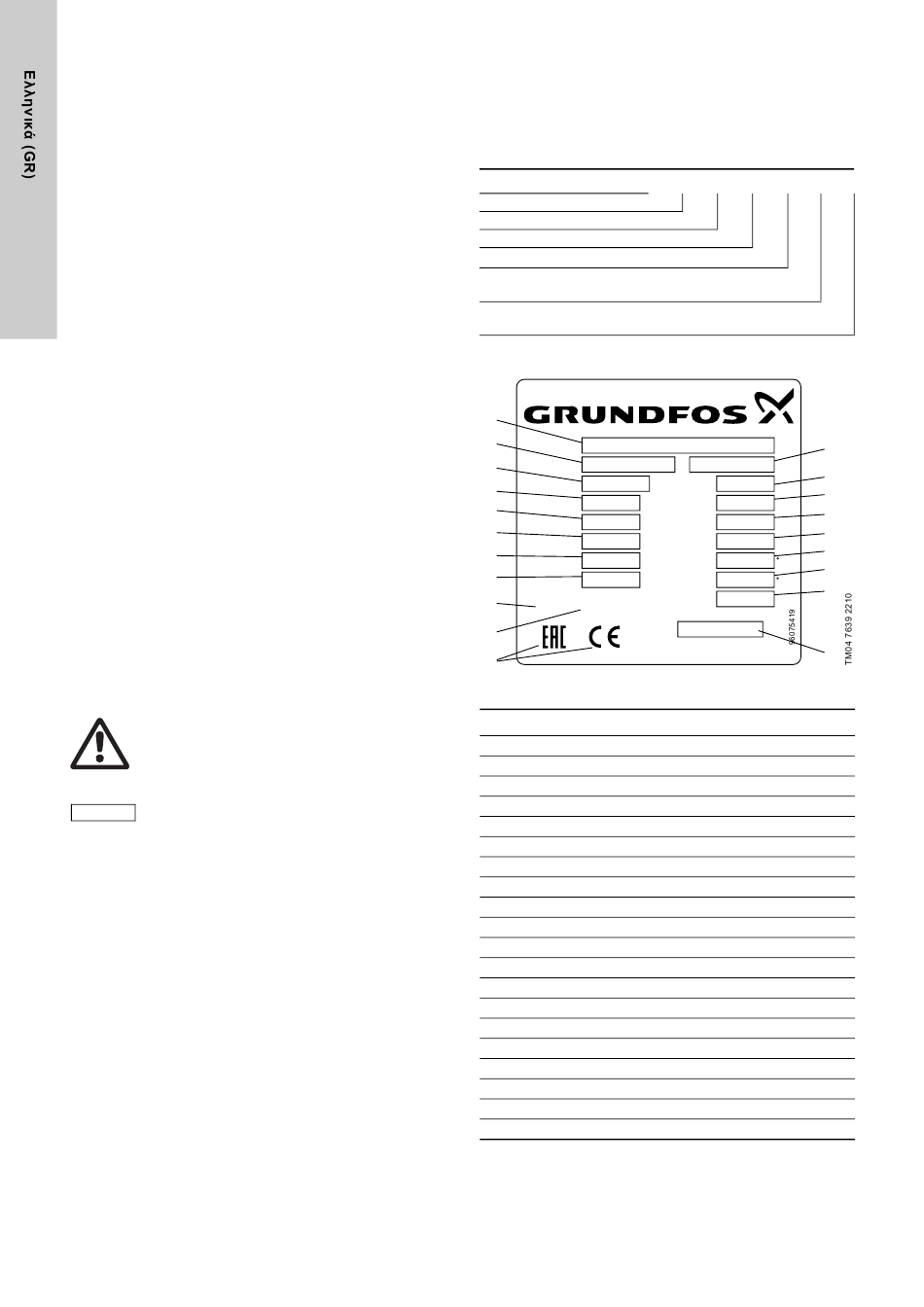

Σχ. 3 Πινακίδα, μονάδα ανύψωσης
YP
Θέση Περιγραφή
1 Χαρακτηρισμός τύπου
2 Αριθµός προϊόντος
3 Κωδικός παραγωγής, έτος και εβδομάδα
4 Συχνότητα [Hz]
5 Αριθμός φάσεων + τάση [V]
6 Τάση [V]
7 Ρεύμα πλήρους φορτίου [A]
8 Ισχύς εισόδου κινητήρα P1 [kW]
9 Σημάνσεις EAC και CE
10 Τύπος φορτίου
11 Αριθμός σειράς
3
12 Μέγιστη παροχή [m /h]
13 Ελάχιστο μανομετρικό [m]
14 Μέγιστο μανομετρικό [m]
15 Μέγιστη θερμοκρασία υγρού [°C]
16 Μέγιστη θερμοκρασία περιβάλλοντος [°C]
17 Βάρος [kg]
18 Κωδικός ταυτοποίησης του Ευρωπαϊκού προτύπου
19 Οργανισμός πιστοποίησης
20 Αριθμός αναφοράς για τη δήλωση απόδοσης
M L D .22 .3 .4
10
11
Serial no.
12
3
m /h
Q
max
13
m
H
min
14
m
H
max
15
T Med C
max
16
T Amb C
max
17
G kg
Made in Germany
18
