5.2.3 LC 221 belső elrendezés

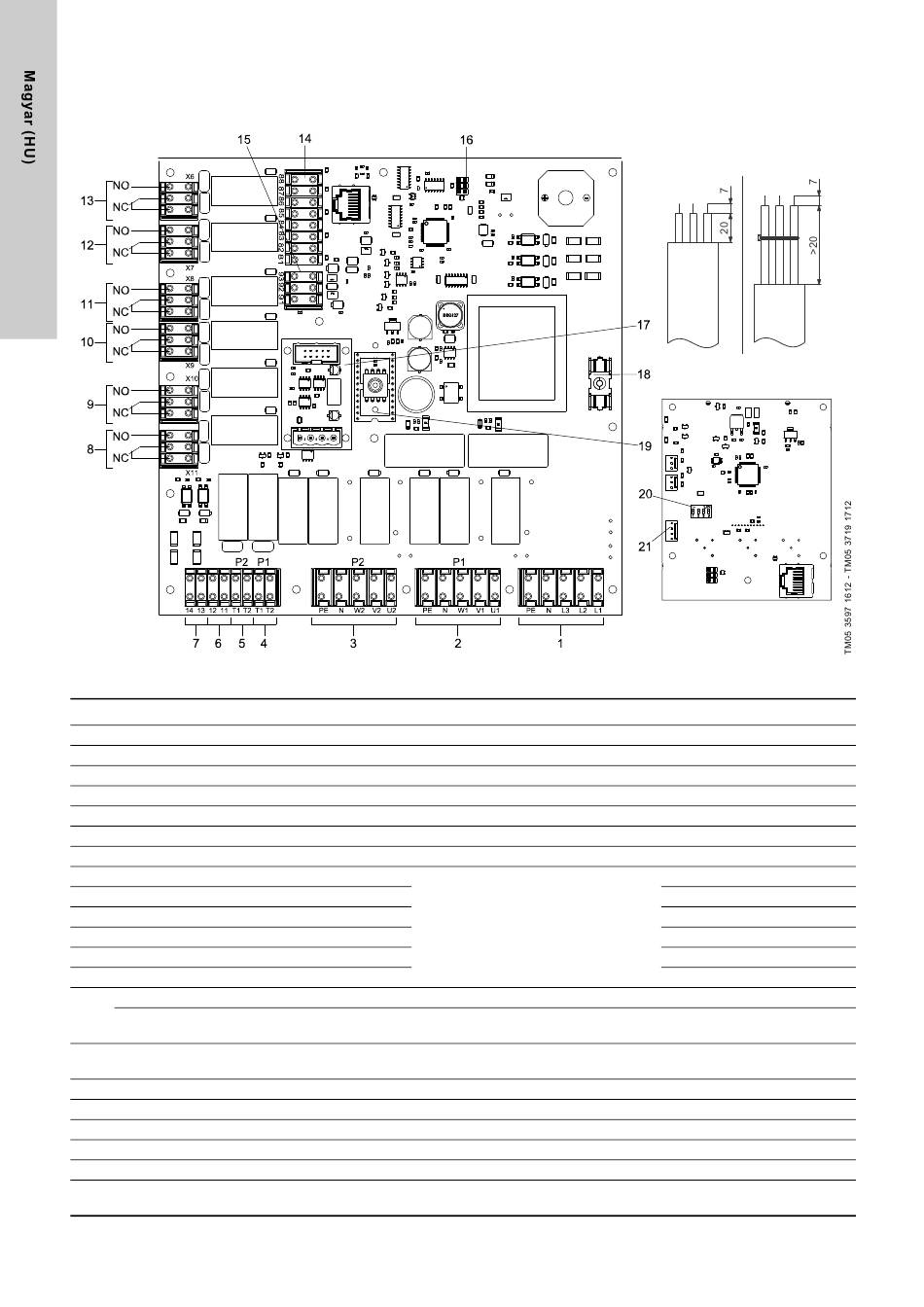

A 10. ábrán az LC 221 belső elrendezése látható.
10. ábra LC 221 belső elrendezés (példaként a három fázisú kivitel)
Poz. Leírás
1 Tápfeszültség sorkapcsai
2 1 sz. szivattyú csatlakozó sorkapcsai
3 2 sz. szivattyú csatlakozó sorkapcsai
4 1 sz. szivattyú hőkapcsolójának sorkapcsai
5 2 sz. szivattyú hőkapcsolójának sorkapcsai
6 Sorkapcsok a külső nyugtázáshoz
7 Sorkapcsok a külső hibához (a tartályon kívül)
8 A gyűjtött hiba csatlakozó sorkapcsai
9 A magas szint riasztás sorkapcsai
10 Hibajelzés csatlakozó sorkapcsai, 2. szivattyú
11 Hibajelzés sorkapcsai, 1. szivattyú
12 Üzemjelzés csatlakozó sorkapcsai, 2. szivattyú
13 Üzemjelzés sorkapcsai, 1. szivattyú
Szintkapcsolók sorkapcsai
14
A kiegészítő magas szint riasztás sorkapcsai
(a tartályon belül)
Az analóg szenzorok csatlakozására alkalmas
15
sorkapcsok
16 PC Tool szerviz csatlakozó
17 GENIbus csatoló modul csatlakozója
18 Vezérlő áramkör biztosítéka
19 Piezorezisztív nyomásérzékelő modul
20 DIP kapcsolók
21 Elemcsatlakozó, 9 V
294
Megjegyzés: 8-15 poz. sorkapcsok:
Használjon kötegelőt, ha a kábelek 20 mm-nél
jobban túlnyúlnak a szigetelésen.
Megjegyzés
230 V
230 V
Potenciálmentes váltókontaktus NO/NC
max 250 V / 2 A.
Figyelem: Ezeket a sorkapcsokat hálózati
betáp potenciálra vagy alacsony
feszültségre szabad bekötni, de nem
szabad ezeket összekeverni.
Digitális
Digitális
0-5 V vagy 4-20 mA
Nem használatos.
Olvadóbiztosító: 100 mAT / 20 mm x ∅5
0-5 V
Nem használatos.
Csak nem tölthető elem használható.
A szabályozó nincs felszerelve töltővel.
Sorkapocs jelölés
PE, N, L3, L2, L1
PE, N, W1, V1, U1
PE, N, W2, V2, U2
T1, T2
T1, T2
11, 12
13, 14
X11
X10
X9
X8
X7
X6
81-88
81, 82
91 (GND), 92 (jel), 93 (12 V)
-
-
-
-
-
-
