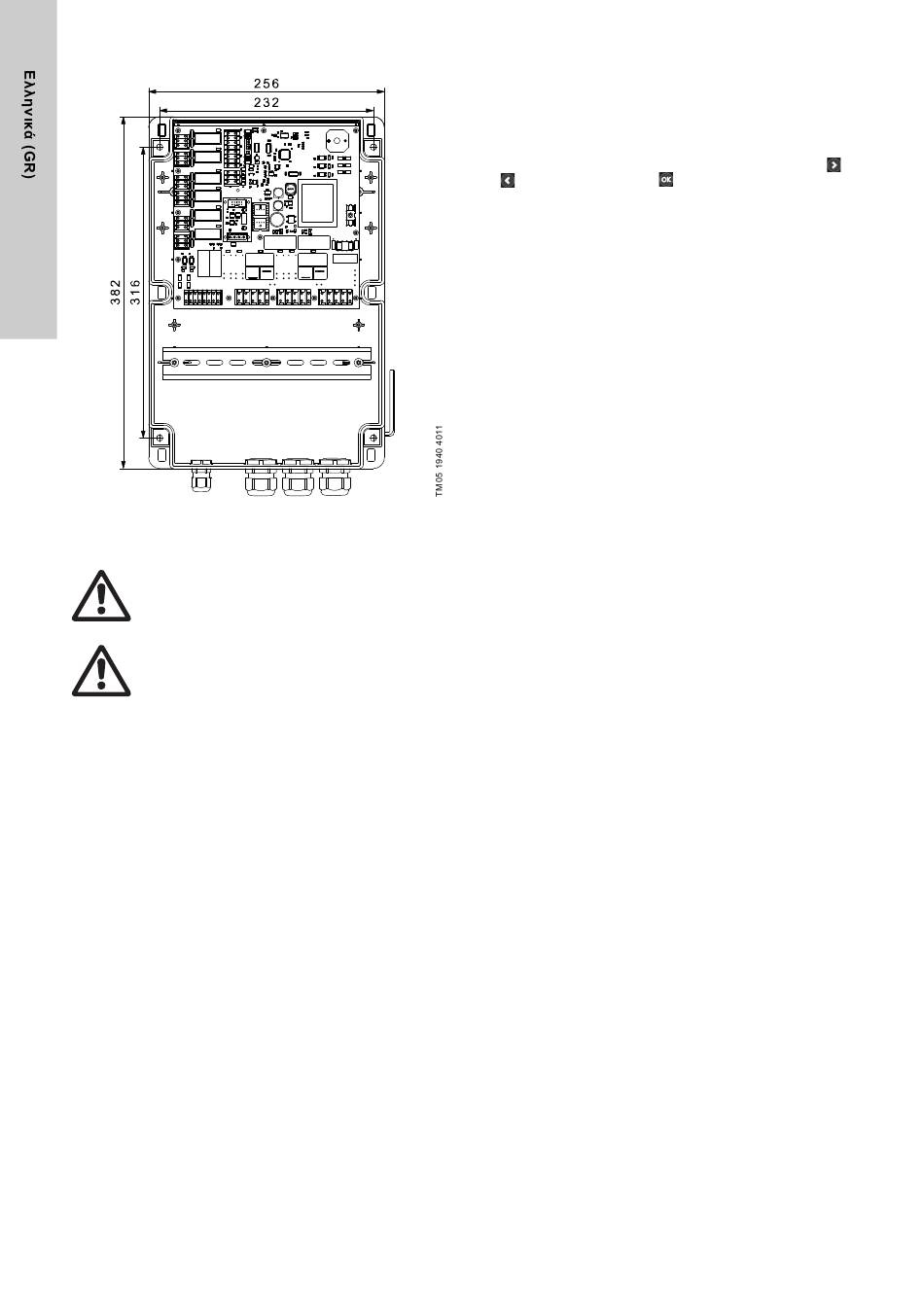

Σχ. 26 Τοποθέτηση του ελεγκτή στον τοίχο
8.3 Ηλεκτρική σύνδεση
Προειδοποίηση
Ο LC 221 πρέπει να συνδέεται σύμφωνα με τους
ισχύοντες κανόνες και τα πρότυπα για την εν λόγω
εφαρμογή.
Προειδοποίηση
Πριν ανοίξετε το κιβώτιο, κλείστε την παροχή του
δικτύου.
Η τάση και η συχνότητα λειτουργίας αναγράφονται στην πινακίδα
του ελεγκτή. Βεβαιωθείτε ότι ο ελεγκτής είναι κατάλληλος για την
παροχή ισχύος στην οποία θα χρησιμοποιηθεί.
Όλα τα καλώδια/σύρματα πρέπει να οδεύουν μέσα από τις
εισόδους καλωδίων και τις τσιμούχες (ΙΡ65).
Η πρίζα παροχής ρεύματος πρέπει να βρίσκεται κοντά στο
κιβώτιο καθώς ο ελεγκτής διαθέτει καλώδιο 1,5 m, μία πρίζα
σούκο για μονοφασικές και μία πρίζα ΕΟΚ για τριφασικές αντλίες.
Η μέγιστη εφεδρική ασφάλεια αναφέρεται στην πινακίδα του
ελεγκτή.
Εάν απαιτείται σύμφωνα με τους τοπικούς κανονισμούς, πρέπει
να τοποθετηθεί ένας εξωτερικός διακόπτης δικτύου.
254
8.4 Ρύθμιση του LC 221
Χρειάζεται να ρυθμιστεί μόνο η στάθμη εκκίνησης σύμφωνα με τη
στάθμη εισόδου στο δοχείο συλλογής. Όλες οι άλλες τιμές είναι εκ
των προτέρων ρυθμισμένες, αλλά μπορούν να προσαρμοστούν
εάν χρειάζεται.
Επιλέξτε το ύψος του σωλήνα εισόδου, 180, 250 ή 315 mm πάνω
από το επίπεδο του δαπέδου, χρησιμοποιώντας τα πλήκτρα
και και πατήστε το πλήκτρο
που θέλετε. Εάν το ύψος του σωλήνα εισόδου βρίσκεται μεταξύ
δύο τιμών, π.χ. 220 mm πάνω από το δάπεδο, επιλέξτε την
πλησιέστερη μικρότερη τιμή (180 mm). Τώρα ο ελεγκτής είναι
έτοιμος να λειτουργήσει με αυτόματο πρόγραμμα.
Οι παρακάτω τιμές μπορούν να αλλάξουν, εάν χρειάζεται:
Στάθμη εκκίνησης
Η στάθμη εκκίνησης μπορεί να ρυθμιστεί σύμφωνα με το ύψος του
σωλήνα εισόδου πάνω από το επίπεδο του δαπέδου (180, 250 και
315 mm). Οι στάθμες διακοπής και συναγερμού είναι ρυθμισμένες
εκ των προτέρων.
Ονομαστικό ρεύμα
Εκ των προτέρων ρυθμισμένη τιμή από το εργοστάσιο σύμφωνα
με το ονομαστικό ρεύμα του κινητήρα. Η προστασία κατά του
μπλοκαρίσματος της αντλίας είναι μία προκαθορισμένη τιμή για
υπερένταση.
Χρονική καθυστέρηση διακοπής
Η χρονική καθυστέρηση διακοπής αυξάνει τον ωφέλιμο όγκο και
μειώνει την ποσότητα του νερού που απομένει στο δοχείο.
Εμποδίζει, επίσης, το φαινόμενο του υδραυλικού πλήγματος.
Η βαλβίδα αντεπιστροφής κλείνει πιο απαλά. Η προκαθορισμένη
τιμή είναι 0.
Χρονική καθυστέρηση εκκίνησης
Κανονικά δεν χρειάζεται να γίνουν ρυθμίσεις για τις μονάδες
ανύψωσης εκτός εάν πρόκειται για πλοίο-σπίτι ή πλοίο με πλωτές
βάσεις. Η προκαθορισμένη τιμή είναι 0.
Χρονική καθυστέρηση συναγερμού
Η υψηλή προσωρινή εισροή μπορεί να προκαλέσει
βραχυπρόθεσμο συναγερμό υψηλής στάθμης. Αυτή η κατάσταση
μπορεί να προκύψει όταν ένα φίλτρο υδάτων αναρροής μίας
πισίνας είναι συνδεδεμένο σε μία Multilift MD. Η προρυθμισμένη
τιμή είναι 5 δευτερόλεπτα.
Χρονικό διάστημα συντήρησης
Το χρονικό διάστημα συντήρησης/σέρβις μπορεί να ρυθμιστεί
στους 0, 3, 6 ή 12 μήνες και υποδεικνύεται στην οθόνη
"SERVICE" (χωρίς ακουστικό σήμα).
Επανάταξη συναγερμού
Υπάρχει η δυνατότητα να ρυθμιστεί ο ελεγκτής έτσι ώστε να
επανατάσσει ορισμένους συναγερμούς αυτόματα όταν απαλείφεται
η βλάβη. Ωστόσο, οι περισσότεροι συναγερμοί πρέπει να
επαναταχθούν χειροκίνητα. Βλέπε κεφάλαιο
ενδείξεων βλάβης. Η προκαθορισμένη τιμή είναι AUTO.
Επανάταξη στις εργοστασιακές ρυθμίσεις
Ο ελεγκτής θα πραγματοποιήσει επανεκκίνηση και οι ρυθμίσεις
εκκίνησης θα πρέπει να γίνουν εκ νέου. Βλέπε κεφάλαιο
6.2 Μενού ρυθμίσεων.
8.4.1 Εξωτερικός συναγερμός
Οι μονάδες ανύψωσης συχνά τοποθετούνται σε φρεάτια κάτω
από το υπόγειο των κτηρίων. Αυτό είναι το βαθύτερο σημείο στο
κτήριο και ένας επιπλέον διακόπτης στάθμης συναγερμού μπορεί
να τοποθετηθεί έξω από τη μονάδα ανύψωσης ώστε να ανιχνεύει
πλημμύρες που προκαλούνται από διαρροές, σπασίματα
σωλήνων ή εισροή υπόγειων υδάτων.
Ο εξωτερικός συναγερμός μπορεί να συνδεθεί στο διακόπτη
στάθμης (230 V / 2 A) στους ακροδέκτες 13, 14.
για να αποθηκεύσετε την τιμή
