5.1.5 Backventil
Backventilen DN 80 har en dräneringsskruv som lyfter den invän-
diga klaffen så att utloppsröret kan tömmas vid underhåll eller
service. Ventilen är konstruerad och testad enligt EN12050-4.
Se fig. 5.
Lossa låsmuttern något innan dräneringsskruven
Anm.
vrids.

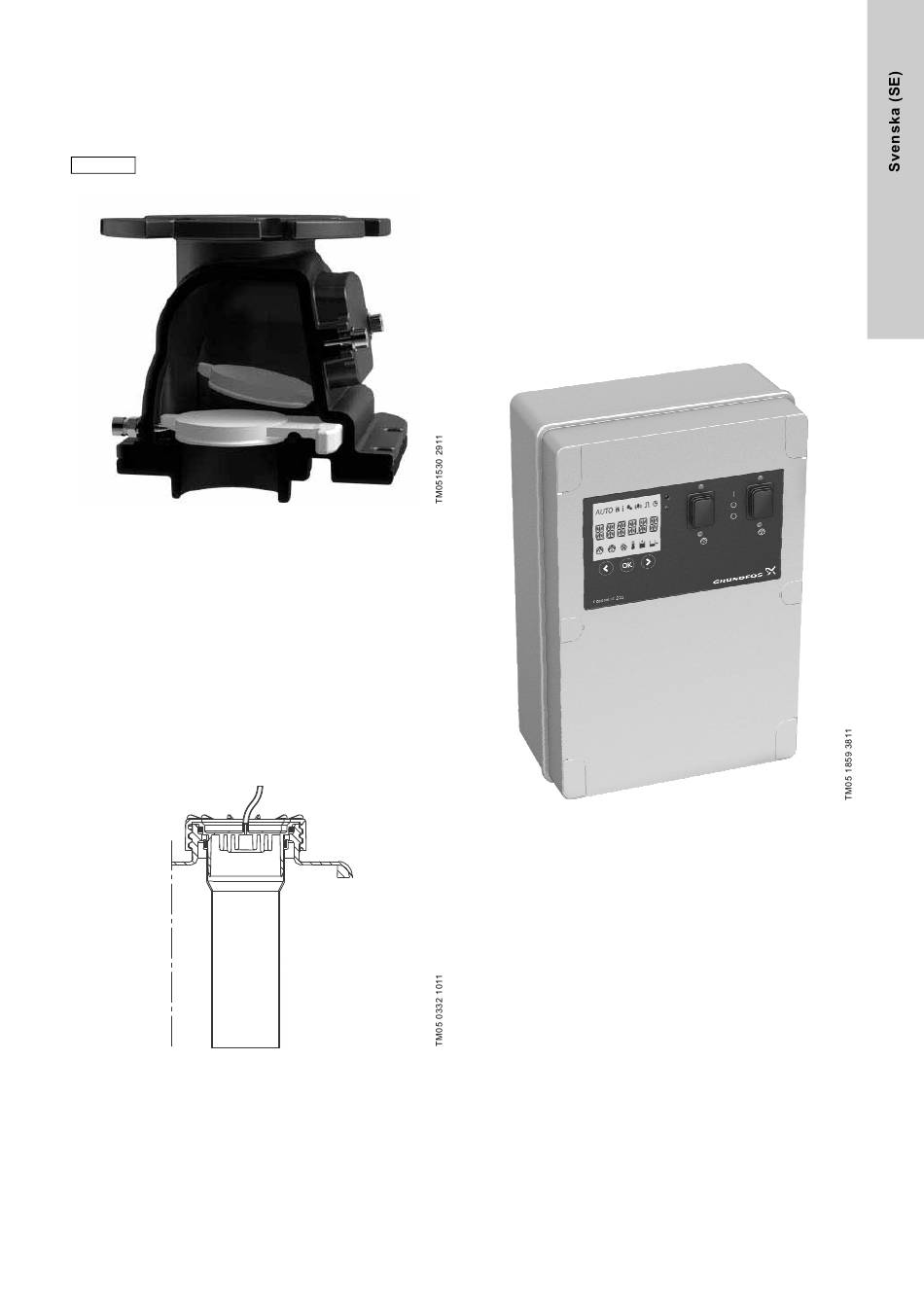

Fig. 5 Backventil (dubbel) av fjärilstyp, DN 80
5.1.6 Nivåsensor
Den piezoresistiva trycksensorn i styrenheten ansluts med en
slang till tryckröret i tanken. Skruvlocket där slangen är ansluten
har en anslutning för ett rör DN 100. Detta rör, tryckröret, sträcker
sig ned i tanken. När vätskenivån stiger ökar lufttrycket inne i
tryckröret och slangen och den piezoresistiva givaren omvandlar
tryckförändringen till en analog signal.
Styrenheten använder den analoga signalen för att starta och
stoppa pumpen samt för att indikera högnivålarm. Tryckröret är
fäst under skruvlocket och kan demonteras för underhåll eller ser-
vice samt för invändig rengöring av röret. En O-ring säkerställer
täthet.
Slangen levereras med längder på 4 eller 10 meter. Slangen ska
anslutas till styrenheten.
Fig. 6 Skruvlock med slang och rör DN 100

5.2 Styrenhet LC 221

LC 221 är en nivåstyrenhet konstruerad speciellt för reglering och
övervakning av Grundfos avloppspumpstation Multilift MD och
MLD. Reglering sker utifrån den signal som kontinuerligt tas emot
från den piezoresistiva analoga nivågivaren.
Nivågivaren slår av och på pumpen i Multilift MD och MLD bero-
ende på den vätskenivå som uppmäts av nivågivaren. När den för-
sta startnivån nås startas den första pumpen av styrenheten och
när vätskenivån sänkts till stoppnivån stoppas pumpen. Om väts-
kenivån stiger till den andra startnivån startas också den andra
pumpen av styrenheten och när vätskenivån sänkts till stoppnivån
stoppas pumpen.
Vilken pump som startar alternerar.
Vid fel på den ena pumpen tar den andra pumpen över (automa-
tisk pumpväxling).
Larm avges vid hög nivå i tanken, pumpfel etc.
Nivåstyrenheten har många fler funktioner, vilka beskrivs nedan.
Fig. 7 Styrenhet LC 221 för Multilift MD och MLD
Styrenheten LC 221 har följande funktioner:
• till/från-reglering av två spillvattenpumpar baserad på kontinu-
erlig signal från en piezoresistiv nivågivare med alternerande
drift och automatisk pumpväxling i händelse av pumpfel
• motorskydd med hjälp av motorskyddsbrytare och/eller ström-
mätning samt anslutning av termobrytare
• motorskydd med driftstidsbegränsning med efterföljande nöd-
drift. Normal driftstid är max. 25 sekunder (MD) respektive
55 sekunder (MLD) och längsta tillåtna driftstid är tre minuter
(se avsnitt 6.4 Beskrivning av
• automatisk motionskörning (2 sekunder) under långa stille-
ståndsperioder (24 timmar efter senaste drift)
• slumpmässig omstartfördröjning upp till 45 sekunder vid åter-
gång från batteridrift till nätdrift, för jämnare nätbelastning när
flera pumpstationer ska startas samtidigt
felindikeringar, felkod F011).
