5.1.1 Tanque colector
El tanque colector mantiene los gases, olores y la presión hermé-
ticamente aislados. Está hecho con polietileno (PE) resistente a
las aguas residuales y dispone de todas las conexiones necesa-
rias para conectar las tuberías de aspiración, tubería de des-
carga, tubería de purga y una bomba manual de diafragma, que
está disponible como accesorio.
El tanque colector de la estación elevadora MD dispone de un
disco excéntrico y giratorio en la parte trasera, lo que permite que
se regule la entrada a cualquier altura entre 180 y 315 mm sobre
el suelo. Las alturas más habituales están marcadas al lado de la
entrada. Véase la sección 7.3 Procedimiento de instalación de la
estación elevadora.
Además, el tanque colector de la estación MD presenta cuatro
entradas horizontales en los laterales (2 x DN 100 y 2 x DN 50),
así como tres entradas verticales en la parte superior del tanque
(2 x DN 150 y 1 x DN 50). Los centros de las entradas horizonta-
les están a 120 mm (DN 50) y 250 mm (DN 150) sobre el suelo.
Las entradas laterales y traseras están a 180 y 250 mm por
encima del suelo, para conectarse directamente a un inodoro de
montaje mural o de pie de conformidad con EN 33 y EN 37.
Se pueden conectar otros aparatos sanitarios a las otras
conexiones.
El tanque colector de la estación MLD presenta una entrada
vertical, DN 50, en la parte superior del tanque y una entrada ver-
tical, DN 150, en la parte escalonada del tanque.
La siguiente tabla indica el volumen y el volumen útil (volumen
entre arranque y parada) del tanque para las estaciones elevado-
ras Multilift MD y MLD:
MD
Nivel de entrada [mm]
Volumen total del tanque [l]
Volumen útil del tanque [l]
MLD
Nivel de entrada [mm]
Volumen total del tanque [l]
Volumen útil del tanque [l]
La configuración del nivel de entrada inicial pertinente debe
hacerse durante la fase de arranque a través del menú de confi-
guración. Véase la sección 6.2 Menú de
La primera etapa tras la conexión al suministro de energía es la
fase de arranque con la configuración del nivel.
Con el objetivo de minimizar la sedimentación, la parte inferior
del tanque está biselada. De esta forma, las aguas residuales lle-
gan hasta la bomba.
5.1.2 Bombas
Los impulsores de la bomba están diseñados como impulsores
vortex de caudal libre, lo que garantiza un rendimiento práctica-
mente igual durante toda la vida útil de la bomba. Véanse las cur-
vas de la bomba en la sección . La carcasa del estator del motor
es de hierro fundido. La bomba dispone de un cierre mecánico
del eje.
Véanse más datos técnicos en la sección
Los motores monofásicos están protegidos por un térmico en los
bobinados y funcionan mediante un condensador situado en el
interior de la caja del controlador.
Los motores trifásicos están protegidos por un térmico en los
bobinados y un interruptor térmico adicional en la caja del contro-
lador de la estación Multilift MD/MLD M22, M24, M32 y M38 para
cortar el motor en caso de sobrecarga.
Si la secuencia de fases de las bombas trifásicas es errónea,
el controlador indicará la avería y evitará que la(s) bomba(s)
arranque(n). Para la corrección de la secuencia de fases,
véase la fig. 14. Para la dirección de rotación, véase la sección
10.2 Motor.
180 250 315
130
49 69 86
560
270
190
configuración.
12. Datos técnicos.
Si se produce una sobrecarga del motor, este se
detendrá automáticamente.
Nota
El motor se pondrá en marcha automáticamente una
vez se enfríe y alcance su temperatura normal.
Las curvas de rendimiento están disponibles en el catálogo, que
se puede descargar escaneando este código QR o visitando el
siguiente vínculo:
http://net.grundfos.com/qr/i/98288126
5.1.3 Cierre del eje
Las bombas tienen tres cierres del eje, las cámaras del aceite
que se encuentran entre ellos están cargadas para toda su vida
útil y, por lo tanto, no necesitan mantenimiento. Para realizar la
sustitución en caso de reparación, véanse las instrucciones de
reparación.
5.1.4 Cable de motor
El cable del motor está colocado en el motor mediante una
entrada de cables. Clase de protección IP68. La longitud del
cable es de 4 o 10 m.
Placa de características del motor
1 DK - 8850 Bjerringbro, Denmark
Prod.-Nr. 98189706 - A
2
P.c. 1217
f 50
3
Phases 3
4
400
U V
5
5.3 A
I
1/1
6
2.8
P kW
1
7
P 2.2
2
8

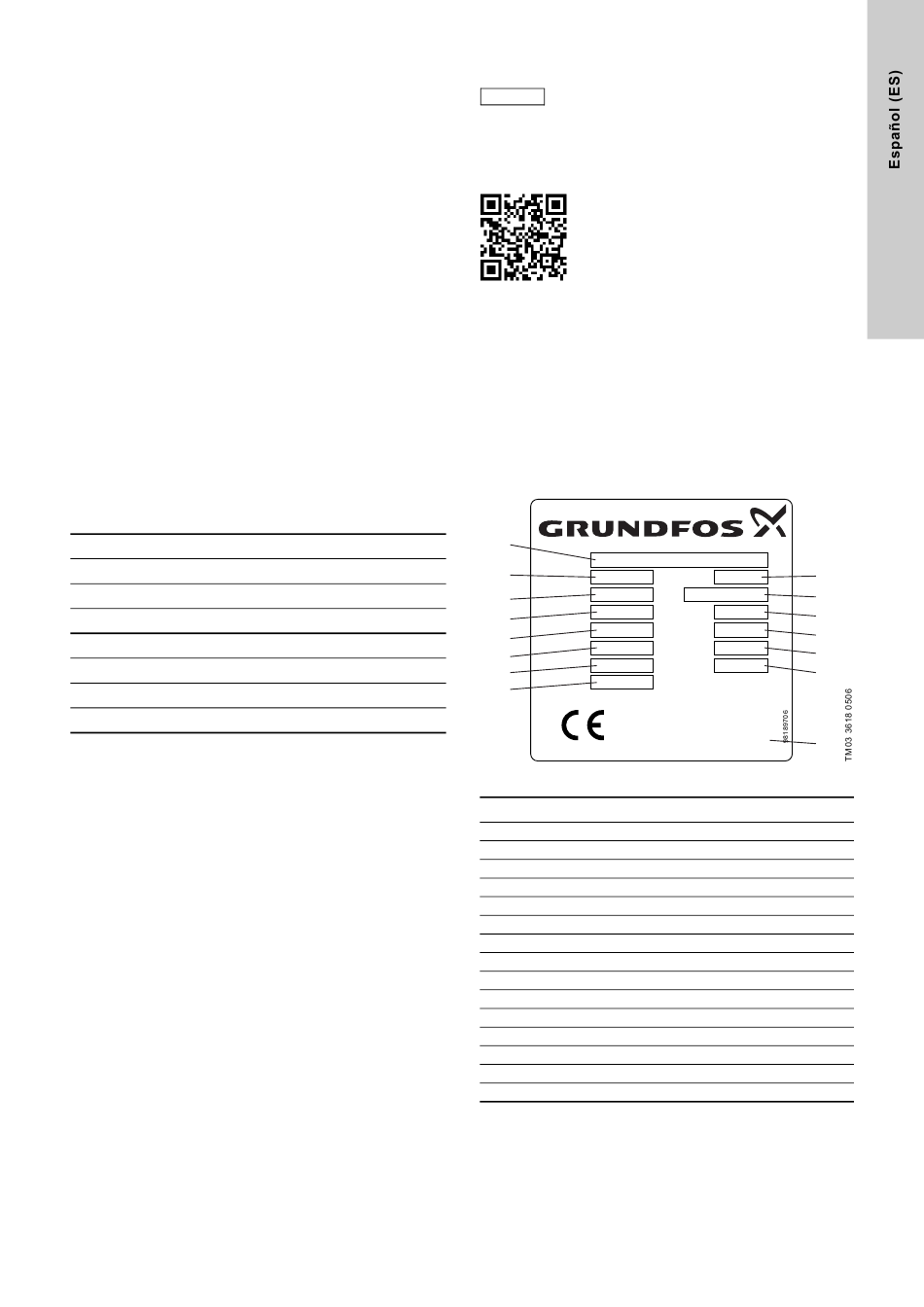

Fig. 4 Placa de características del motor
Pos. Descripción
1 Referencia y modelo
2 Código, año y semana de fabricación
3 Frecuencia
4 Número de fases
5 Tensión nominal
6 Corriente nominal
7 Potencia de entrada
8 Potencia del eje
9 Número de serie
10 Modo de funcionamiento
11 Factor de potencia
12 Velocidad nominal
13 Clase de aislamiento
14 Peso
15 País de fabricación
Serial no. 001 9
Hz S3-40%-1min
10
0.77
11
-1
n 1405
min
12
F
13
G 24 kg
14
IP68
Made in Germany
15
