6. Obsługa sterownika LC 221
6.1 Opis wyświetlacza

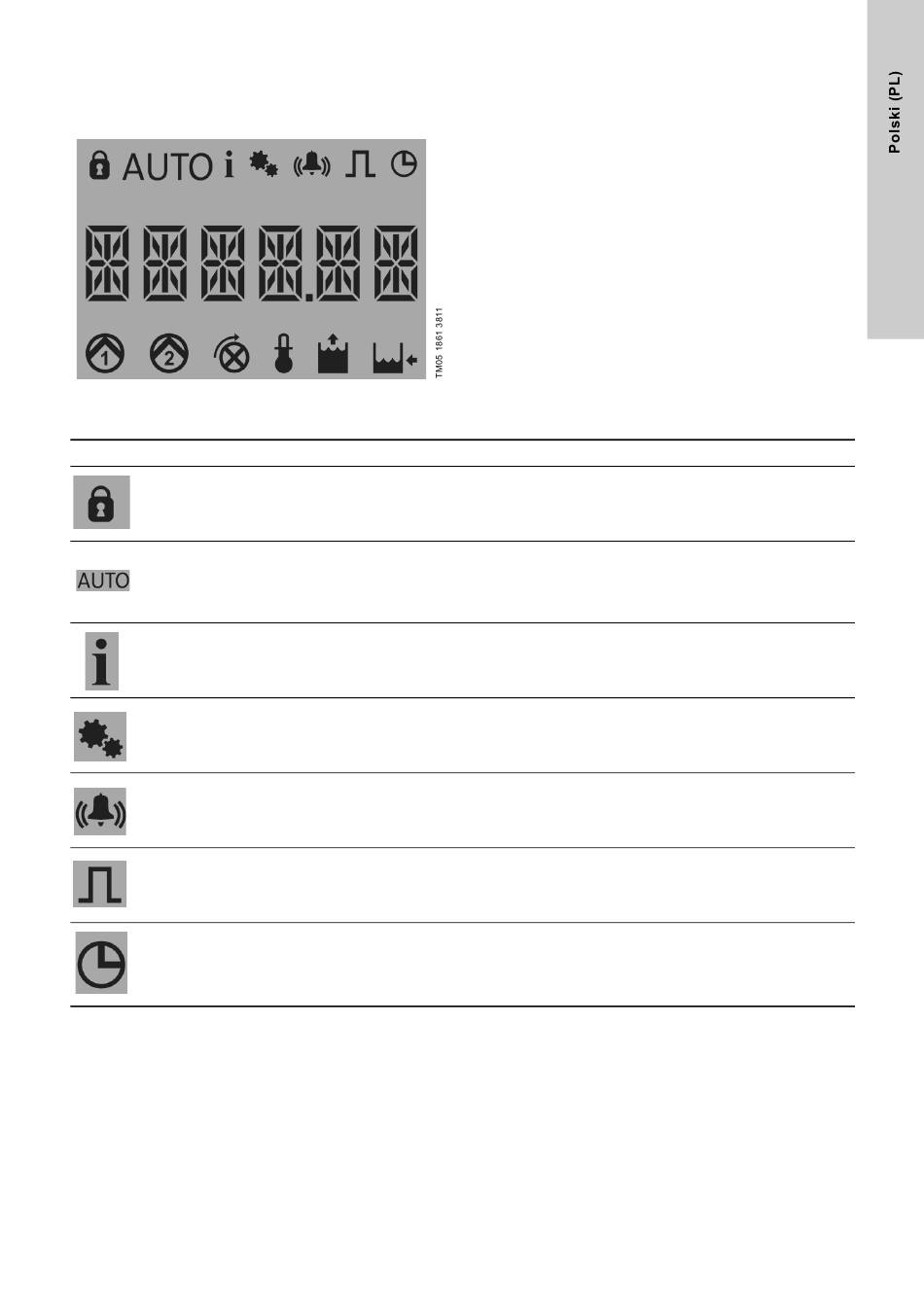

Wyświetlacz sterownika LC 221 przedstawiono na rys. 11.
Rys. 11 Wyświetlacz sterownika LC 221
W poniższej tabeli zestawiono symbole pojawiające się na wyświetlaczu i odpowiadające im funkcje i zakłócenia.
Symbol Działanie
Nastawy zablokowane
Praca automatyczna
Informacje
Ustawienia
Alarm
Licznik impulsów
Nastawy czasów
i zakłócenia
Opis
Ten symbol jest widoczny, kiedy menu nastawiania jest zablokowane. Blokada zapobiega
wprowadzaniu zmian nastaw bez upoważnienia. W celu odblokowania menu należy wprowadzić
kod 1234.
Ten symbol jest widoczny, kiedy sterownik działa w trybie pracy automatycznej, tzn. kiedy
przełącznik (poz. 4) znajduje się w położeniu AUTO.
Ten symbol jest widoczny, kiedy sterownik udostępnia informacje o zakłóceniach, godzinach
pracy, liczbie załączeń. maks. prądzie silnika pompy. Ten symbol jest widoczny, kiedy sterownik
wykrył zakłócenie i zakłócenie ma być zapisane do rejestru. Po otwarciu rejestru zakłóceń ten
symbol znika z wyświetlacza. Patrz rozdział
Menu nastawień zawiera informacje o nastawieniach poziomu załączającego, prądzie znamionowym,
opóźnieniach zatrzymywania, uruchamiania i alarmów, interwału konserwacyjnego, resetu
(automatycznego lub ręcznego) alarmów i o przywracaniu nastawień fabrycznych.
Procedury i opisy nastawień przedstawiono w rozdziale
Ten symbol pojawia się na wyświetlaczu w sytuacjach alarmowych. Rodzaj alarmu jest
wskazywany w menu informacji. Ten symbol znika z wyświetlacza po ustaniu zakłócenia lub
zresetowaniu.
Ten symbol jest widoczny, kiedy na wyświetlaczu w menu informacji wskazywana jest liczba
załączeń.
Ten symbol jest widoczny, kiedy w menu informacji wskazywane są godziny pracy i opóźnienia
nastawione w menu nastawiania. Symbol pulsuje w przypadkach przekroczenia maks. czasu
pracy.
6.3 Menu informacji.
6.2 Menu nastawiania.
423
