3. Allmänt
Grundfos avloppspumpstationer Multilift MD och MLD levereras
kompletta med uppsamlingstank, pumpar, nivågivare, styrenhet
LC 221 samt anslutningstillbehör.
Nedan ges en beskrivning av komponenterna.

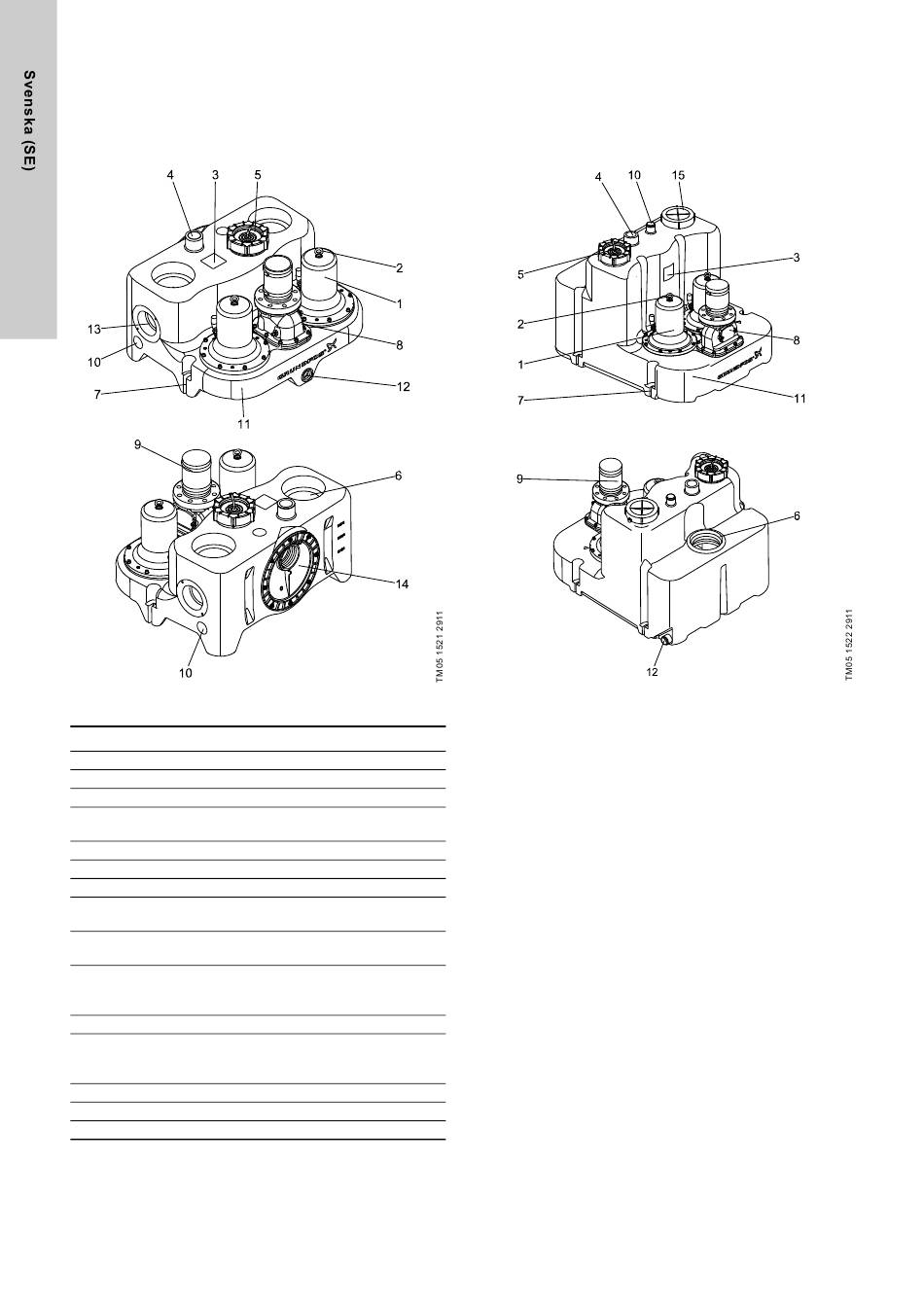

Fig. 1 Multilift MD, vy framifrån och bakifrån
Pos. Beskrivning
1 Pump
2 Lyftögla för pump
3 Typskylt
Ventilationsanslutning DN 70 (ytterdiameter 75 mm),
4
öppen
5 Skruvlock för inspektionsöppning för tryckrör och tank
6 Vertikalt inlopp DN 150 (tätning är tillbehör)
7 Fästpunkt
Backventil av fjärilstyp, DN 80, med inspektionslucka
8
och dräneringsskruv för lyft av ventilklaff
Adapterfläns för utlopp DN 80 till rör ∅110 mm med
9
anslutningsslang och 2 st. klämmor
Sidoinlopp eller inlopp uppifrån DN 50
10 (tätning är tillbehör). Anslutning för MD, anslutnings-
stycke för MLD.
11 Uppsamlingstank med formgjutet bärhandtag
1 1/2" anslutning för manuellt manövrerad membran-
12 pump. Anslutning för MD, anslutningsstycke med
slang och klämmor för MLD
13 Horisontellt inlopp DN 100 (tätning är tillbehör)
14 Justerbar inloppsskiva DN 100 (DN 150 som tillval)
15 Separat inspektionslucka
520
Fig. 2 Multilift MLD, vy framifrån och bakifrån
