3.1 Použití
Kompaktní čerpací stanice Grundfos Multilift MD a MLD jsou
určeny pro akumulaci a čerpání domácí odpadní vody, jejíž
hladina se nachází pod úrovní kanalizační sítě. Čerpací stanice
Grundfos Multilift MD a MLD jsou určeny pro akumulaci a čerpání
následujících kapalin:
• domácí odpadní vody, včetně splaškových vod bez fekálií,
černé odpadní vody s fekáliemi (výtok ze splachovacích
záchodů)
• voda s obsahem kalů.
Přečerpávací stanice jsou schopny čerpání kapalin s obsahem
vláknin, textilií, výkalů atd., pod úrovní kanalizace
z vícerodinných domů kanceláří domy, školy, hotely, restaurace,
veřejné prostory a dalších komerčních budov a podobných
průmyslových aplikacích.
Čerpací stanice MD a MLD Multilift nesmějí čerpat dešťovou vodu
a sice z následujících dvou důvodů:
• Motory těchto čerpacích stanic nejsou navrženy pro
nepřetržitý provoz, který může být požadován v případě
výskytu silného deště.
• V souladu s normou EN 12056-4 nesmí být dešťová voda
přiváděna do čerpací stanice situované uvnitř budovy.
V případě pochybností se obracejte na Grundfos.
Nedovolte, aby čerpací stanice odčerpávala odpadní vody
s obsahem následujících látek, popř. níže uvedené druhy
odpadních vod:
• pevné látky, dehet, vysoký obsah písku, cement, popílek,
karton, suť, odpadky atd.
• odpadní vody ze sanitárních zařízení nacházejících se nad
zátopnou hladinou (ta by měla být odváděna volně tekoucí
odvodňovací soustavou dle EN 12056-1)
• odpadní vody obsahující nebezpečné látky (DIN 1986-100)
jako např. odpadní vody s obsahem tuku ze zařízení
hromadného stravování. Pro odvádění mastných odpadních
vod použijte odlučovač tuku podle EN 1825-2 mezi jídelnou
nebo komerční kuchyní a Multiliftem MD nebo MLD.
4. Přeprava a skladování
Varování
Zvedací oko motoru je určeno pouze ke zvedání
motoru. Nikdy toto zvedací oko nepoužívejte ke
zvedání, popř. spouštění celé čerpací stanice.
Čerpací stanici zvedejte za sběrnou nádrž.
Pokyn
Při delší době skladování musí být řídící jednotka LC 221
chráněna proti vlhkosti a horku.
Po delším skladování čerpadla před uvedením do provozu
zkontrolujte. Přesvědčete se, že oběžné kolo se volně otáčí.
5. Popis výrobku
Čerpací stanice Multilift MD a MLD jsou popsány v následujících
částech:
• část 5.1 Čerpací stanice popisující čerpací stanici, sběrnou
nádrž, čerpadlo, zpětný ventil a hladinový snímač
• část 5.2 Řídící jednotka LC 221
stejně jako její funkce a provoz.
V části 7. Instalace čerpací stanice
výše uvedené součásti popsány jako jeden celek.
popisující řídící jednotku,
a následujících částech jsou
5.1 Čerpací stanice
Čerpací stanice Grundfos Multilift MD a MLD dodáváme
kompletní s jedno nebo třífázovými ponornými čerpadly
připojenými k řídící jednotce LC 221, která je opatřena snímačem
hladiny.
Typový klíč čerpací stanice
Příklad
Čerpací stanice Multilift
L = velká nádrž
D = 2 čerpadla
Výstupní výkon, P / 100 [W]
2
1 = jednofázový motor
3 = třífázový motor
2 = 2-pólový motor
4 = 4-pólový motor
Typový štítek čerpací stanice
1
DK - 8850 Bjerringbro, Denmark
2
Typ
Prod.-Nr.
3
P. c.
4
f Hz
5
Phases
6
U V
7
A
I
1/1
8
P kW
1
19
0197
98127055
20
9

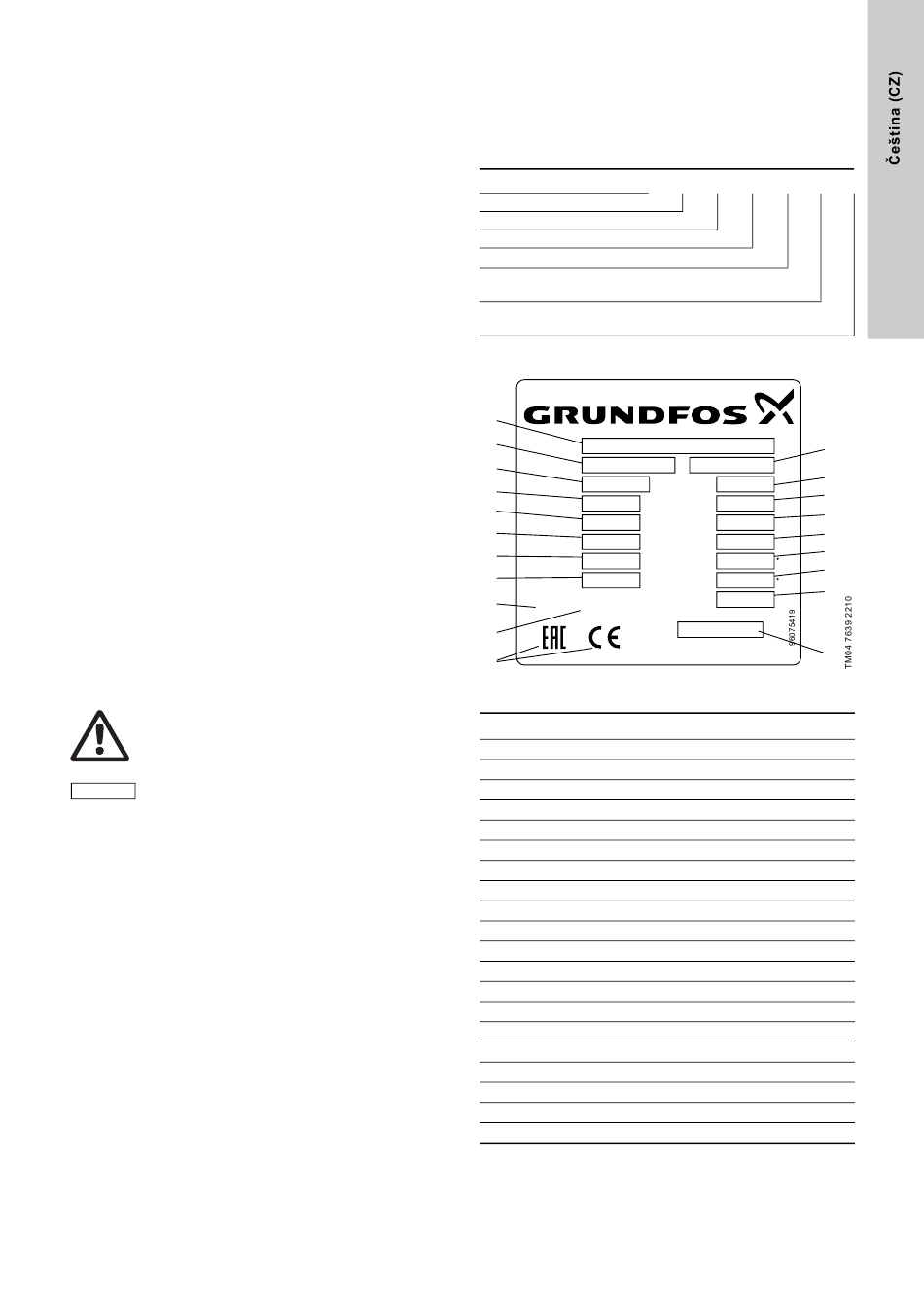

Obr. 3 Typový štítek čerpací stanice
Pol. Popis
1 Typové označení
2 Objednací číslo
3 Výrobní kód, rok a týden
4 Frekvence [Hz]
5 Počet fází + napětí [V]
6 Napětí [V]
7 Proud při plném zatížení [A]
8 Příkon motoru P1 [kW]
9 Označení EAC a CE
10 Druh provozu
11 Sériové číslo
3
12 Maximální průtok [m /h]
13 Minimální dopravní výška [m]
14 Maximální dopravní výška [m]
15 Maximální teplota kapaliny [°C]
16 Maximální okolní teplota [°C]
17 Hmotnost [kg]
18 Identifikační kód evropského standardu
19 Informovaný orgán
20 Referenční číslo prohlášení o výkonu
M L D .22 .3 .4
10
11
Serial no.
12
3
m /h
Q
max
13
m
H
min
14
m
H
max
15
T Med C
max
16
Amb
T C
max
17
G kg
Made in Germany
18
