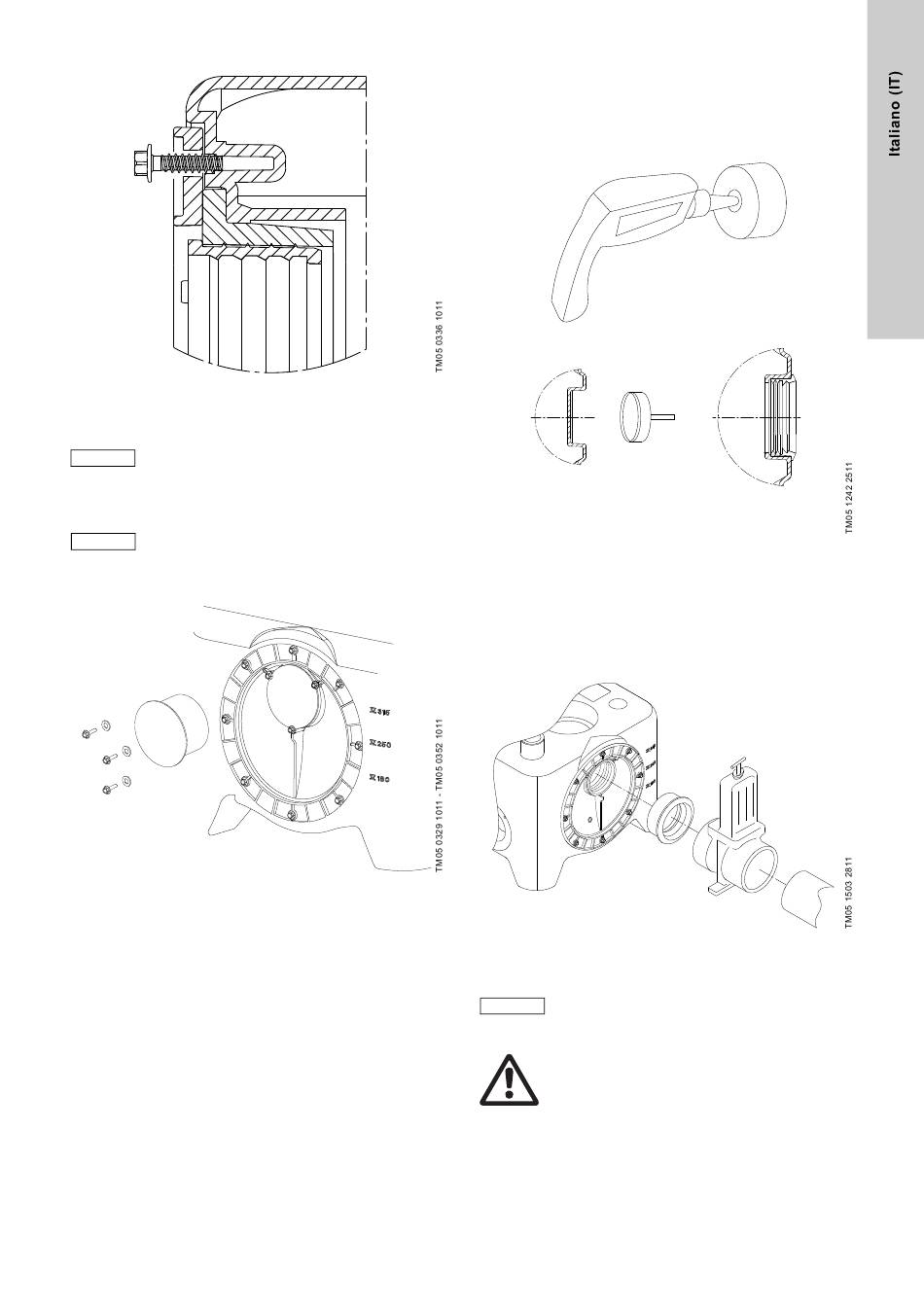

Fig. 19 Allentare la vite nell'anello esterno
Le stazioni di sollevamento Multilift MD sono dotate
di viti libere nell'anello esterno del disco di afflusso
ruotabile. Vedi fig. 19. Controllare e serrare tutte le
Attenzione
viti ad una coppia max. di 9 Nm prima di collegare il
tubo di aspirazione.
Se l'ingresso principale non deve essere usato, può
essere facilmente chiuso usando un tappo per tubi
Nota
DN 100 e fissandolo con tre viti e rondelle. Ved. fig.
20.
Fig. 20 Chiusura tramite tappo dell'ingresso principale.
3. Predisporre l'ingresso opzionale tagliando quello desiderato.
Utilizzare seghe a tazza ∅150 per ingressi DN 150, ∅100 per
DN 100 e ∅43 per DN 50. La linea di taglio è incavata.
Per evitare la formazione di bordi affilati e taglienti, eliminare
le sbavature dai fori. Le tenute di testa sono dotate di collari.
4. Preparare il collegamento per la pompa a membrana (opzio-
nale).
Usare una sega a tazza, ∅43, per la presa di collegamento
DN 50. Per evitare la formazione di bordi affilati e taglienti, eli-
minare le sbavature dai fori.
DN 50 - ∅43
DN 100 - ∅100
DN 150 - ∅150
Fig. 21 Taglio o foratura dei fori di collegamento opzionali
5. Collegare il tubo di aspirazione al serbatoio.
Installare una valvola di intercettazione tra il tubo e la stazione
di sollevamento per evitare il riempimento di quest'ultima
durante manutenzione o riparazioni. Si raccomanda una val-
vola di intercettazione in PVC di facile utilizzo.
Fig. 22 Installazione della valvola di intercettazione
Assicurarsi che il peso dei tubi di aspirazione, man-
data e spurgo non poggi sul serbatoio.
Attenzione
I lunghi tratti di tubazione, valvole ecc, devono
essere opportunamente supportati.
Avvertenza
Non camminare mai sulla stazione di sollevamento.
