7.3.2 Συνδέσεις σωλήνα εισόδου, Multilift MLD
1. Ελέγξτε τα στοιχεία που περιλαμβάνονται.
Σχετικά με το τι περιλαμβάνεται, βλέπε κεφάλαιο
περιλαμβάνει.
2. Προετοιμάστε την είσοδο ∅150.
Χρησιμοποιήστε μέγεθος τρυπανιού ∅150 για να διανοίξετε
την οπή κατά μήκος της διακεκομμένης γραμμής.
Βλέπε σχήμα 21. Η ελάχιστη στάθμη εισόδου του δοχείου για
την MLD είναι περίπου 560 mm. Βλέπε σχήμα 23.
3. Προετοιμάστε την επιπλέον είσοδο ∅50.
Κόψτε κατά μήκος της διακεκομμένης γραμμής του στομίου
εισόδου ∅50 στο πάνω μέρος του δοχείου.

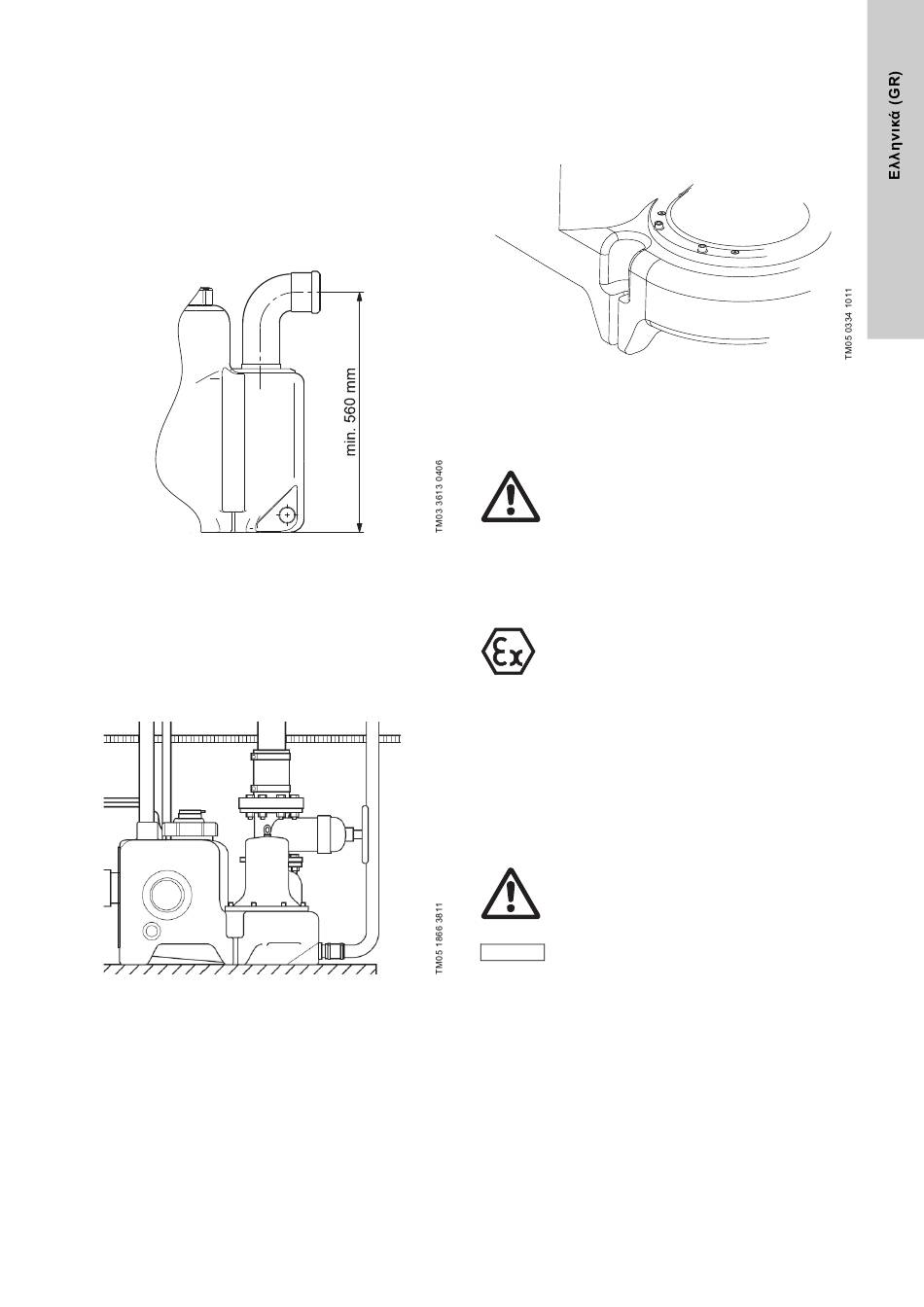

Σχ. 23 Ελάχιστο ύψος εισόδου για MLD
7.3.3 Περαιτέρω συνδέσεις για Multilift MD και MLD
1. Συνδέστε το σωλήνα κατάθλιψης.
Τοποθετήστε μία βάνα απομόνωσης μεταξύ της βαλβίδας
αντεπιστροφής και του εύκαμπτου σωλήνα σύνδεσης που σας
έχει προμηθευτεί, DN 100 (εσωτερική διάμετρος 110 mm).
Μία εύκαμπτη σύνδεση μπορεί να εξασφαλιστεί εάν αφεθεί μία
απόσταση περίπου 3 cm μεταξύ των άκρων του τμήματος
σύνδεσης και των σωλήνων κατάθλιψης.
Σχ. 24 Βάνα απομόνωσης πάνω από τη βαλβίδα
αντεπιστροφής
2. Σύνδεση του σωλήνα εξαερισμού.
Το στόμιο εξαερισμού DN 70 στο πάνω μέρος του δοχείου
είναι ανοικτό. Συνδέστε το σωλήνα εξαερισμού στο στόμιο
εξαερισμού με τη βοήθεια ενός εύκαμπτου τμήματος
σύνδεσης. Ο σωλήνας εξαερισμού πρέπει να καταλήγει σε
εξωτερικό ανοιχτό χώρο πάνω από το επίπεδο της οροφής,
σύμφωνα με τους τοπικούς κανονισμούς. Βεβαιωθείτε ότι η
χρήση των βαλβίδων εξαερισμού (πρόσθετος εξοπλισμός)
είναι σύμφωνη με τους τοπικούς κανονισμούς σε περίπτωση
που ο εξαερισμός πάνω από την οροφή δεν είναι δυνατός.
Μία εύκαμπτη σύνδεση μπορεί να εξασφαλιστεί εάν αφεθεί μία
απόσταση περίπου 3 cm μεταξύ του άκρου του σωλήνα
εξαερισμού και του στομίου εξαερισμού.
3. Σύνδεση της αντλίας διαφράγματος (προαιρετική).
Τοποθετήστε στην αντλία διαφράγματος στην πλευρά
κατάθλιψης. Για να διευκολύνετε τη συντήρηση της αντλίας
2. Τι
διαφράγματος, συνιστάται η τοποθέτηση μίας βάνας
απομόνωσης 1 1/2" στο στόμιο του δοχείου.
4. Στερεώστε το δοχείο στο δάπεδο.
Σχ. 25 Σημείο στερέωσης για τη στερέωση του δοχείου στο
δάπεδο
8. Τοποθέτηση του ελεγκτή LC 221
Η εγκατάσταση πρέπει να πραγματοποιηθεί από αδειούχο
προσωπικό σύμφωνα με τους τοπικούς κανονισμούς.
8.1 Θέση
Ο LC 221 μπορεί να τοποθετηθεί σε θερμοκρασίες περιβάλλοντος
που κυμαίνονται μεταξύ 0 °C ως +40 °C.
Κατηγορία προστασίας: IP56.
Τοποθετήστε τον ελεγκτή όσο το δυνατό πιο κοντά στη μονάδα
ανύψωσης.
Όταν εγκαθίσταται σε εξωτερικό χώρο, ο LC 221 πρέπει
τοποθετείται σε προστατευτική αποθήκη ή ντουλάπι. Ο LC 221
δεν πρέπει να εκτίθεται απευθείας στην ηλιακή ακτινοβολία.
8.2 Μηχανική εγκατάσταση
Σημείωση
Ακολουθήστε τα παρακάτω βήματα:
• Τοποθετήστε τον LC 221 σε μία επίπεδη επιφάνεια τοίχου.
• Τοποθετήστε τον LC 221 με τις εισόδους καλωδίου να
δείχνουν προς τα κάτω (επιπλέον είσοδοι καλωδίου, εάν
χρειάζεται, πρέπει να τοποθετηθούν στο κάτω έλασμα του
κιβωτίου).
• Τοποθετήστε τον LC 221 με τέσσερις βίδες μέσω των οπών
συναρμολόγησης στο πίσω έλασμα του κιβωτίου. Ανοίξτε τις
οπές συναρμολόγησης με ένα τρυπάνι 6 mm χρησιμοποιώντας
το πατρόν που προμηθεύεται με τον ελεγκτή. Τοποθετήστε τις
βίδες στις οπές συναρμολόγησης και σφίξτε γερά.
Τοποθετήστε τα πλαστικά καπάκια.
Προειδοποίηση
Πριν από την πραγματοποίηση οποιωνδήποτε
συνδέσεων στον LC 221 ή εργασιών στην αντλία,
φρεάτιο κ.λπ., πρέπει να εξασφαλιστεί ότι η παροχή
ηλεκτρικού ρεύματος είναι κλειστή καθώς κι ότι δεν
μπορεί να ανοίξει κατά λάθος.
Προειδοποίηση
Μην τοποθετείτε τον ελεγκτή LC 221 σε περιοχές
όπου υπάρχει κίνδυνος έκρηξης.
Προειδοποίηση
Όταν ανοίγετε τις οπές, προσέξτε να μην
καταστρέψετε τα καλώδια ή τους σωλήνες νερού και
αερίου. Εξασφαλίστε μία ασφαλή εγκατάσταση.
Ο LC 221 μπορεί να τοποθετηθεί χωρίς να αφαιρεθεί
το μπροστινό κάλυμμα.
