3. Descrizione generale

Le stazioni di sollevamento Grundfos Multilift M e MLD sono for-
nite complete di serbatoio di raccolta, pompa, sensore di livello,
pannello LC 221, valvola di non ritorno e collegamenti.
Di seguito una descrizione dei componenti.

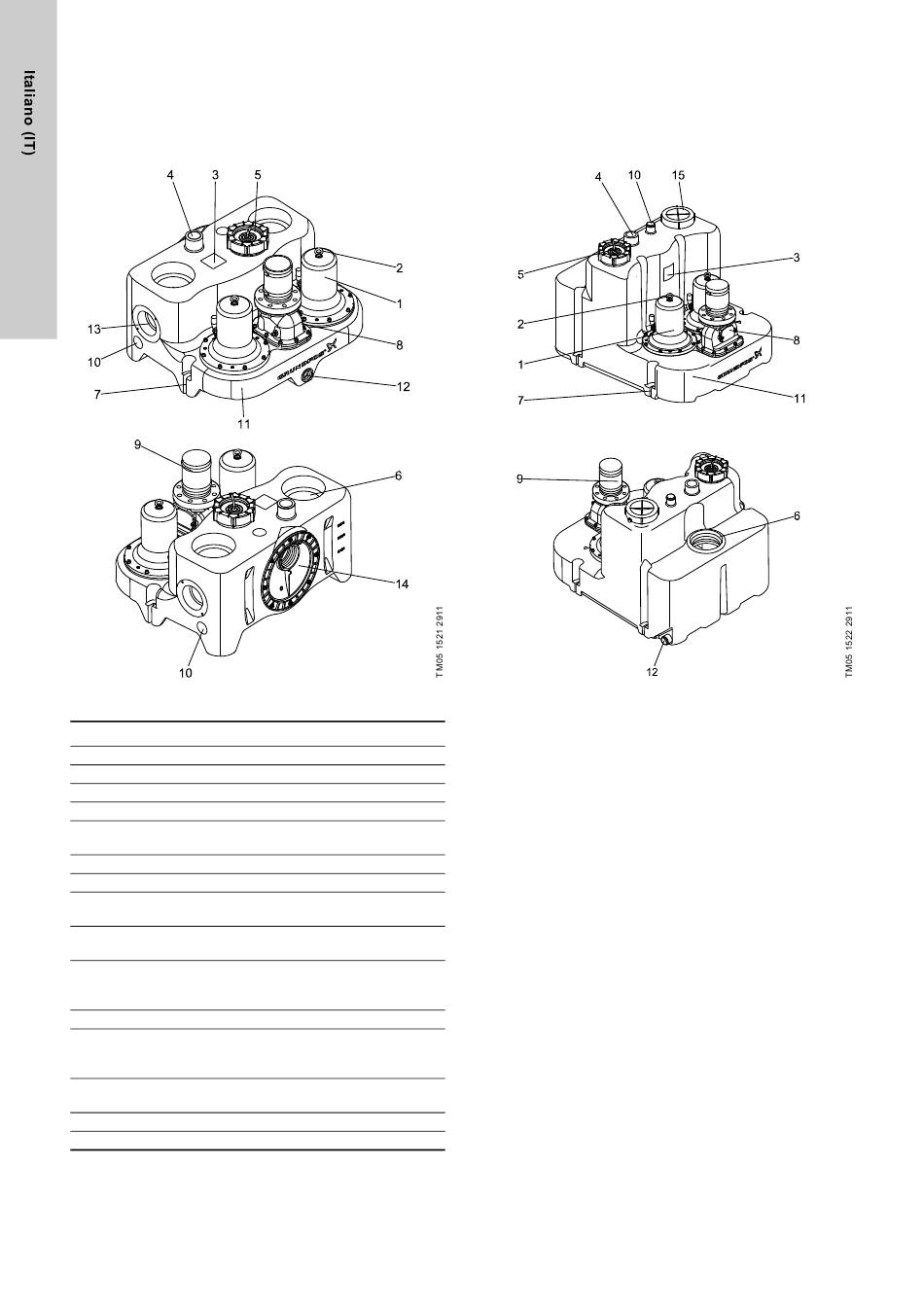

Fig. 1 Multilift MD, vista frontale e posteriore
Pos. Descrizione
1 Pompa
2 Anello di sollevamento per pompe
3 Targhetta di identificazione
4 Foro di spurgo DN 70 (diametro esterno, 75 mm), aperto
Tappo a vite per apertura di ispezione di tubo di pressione e
5
serbatoio
6 Ingresso verticale, DN 150 (la guarnizione è un accessorio)
7 Punto di fissaggio
Valvola di non ritorno a farfalla, DN 80, con coperchio di
8
ispezione e vite di scarico per sollevare l'aletta della valvola
Flangia adattatrice di scarico, DN 80, per tubo ∅110 con
9
connessione flessibile e 2 fascette
Ingresso laterale o superiore, DN 50, (le guarnizioni sono
10 accessori). Presa per MD, elemento di collegamento per
MLD
11 Serbatoio di raccolta con maniglia di trasporto integrata
Bocca da 1 1/2", per pompa a membrana azionata manual-
12 mente. Presa con guarnizione per MD; elemento di collega-
mento con tubi flessibili e fascette per MLD
Ingresso orizzontale, DN 100
13
(la guarnizione è un accessorio)
14 Disco di ingresso regolabile, DN 100 (DN 150 opzionale)
15 Coperchio di ispezione separato
314
Fig. 2 Multilift MLD, vista frontale e posteriore
