3. Загальний опис
Насосні станції Grundfos Multilift MD та MLD поставляються в
комплекті з накопичувальною ємністю, насосом, датчиком
рівня, LC 221 контролером, зворотним клапаном та
з'єднувальними аксесуарами.
Нижче наведені описи компонентів.

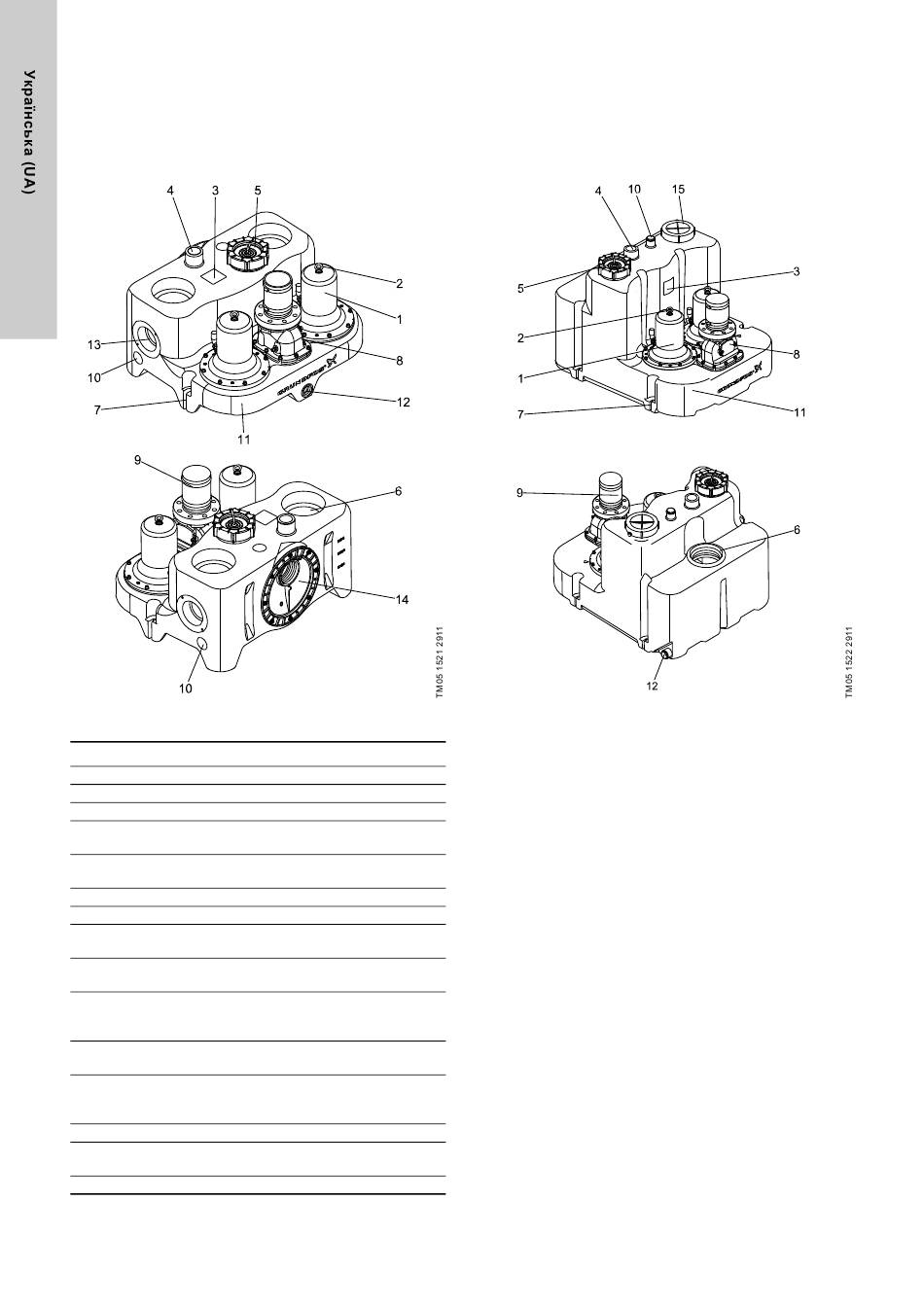

Рис. 1 Multilift MD, вигляд спереду і ззаду
Поз. Опис
1 Корпус насосу
2 Підйомний кронштейн для насоса
3 Заводська табличка (шильдик)
Вентиляційний порт, DN 70 (зовнішній діаметр, 75 мм),
4
відкрито
Гвинтова кришка для тиску в трубі та контрольне
5
відкриття емності
6 Вертикальний вхід, DN 150, (ущільнення є аксесуаром)
7 Фіксуючі точки
Зворотній клапан, DN 80, з оглядовою кришку і зливним
8
гвинтом, щоб піднімати клапан.
Розрядний фланцевий адаптер, DN 80, для труби
9
∅110 з гнучкими з'єднанням і 2 затискачами
Боковий чи верхній вхід, DN 50, (ущільнення є
10 аксесуаром). роз'єм для MD; з'єднувальний елемент для
MLD.
Накопичувальна ємність з ручкою для перенесення,
11
вбудованою в ємність
Порт для ручного мембранного насоса, 1 1/2 ".
12 Роз'м з ущільненням для MD; з'єднувальний елемент з
гнучким шлангом з'єднання і затискачі для MLD
13 Горизонтальний вхід, DN 100, (ущільнення є аксесуаром)
Регульований диск на вході, DN 100
14
(DN 150 додатково як аксесуар)
15 Окрема кришка інспекції
622
Рис. 2 Multilift MLD, вигляд спереду і ззаду
