5.1.1 Sběrná nádrž
Plynotěsná, bezzápachová a tlakotěsná sběrná nádrž je
vyrobena z polyetylénu (PE) odolného k odpadním vodám a má
všechny potřebné otvory pro připojení sacích potrubí, výtlačného
potrubí, odvzdušňovacího potrubí a ručního membránového
čerpadla, které je k dispozici jako příslušenství.
Sběrná nádrž MD má otočný, excentrický vstupní kotouč vzadu,
umožňující nastavení vstupu na jakoukoli výšku mezi 180
a 315 mm nad podlahou. Nejčastější výšky jsou označeny vedle
vstupu. Viz část 7.3 Postup instalace čerpací
Kromě toho, sběrné nádrže nabízí tři horizontální vstupní otvory
po stranách (2 x DN 100 a 2 x DN 50) a tři vertikální vstupní
otvory v horní části nádrže (2 x DN 150 a 1 x DN 50).
Středy horizontálních vstupů jsou 120 mm (DN 50) a 250 mm
(DN 150) nad podlahou.
Boční a zadní vstupy jsou 180 a 250 mm nad podlahou pro
připojení k přímému závěsnému nebo na podlaze stojícímu WC
dle EN 33 a EN 37. Další sanitární zařízení lze připojit k jiným
hrdlům.
Sběrná nádrž MLD nabízí jeden vertikální vstup, DN 50 v horní
části nádrže a jeden vertikální vstup, DN 150 ve vystouplé části
nádrže.
Objem a užitný objem nádrže (tj. objem mezi zapnutím
a vypnutím čerpadla) čerpacích stanic Grundfos Multilift MD
a MLD plyne z následující tabulky:
MD
Výška vtokového hrdla [mm]
Celkový objem nádrže [l]
Užitečný objem nádrže [l]
MLD
Výška vtokového hrdla [mm]
Celkový objem nádrže [l]
Užitečný objem nádrže [l]
Nastavení příslušné zapínací vstupní hladiny musí být provedeno
během fáze uvedení do provozu pomocí menu nastavení.
Viz část 6.2 Menu nastavení.
První krok po připojení napájecího napětí je fáze zapnutí
s nastavením hladiny.
Pro minimalizaci usazování sedimentu v nádrži je dno nádrže
zkoseno pro optimální odvod odpadní vody do čerpadla.
5.1.2 Čerpadla
Oběžná kola jsou konstruována jako plnoprůtočná vírová oběžná
kola Vortex, která zajišťují prakticky stejný výkon po celou dobu
životnosti čerpadla. Těleso statoru motoru je vyrobeno z litiny.
Čerpadlo má mechanickou hřídelovou ucpávku.
Více technických údajů je uvedeno v části
Jednofázové motory jsou chráněny termospínačem ve vinutí
a fungují přes kondenzátor uvnitř ovládací skříňky.
Třífázové motory jsou chráněny termospínačem ve vinutí
a dodatečným motorovým spouštěčem v ovládací skříňce
Multiliftu MD/MLD22, 24, 32 a 38 které odstaví motor v případě
přetížení.
V případě nesprávného sledu fází u třífázových čerpadel bude
řídící jednotka signalizovat poruchu a blokovat zapnutí čerpadla
(čerpadel). Pro korekci sledu fází, viz obr. 14. Směr otáčení je
popsán v odstavci 10.2 Motor.
Jestliže je motor přetížený, automaticky vypne.
Po ochlazení na normální teplotu se motor spustí
Pokyn
automaticky.
Výkonnostní křivky jsou k dispozici v přehledu údajů, který lze
stáhnout pomocí QR kódu nebo následujícího odkazu:
60
stanice.
180 250 315
130
49 69 86
560
270
190
12. Technické údaje.
http://net.grundfos.com/qr/i/98288126
5.1.3 Hřídelová ucpávka
Čerpadlo má tři hřídelové ucpávky, olejové komory mezi nimi jsou
vyplněny po dobu životnosti, a proto nevyžadují žádnou údržbu.
Pro výměnu v případě servisu, viz prosím servisní instrukce.
5.1.4 Kabel motoru
Přívodní elektrický kabel je připojen k motoru přes kabelovou
průchodku. Třída krytí je IP68. Délka kabelu je buď 4 m nebo
10 m.
Typový štítek motoru
1 DK - 8850 Bjerringbro, Denmark
Prod.-Nr. 98189706 - A
2
P.c. 1217
f 50
3
Phases 3
4
U 400
V
5
5.3 A
I
1/1
6
2.8
P kW
1
7
P 2.2
2
8

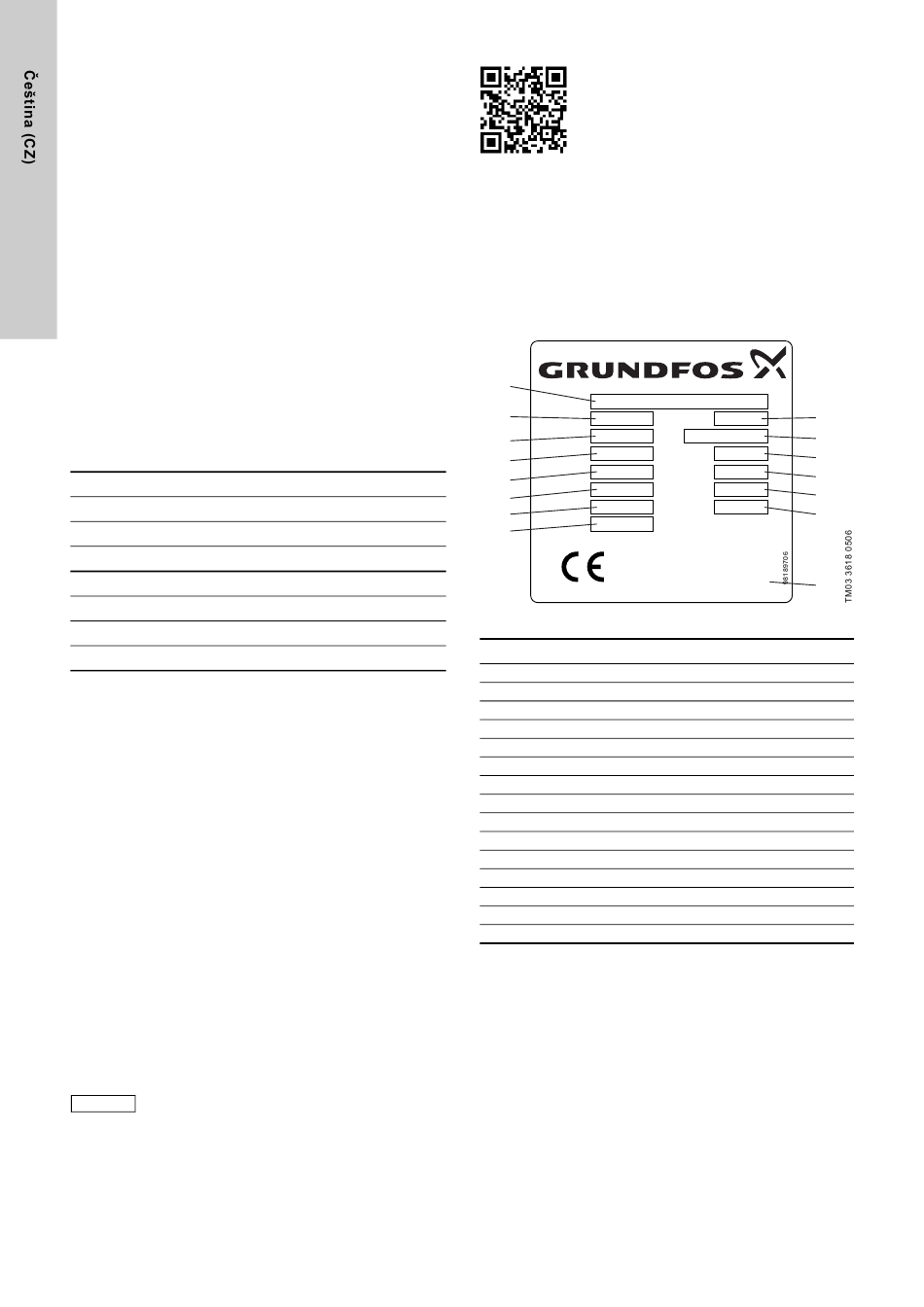

Obr. 4 Typový štítek motoru
Pol. Popis
1 Objednací číslo a model
2 Výrobní kód, rok a týden
3 Frekvence
4 Počet fází
5 Jmenovité napětí
6 Jmenovitý proud
7 Příkon
8 Výkon na hřídeli
9 Sériové číslo
10 Provozní režim
11 Účiník
12 Jmenovité otáčky
13 Třída izolace
14 Hmotnost
15 Země původu
Serial no. 001 9
Hz S3-40%-1min
10
0.77
11
-1
n 1405 min
12
F
13
G 24 kg
14
IP68
Made in Germany
15
