7.2 Uputstva za instalaciju prepumne stanice
Smernice za pravilno mehnaičko instaliranje prepumpne stanice
su u skladu sa EN 12056-4.
Pogledajte poglavlje 7.1.1 Skice
• Instalirajte prepumpnu stanicu na odgovarajućem mestu i
prostoru koji je ventiliran sa 60 cm slobodnog prostora oko
svih delova koje treba servisirati i raditi.
• Obezbedite sabirnu jamu za pumpu ispod nivoa poda. Ako je
prepumpna stanica instalirana u podrumu u kojem postoji rizik
od prodora podzemne vode, preporučljivo je (u nekim
zemljama u obavezno) da instalirate drenažnu pumpu u
zasebnom slivniku ispod nivo poda koja bi drenirala prostoriju.
Pogledajte sl 15 i 16.
Sabirni rezervoar, pumpa i kablovi mogu da budu
Savet
potopljeni (maks. 2 m za 7 dana).
Regulator mora da bude instaliran na suvom i dobro
Pažnja
provetrenom mestu.
• Svi cevni spojevi moraju da budu fleksibilni da bi se smanjila
buka.
• Prepumpna stanica mora da bude osigurana od dizanja i
uvijanja.
• Sve ispusne cevi iz prepumpnih stanice, membrana pumpe i
drenažene pumpe moraju da imaju odušak iznad lokalnog
nivoa ustajale vode. Najviša tačka oduška/kontra zaptivača
vode mora da bude iznad nivoa ulice. Pogledajte sl
• Na ispusne cevi, od DN 80 i veće, instalirajte izolacioni ventil.
Obezbedite izolacioni ventil u ulaznom vodu.
• Površinske vode ne smeju biti ispuštene u prepumpnu stanicu
unutar zgrade. Za to je potrebna posebna prepumpna stanica
izvan zgrade.
• Prepumpna stanica mora da ima odobren nepovratini ventil u
skladu sa EN 12050-4.
• Zapremina ispusne cevi iznad nepovratnog ventila do nivoa
otpadne vode mora da bude manja od efektivne zapremine
rezervoara.
• Generalno, prepumpna stanica za crnu otpadnu vodu mora biti
odzračena iznad nivoa krova. Međutim, dopušteno je izvesti
odzračavanje, kao sekundarno odzračavanje, u ventilacioni
sistem glavne zgrade. Specijalni odzračni ventili
(dodatna oprema) treba da se postavi izvan zgrade.
• Ako se ispusna voda ispušta u rezervoar za sakupljanje,
vod za sakupljanje mora da ima nagib proporcije od najmanje
h/d = 0,7. Sabirni vod mora biti za najmanje jedan nominalni
prečnik veći nakon spoja ispusne cevi.
• Regulator mora da se postavi u prostor koji je siguran od
poplava i da ima alarm.
• Koristite membransku pumpu za jednostavno, ručno
pražnjenje sabirnog rezervoara u slučaju kvara pumpe
(nije obavezno).
508
instalacije.
15 i 16.
7.3 Procedura za instaliranje prepumpne stanice
7.3.1 Priključci ulazne cevi, Multilift MD
1. Proverite opseg isporuke.
Za domet isporuke pogledajte poglavlje
2. Pripremite podesivi ulaz koji je na zadnjoj strani Multilift MD.
Ulaz diska koji se okreće ima DN 100 ulaz i moguće je
podesiti ulaz visine na bilo koju visinu između 180 i 315 mm
iznad nivoa poda. Uobičajene visine, 180, 250 i 315 mm,
označene su pored ulaza. Pogledajte sl. 17. Ulazni disk sa
DN 150 je dostupan kao dodatna oprema. Pogledajte sl. 18.
Zavrtnji oko spoljnog prstena na ulaznom disku nisu skroz
pritegnuti kako bi ulazni disk mogao da se okreće.
Ovo omogućava da se ulazni disk podesi na željenu visinu.
Kada podesite željenu visinu, zategnite sve zavrtnje.
Svi zavrtnji moraju da budu zategnuti maks. 9 Nm.
Pre nego što priključite Multilift MD, obratite pažnju
da se prilikom okretanja ulaznog diska radi
podešavaja visine ulazne cevi, bočno sa njom
Savet
pokreću i prepumpna stanica i ispust (maks. 72,5
mm). Pogledajte sl. 17.

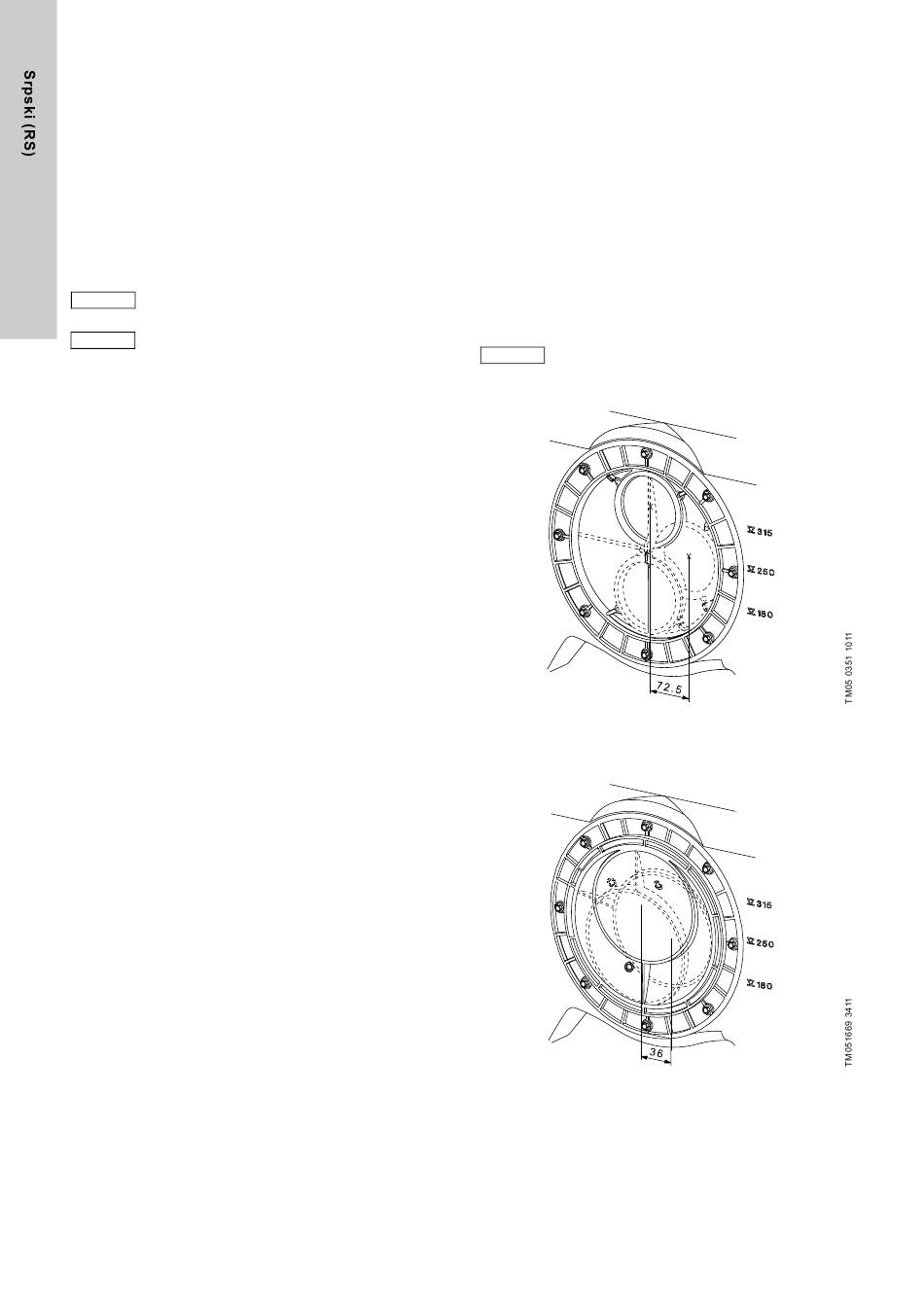

Slika 17 DN 100 ulazni disk, može da se podešava između
180 i 315 mm iznad poda do sredine ulazne cevi
Slika 18 Opcioni DN 150ulazni disk, može da se podešava
između 207 i 279 mm iznad poda do sredine ulazne
cevi
2. Opseg isporuke.
