5.1.5 Vienvirziena vārsts
DN 80 vienvirziena vārsts ietver iekšējā atloka pacelšanai
paredzētu izlaišanas skrūvi, lai izvadītu šķidrumu no izplūdes
caurules tehniskās apkopes vai servisapkalpošanas gadījumā.
Vārsts ir izveidots un pārbaudīts saskaņā ar EN12050-4.
Sk. 5. ilustrācijā.
Pirms izlaišanas skrūves pagriešanas nedaudz
Piezīme
jāatgriež sprostuzgrieznis.

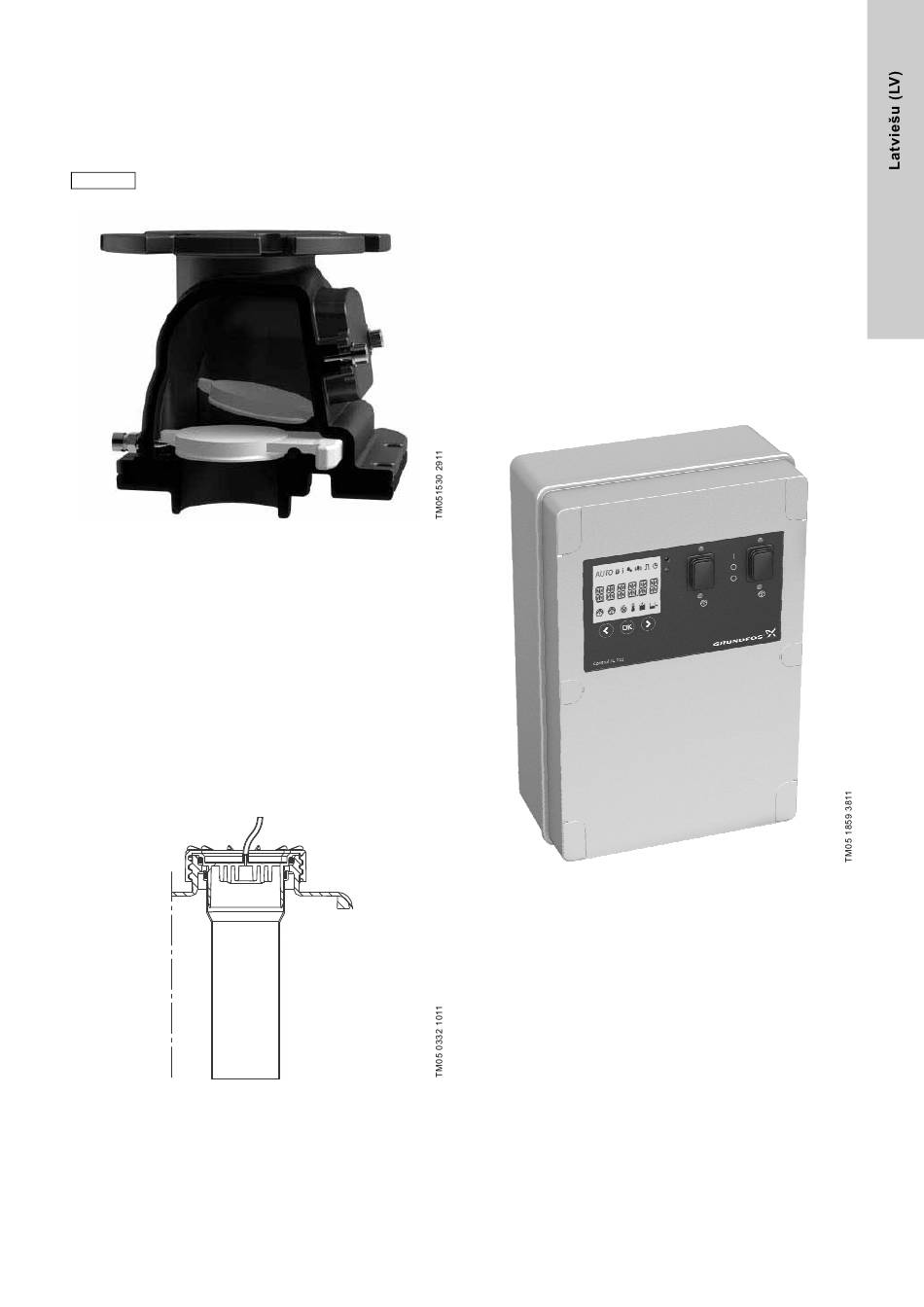

5. ilustr. Divvērtņu vienvirziena vārsts, DN 80
5.1.6 Līmeņa devējs
Regulatorā ievietotais pjezorezistīvais spiediena devējs ar
šļūtenes palīdzību ir savienots ar spiediencauruli tvertnē.
Uzskrūvējamais vāciņš, kur šļūtene ir pievienota, ietver
savienojumu DN 100 caurulei. Šī caurule, spiediencaurule, ieiet
tvertnē. Pieaugošs šķidruma līmenis saspiež gaisu
spiediencaurulē un šļūtenē un pjezorezistīvais sensors pārveido
izmainījušos spiedienu analogā signālā. Vadības bloks lieto
analogo signālu, lai ieslēgtu un izslēgtu sūkni un norādītu augsta
ūdens līmeņa avārijsignalizāciju. Spiediencaurule ir fiksēta zem
uzskrūvējamā vāciņa, un to var izņemt, ja ir nepieciešams veikt
tehnisko apkopi, servisapkalpošanu vai attīrīt caurules iekšpusi.
Apaļā šķērsgriezuma blīvgredzens nodrošina hermētiskumu.
Pegādātās šļūtenes garums ir 4 vai 10 m. Šļūtene jāsavieno ar
regulatoru.
6. ilustr. Uzskrūvējamais vāciņš ar šļūteni un DN 100 cauruli
5.2 Regulators LC 221
LC 221 ir speciāli GRUNDFOS notekūdeņu pārsūknēšanas
mezglu MULTILIFT MD un MLD vadīšanai un kontrolēšanai
paredzēts līmeņa regulators. Vadības pamatā ir signāls, kas
pastāvīgi tiek saņemts no pjezorezistīvā, analogā līmeņa
sensora.
Līmeņa regulators ieslēdz un izslēdz MULTILIFT MD un MLD
sūkņus atbilstīgi līmeņa sensora mērītajam šķidruma līmenim.
Sasniedzot pirmo ieslēgšanas līmeni, ieslēgsies pirmais sūknis,
savukārt tad, kad šķidruma līmenis ir pazeminājies līdz izslēgšanas
līmenim, regulators izslēgs sūkni. Ja šķidruma līmenis paaugstinās
līdz otrajam ieslēgšanas līmenim, ieslēgsies arī otrais sūknis,
savukārt tad, kad šķidruma līmenis ir pazeminājies līdz izslēgšanas
līmenim, regulators izslēgs sūkņus.
Ieslēgšanas mainās starp diviem sūkņiem.
Ja vienam sūknim ir bojājums, sūknēšanas funkcijas pārņem otrs
sūknis (automātiska sūkņu pārslēgšana).
Avārijsignalizācija tiks norādīta tad, kad tvertnē būs augsts ūdens
līmenis, tiks konstatēts sūkņa bojājums utt.
Bez tam līmeņa regulatoram ir vēl vairākas funkcijas, kas ir
aprakstītas zemāk.
7. ilustr. Notekūdeņu pārsūknēšanas mezglam
MULTILIFT MD un MLD domātais līmeņa regulators
LC 221
Regulatoram LC 221 ir šādas funkcijas:
• notekūdeņu sūkņu ieslēgšanas/izslēgšanas vadība uz
pjezorezistīvā līmeņa sensora pastāvīga signāla pamata,
nodrošinot mainīgu darbību un automātisku pārslēgšanu
sūkņa bojājuma gadījumā;
• motora aizsardzība, izmantojot motora aizsargslēdzi un/vai
strāvas mērīšanu, kā arī termoreleju savienojumu;
• motora aizsardzība, izmantojot darba laika ierobežošanu ar
sekojošu avārijas darbību. Normālais darba laiks ir maks.
25 sekundes (MD) un 55 sekundes (MLD), un darba laiks ir
ierobežots līdz trim mīnūtēm (sk. punktā
indikāciju apraksts, bojājuma kods F011);
• automātiska izmēģinājuma darbība (2 sekundes) ilglaicīgos
neizmantošanas periodos (24 stundas pēc pēdējās darbības);
• atkārtotas ieslēgšanas aizkave līdz 45 sekundēm, pēc
energoapgādes pārtraukuma atgriežoties pie tīkla
energoapgādes (lai izlīdzinātu tīkla slodzi, ja vienā laikā tiek
ieslēgtas vairākas iekārtas);
6.4 Bojājuma
