7.3.2 Тръбни връзки на входа, Multilift MLD
1. Проверете съдържанието на доставения комплект.
За съдържанието на комплекта вижте раздел
2. Съдържание на доставяния
2. Подгответе ∅150 входа.
Използвайте боркорона ∅150, за да пробиете отвора по
вдлъбнатата линия. Вижте фиг. 21. Минималното ниво на
входа на резервоара за MLD е приблизително 560 mm.
Вижте фиг. 23.
3. Подгответе допълнителния ∅50 вход.
Изрежете по стъпаловидната линия на ∅50 входа в
горната част на резервоара.

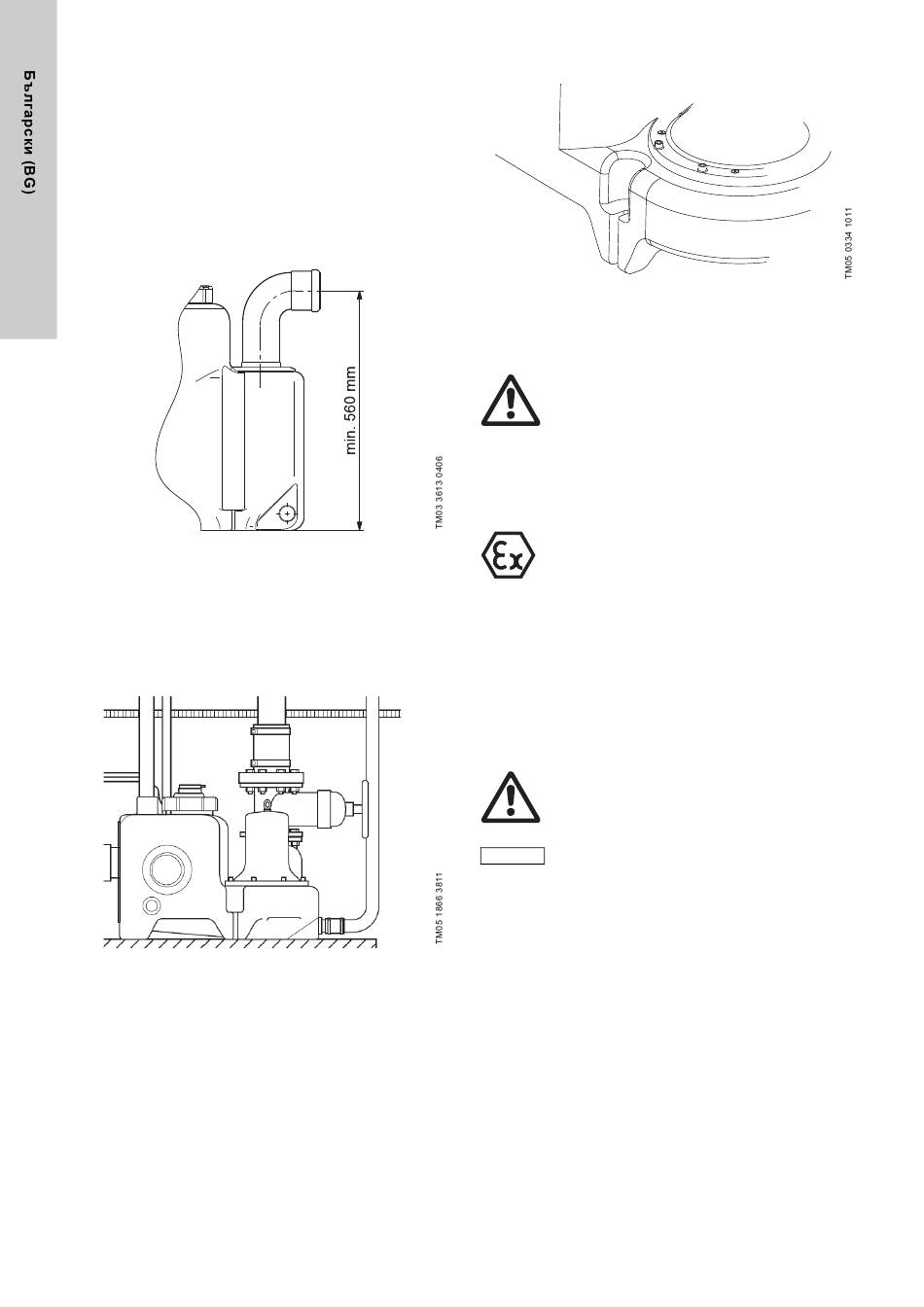

Фиг. 23 Минимално ниво на входа за MLD
7.3.3 Други връзки към Multilift MD и MLD
1. Свържете нагнетателната тръба.
Монтирайте спирателен кран между възвратния вентил и
доставената гъвкава връзка, DN 100 (вътрешен диаметър
110 mm). Гъвкава връзка може да бъде осигурена, ако е
оставено разстояние от приблиз. 3 cm между краищата на
свързващия елемент и нагентателните тръби.
Фиг. 24 Спирателен кран над възвратния вентил
2. Свържете вентилационната тръба.
Вентилационният порт DN 70 в горната част на
резервоара е отворен. Свържете вентилационната тръба
към вентилационния порт чрез гъвкаво съединение.
Вентилационната тръба трябва да се отведе над покрива
към атмосферата съгласно местните разпоредби.
Проверете изискванията на местните разпоредби за
използвате на вентилационни вентили (аксесоар), ако не е
възможна вентилация над покрива. Гъвкава връзка може
да се осигури, ако бъде оставено разстояние от приблиз.
3 cm между края на вентилационната тръба и
вентилационния порт.
3. Свържете диафрагмената помпа (опция).
Монтирайте диафрагмената помпа откъм нагнетателната
страна. За да улесните обслужването на диафрагмената
помпа, е препоръчително да монтирате 1 1/2" спирателен
кран към отвора на резервоара.
48
комплект.
4. Фиксирайте резервоара към пода.
Фиг. 25 Точка за фиксиране на резервоара към пода
8. Монтиране на контролер LC 221
Предупреждение
Преди да изпълните каквито и да е връзки към LC
221 и преди да започнете каквато и да е работа по
помпата, шахтата и др., уверете се, че
захранването е изключено и не може да бъде
включено случайно.
Монтажът трябва да се извърши от оторизиран персонал в
съответствие с местните разпоредби.
8.1 Местоположение
Предупреждение
Не монтирайте контролера LC 221 във
взривоопасна среда.
LC 221 може да бъде монтиран при околна температура в
диапазона от 0 °C до +40 °C.
Клас на защита: IP56.
Монтирайте контролера възможно най-близо до подемната
станция.
При монтаж на открито, LC 221 трябва да бъде поставен в
предпазна кутия или шкаф. LC 221 не трябва да бъде
изложен на пряка слънчева светлина.
8.2 Механичен монтаж
Предупреждение
Когато пробивате отвори, внимавайте да не
повредите кабелите или тръбите за вода и газ.
Осигурете безопасен монтаж.
LC 221 може да бъде монтиран, без да се
Указание
отстранява предният капак.
Процедирайте по следния начин:
• Монтирайте LC 221 към равна стена.
• Монтирайте LC 221 така, че кабелните входове да сочат
надолу (допълнителните кабелни входове, ако е
необходимо, трябва да се монтират към долната част на
корпуса).
• Монтирайте LC 221 с помощта на четири винта през
монтажните отвори на гърба на корпуса.
Пробийте монтажните отвори с 6 mm свредло, като
използвате схемата за пробиване, доставена с
контролера. Поставете винтовете в монтажните отвори и
ги затегнете здраво. Поставете пластмасовите капачки.
