3. Algemene beschrijving

Grundfos Multilift MD en MLD opvoerinstallaties worden compleet
geleverd met opvangtank, pompen, niveausensor, LC 221 rege-
laar en koppelstukken.
Hieronder volgt een omschrijving van de onderdelen.

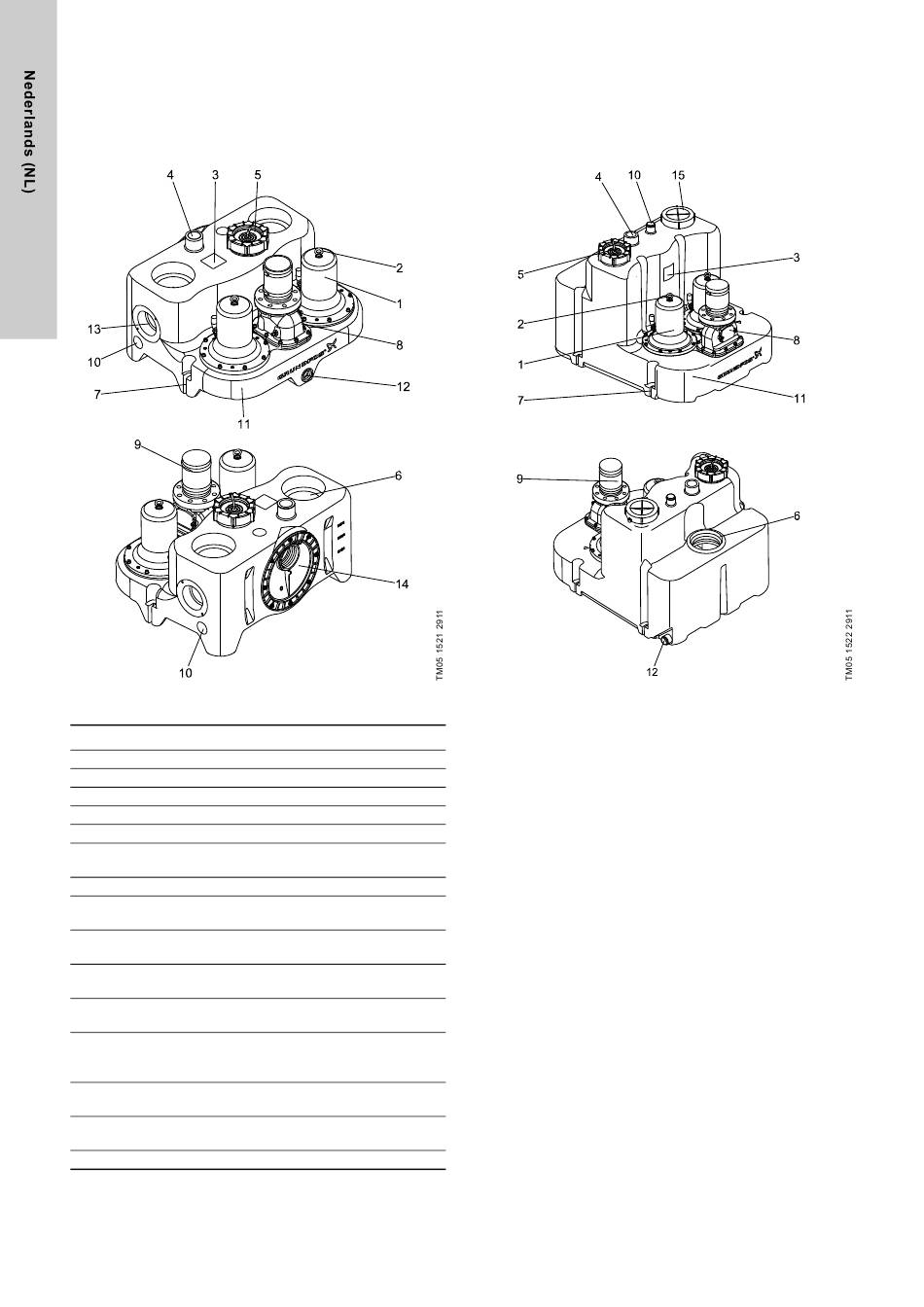

Afb. 1 Multilift MD, voor- en achteraanzicht
Pos. Omschrijving
1 Pomp
2 Hijsoog voor de pompen
3 Typeplaatje
4 Ontluchtingsopening, DN 70 (buitendiameter, 75 mm), open
5 Schroefdop voor drukleiding en tankinspectieopening
Verticale instroomopening, DN 150
6
(afdichting is toebehoren)
7 Bevestigingspunt
Terugslagklep, vlinder-type, DN 80, met inspectiedeksel en
8
aftapschroef om de klep op te tillen.
Persadapterflens, DN 80, naar leiding ∅110 met flexibel
9
koppelstuk en 2 klemmen
Instroomopening aan zij- of bovenkant, DN 50 (afdichtingen
10
zijn toebehoren). Mof voor de MD; koppelstuk voor de MLD
Opvangtank met draagbeugel vormgegeven in het tankli-
11
chaam
Aansluiting voor handmatig bediende membraanpomp, 1
12 1/2". Mof met afdichting voor de MD; koppelstuk met flexi-
bele aansluitslang en klemmen voor de MLD
Horizontale instroomopening, DN 100
13
(afdichting is toebehoren)
Instelbare schijfvormige instroomopening, DN 100
14
(DN 150 optie als toebehoren)
15 Losse inspectiedeksel
390
Afb. 2 Multilift MLD, voor- en achteraanzicht
