7.3.2 Belépő csőcsatlakozás, Multilift MLD
1. Szállítási terjedelem ellenőrzése.
A szállítási terjedelmet a 2. Szállítási terjedelem
részletezi.
2. Készítsen ∅150 bemenetet.
Használjon ∅150 körkivágót a bemeneti nyílás elkészítéséhez
a bemélyedés mentén. Lásd. 21. ábra. Az MLD tartály
minimális belépő magassága kb. 560 mm. Lásd 23. ábra.
3. Készítse el a kiegészítő ∅Ø50 bemenetet.
A lyukat a tartály tetején az ∅50 belépő csonkhoz tartozó
vonalnak megfelelően vágja ki.

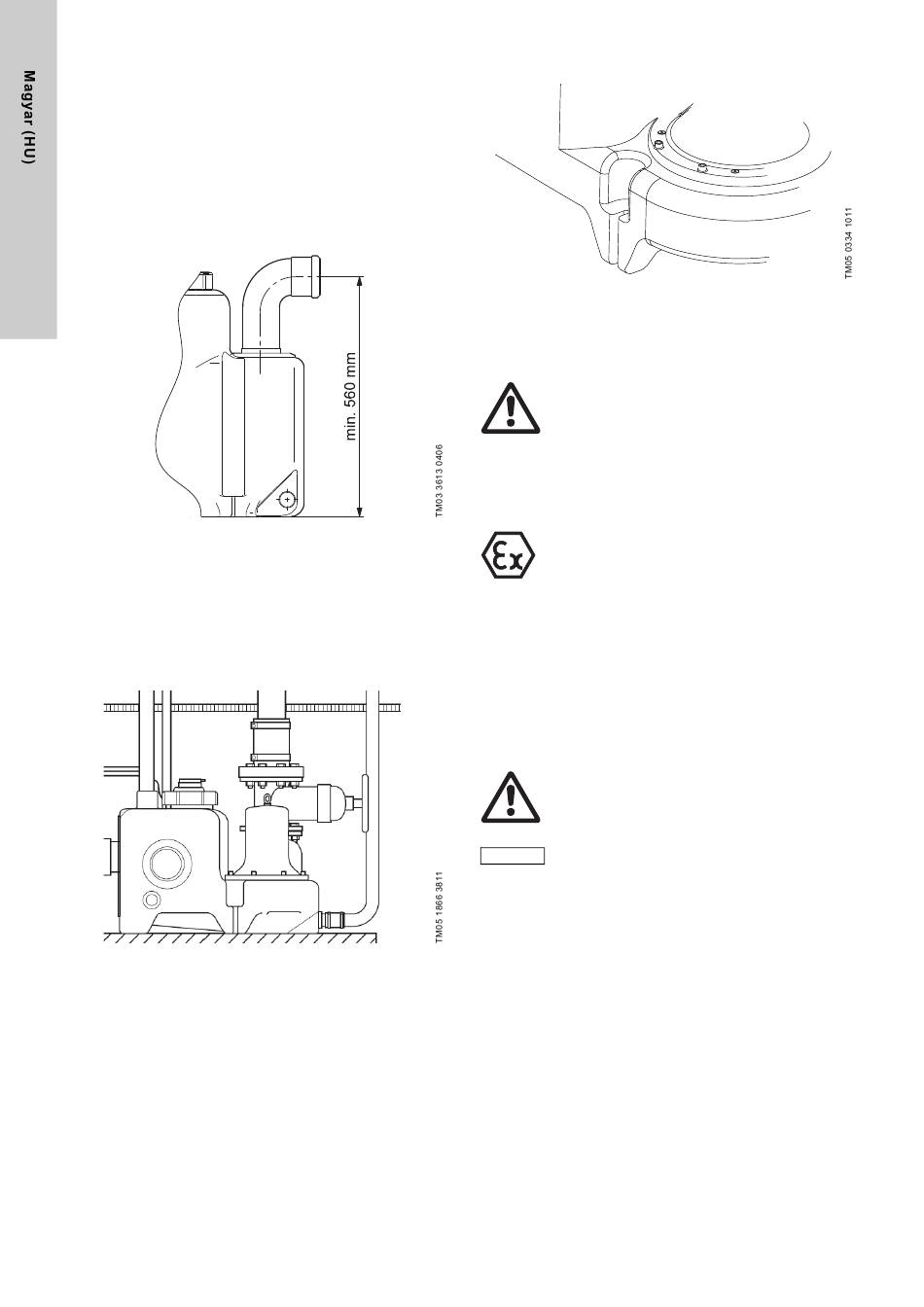

23. ábra Minimum befolyási szint, MLD
7.3.3 További csőcsatlakozások, Multilift MD és MLD
1. Csatlakoztassa a nyomóvezetéket.
Építsen be elzáró szelepet a visszacsapó szelep és
a rugalmas csatlakozó elem közé, DN 100 (belső átmérő
110 mm). Rugalmas csatlakozás biztosítható, ha kb. 3 cm
távolságot hagy a csatlakozó csőcsonk és a nyomóoldali
vezetékek között.
24. ábra Elzáró szerelvény a visszacsapó szelep tetején
2. Csatlakoztassa a szellőző vezetéket.
A DN 70-es szellőző csonk a tartály tetején nyitott.
Csatlakoztassa a szellőző vezetéket a szellőző csonkhoz egy
rugalmas közdarabbal. A levegőztető csövet ki kell vezetni
a tetőszint fölé a szabadba a helyi előírásoknak megfelelően.
Ha nem lehetséges a tető fölé vezetni a szellőző csövet,
ellenőrizze, hogy a szellőztető szelepek (tartozék) használata
a helyi szabályok szerint engedélyezett-e.
Rugalmas csatlakozás biztosítható, ha kb. 3 cm távolságot
hagy a szellőző vezeték vége és a csatlakozó ág között.
3. Kézi membránszivattyú csatlakoztatása (opciós).
A kézi membránszivattyút a nyomóoldalra kell beszerelni.
A kézi membránszivattyú szerelésének megkönnyítése
érdekében tanácsos egy 1 1/2"-os elzáró szelepet beépíteni
a tartály csatlakozójához.
304
4. A tartály rögzítése a padlóhoz.
fejezet
25. ábra Rögzítőpontok a tartály padlóhoz történő
8. Az LC 221 vezérlő telepítése
Az elektromos bekötést csak szakember végezheti, a helyi
előírásoknak megfelelően.
8.1 Beépítés helye
Az LC 221 vezérlőszekrény telepítése 0 °C és +40 °C közötti
környezeti hőmérsékletű helyre történhet.
Védettségi osztály: IP56.
A vezérlőt a lehető legközelebb telepítse az átemelő
berendezéshez.
Amennyiben kültérre telepíti, az LC 221 vezérlést el kell látni
védőtetővel vagy kültéri tokozattal. Az LC 221 vezérlést nem
szabad közvetlen napfénynek kitenni.
8.2 Gépészeti telepítés
Megjegyz.
Kövesse az alábbiakat:
• Az LC 221-et sík falfelületre szerelje fel.
• Az LC 221-et a kábelbemenetekkel lefelé szerelje fel
(további kábelbemeneteket, ha szükséges, a vezérlőszekrény
alsó lapjára kell telepíteni).
• Rögzítse az LC 221-et négy csavarral, a vezérlőszekrény
hátoldalán lévő furatok segítségével. A szerelőlapot 6 mm-es
lyukasztóval lyukassza ki, a vezérlővel együtt szállított
lyuksémát felhasználva. Rögzítse a csavarokat a rögzítő
furatokba és rögzítse erősen. Tegye a helyére a műanyag
kupakokat.
rögzítéséhez
Figyelmeztetés
Mielőtt bármilyen munkát végezne az LC 221
egységen, vagy az átemelő berendezésen stb.,
kapcsolja le az áramellátást, és győződjön meg róla,
hogy az véletlen visszakapcsolás ellen biztosított.
Figyelmeztetés
Ne telepítse az LC 221 vezérlőt robbanásveszélyes
környezetbe.
Figyelmeztetés
A furatok kialakításakor ügyeljen arra, hogy ne sértse
a falban futó kábeleket, vezetékeket. Gondoskodjon
a biztonságos telepítésről.
Az LC 221 az előlap eltávolítása nélkül szerelhető
fel.
