3. Opšti opis
Grundfos Multilift MD i MLD prepumpne statice imaju sabirni
rezervoar, pumpe, senzor nivoa, LC 221 regulator i dodatnu
opremu za povezivanje.
U nastavku sledi opis pojedinih delova.

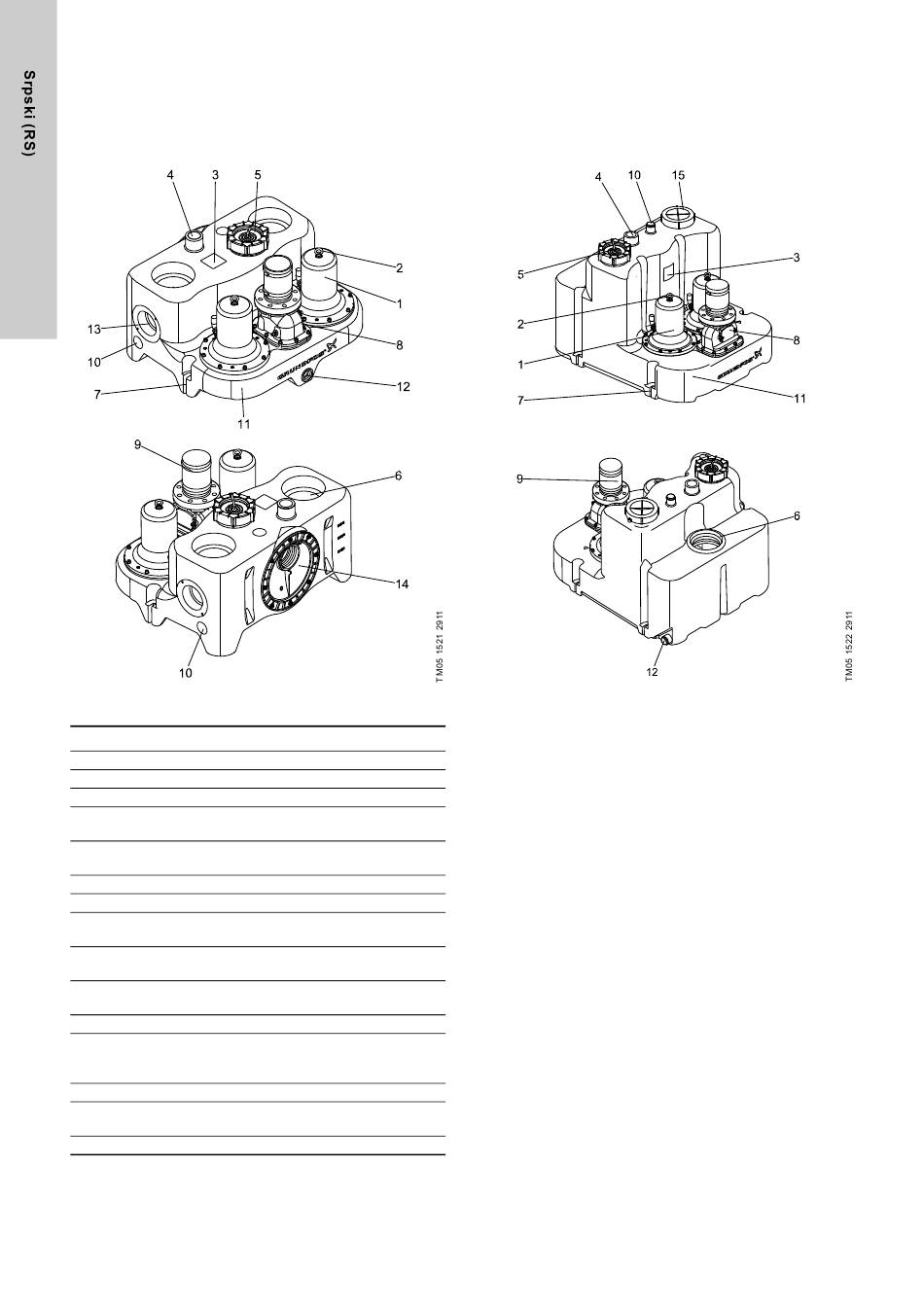

Slika 1 Multilift MD izgled sa prednje i zadnje strane
Poz. Opis
1 Pumpa
2 Kuka za podizanje pumpe
3 Natpisna pločica
Priključak za odzračivanje, DN 70 (spoljni prečnik,
4
75 mm), otvoren
Poklopac zavrtnja za cev pod pritiskom i otvor za
5
pregledanje rezervoara
6 Vertikalni ulaz, DN 150 (zaptivka je dodatna oprema)
7 Tačka učvršćivanja
Nepovratni leptir ventil, DN 80, sa poklopcem za pregled
8
i zavrtnjem za dreniranje koji podiže poklopac ventila
Adapter ispusne prirubnice, DN 80, do creva ∅110 sa
9
fleksibilnim delom za povezivanje i 2 spone
Ulaz sa strane i gore, DN 50 (zaptivke su dodatna
10
oprema). Utičnica za MD; priključak za MLD
11 Sabirni rezervoar sa integrisanom drškom za nošenje
Priključak za manuelno upravljanje membranom pumpe,
12 1 1/2". Utičnica sa zaptivkom za MD; priključak sa
fleksibilnim priključnim crevom i sponama za MLD
13 Horizontalni ulaz, DN 100 (zaptivka je dodatna oprema)
podesivi ulazni disk, DN 100
14
(DN 150 opcija kao dodatna oprema)
15 Zaseban poklopac za pregled
494
Slika 2 Multilift MLD izgled sa prednje i zadnje strane
