7.2 Navodila za namestitev črpalne postaje
Navodila za pravilno mehansko namestitev črpalne postaje
skladno s standardom EN 12056-4.
Glejte razdelek 7.1.1 Skice za
• Namestite črpalno postajo v pravilno osvetljeno in
prezračevano sobo s 60 cm prostora okoli vseh delov, ki jih je
potrebno servisirati ali upravljati.
• Zagotovite jašek pod ravnijo tal. Če je črpalna postaja
nameščena v kleti, kjer obstaja nevarnost za vdor podtalnice,
je za odstranjevanje vode priporočljivo (v nekaterih državah
obvezno) namestiti drenažno črpalko v jašku pod tlemi.
Glejte sliki 15 in 16.
Zbiralna posoda, črpalka in kabli utegnejo biti
Nasvet
poplavljeni (najv. 2 m za 7 dni).
Krmilnik je treba namestiti na suho in dobro
Opozorilo
prezračeno mesto.
• Vsi cevni priključki morajo biti prilagodljivi za zmanjšanje
resonance.
• Črpalne postaje morajo biti zavarovane pred dvigom in
zasukom.
• Vse tlačne cevi iz črpalne postaje, membranske in drenažne
črpalke morajo imeti zanko nad lokalnim nivojem odpadnih
voda. Najvišja točka zanke/povratnega vodotesnega tesnila
mora biti nad nivojem ceste. Glejte sliki
• Za tlačne cevi DN 80 in višje na tlačno cev namestite zaporni
ventil. Prav tako zagotovite izolacijski ventil na vhodni liniji.
• Površinska voda ne sme biti izpuščena v črpalno postajo
znotraj stavbe. To bi moralo imeti lastno črpališče zunaj
stavbe.
• Črpalne postaje morajo biti opremljene z odobrenimi
nepovratnimi ventili, ki so v skladu z EN 12050-4.
• Prostornina izhodne cevi nad nepovratnim ventilom do
gravitacijskih cevi mora biti manjši od dejanske prostornine
posode.
• Na splošno je potrebno črpalno postajo za črne odpadne vode
odzračevati nad nivojem strehe. Vendar pa je dovoljeno, da se
vodi prezračevanje kot sekundarno prezračevanje, v glavni
sistem prezračevanja stavbe. Posebni odzračevalni ventili
(dodatna oprema) morajo biti nameščeni zunaj stavbe.
• Če se odpadna voda odvaja v zbirni vod, mora imeti ta
razmerje polnjenja vsaj h/d = 0,7. Zbirani del mora biti vsaj za
en nominalni premer večji od povezave odvodne cevi.
• Krmilnik mora biti opremljen z alarmom in nameščen na
mestu, zaščitenem pred vdorom vode.
• Uporabite membransko črpalko za enostavno, ročno odvajanje
vode zbiralnika v primeru okvare (ni obvezno).
montažo.
15 in 16.
7.3 Postopek za namestitev črpalne postaje
7.3.1 Priključki dovodnih cevi, Multilift MD
1. Preverite obseg dobave.
Za obseg dobave glejte poglavje
2. Pripravite nastavljivi vhod na zadnji strani črpalne postaje
Multilift MD.
Vrtljiva vhodna plošča ima vhod DN 100 in omogoča
prilagoditev višine vhoda med 180 in 315 mm nad nivojem
vdora vode. Najpogostejše višine, 180, 250 and 315 mm,
so označene poleg vhoda. Glejte sl. 17. Vhodna plošča z
vhodom DN 150 je na voljo kot dodatna oprema. Glejte sl. 18.
Vijaki okoli zunanjega oboda vhodne plošče niso povsem
priviti, zato je mogoče vhodno ploščo obračati. Zato je
mogoče nastaviti želeno višino vhoda. Po nastavitvi želene
višine vhoda privijte vse vijake. Vsi vijaki so lahko priviti z
navorom maks. 9 Nm.
Pred priključitvijo črpalne postaje Multilift MD bodite
pri obračanju vhodne plošče pozorni na višino
dovodne cevi in črpalno postajo in odvodno cev
Nasvet
ustrezno pomaknite na stran (maks. 72,5 mm). Glejte
sl. 17.

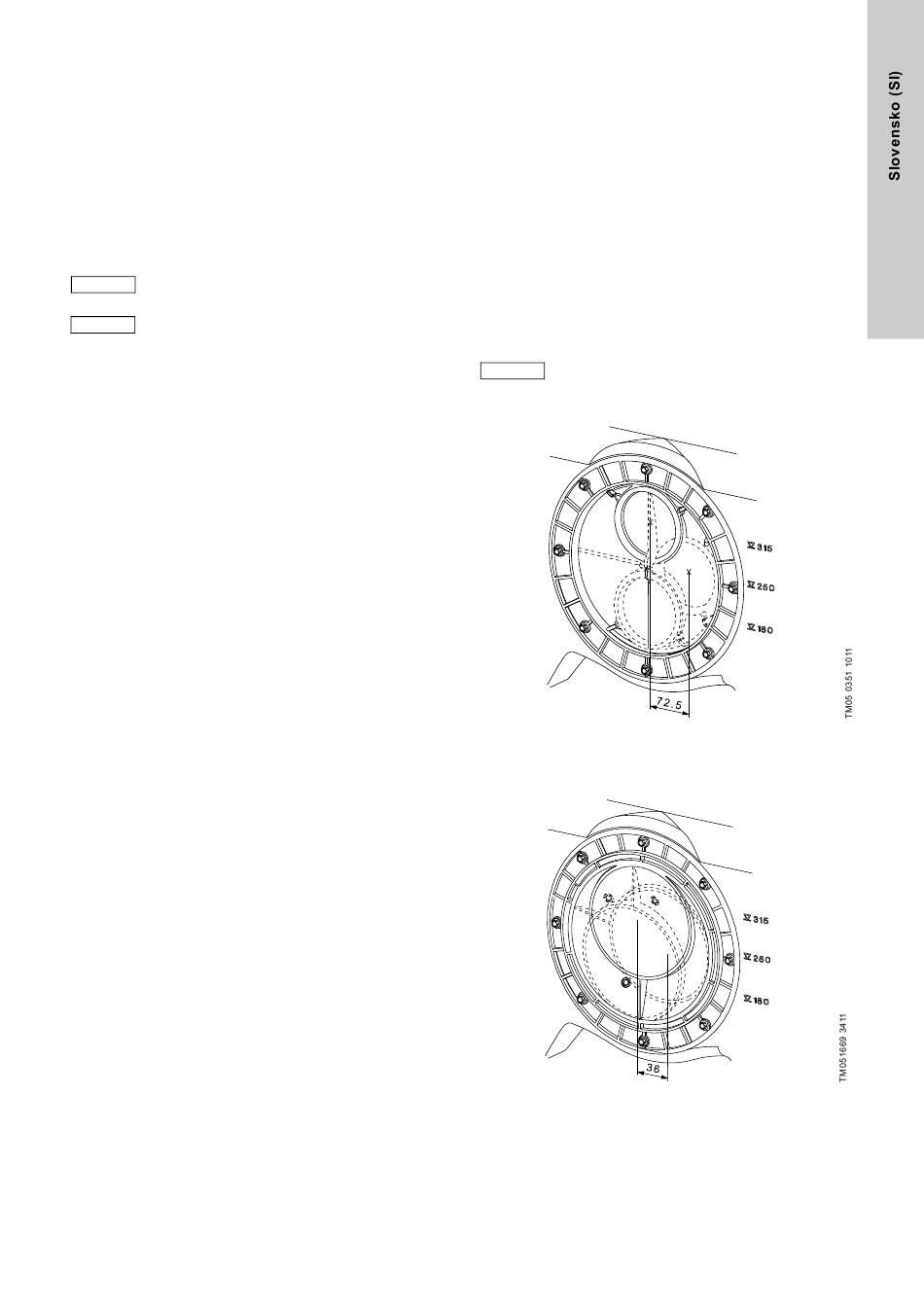

Slika 17 DN 100 vhodni disk, nastavljiv od 180 do 315 mm nad
tlemi do sredine vhodne cevi
Slika 18 Opcijski DN 150 vhodni disk, nastavljiv od 207 do
279 mm nad tlemi do sredine vhodne cevi
