5.2.3 Изглед отвътре на LC 221
Фигура 10 показва изглед на LC 221 отвътре.

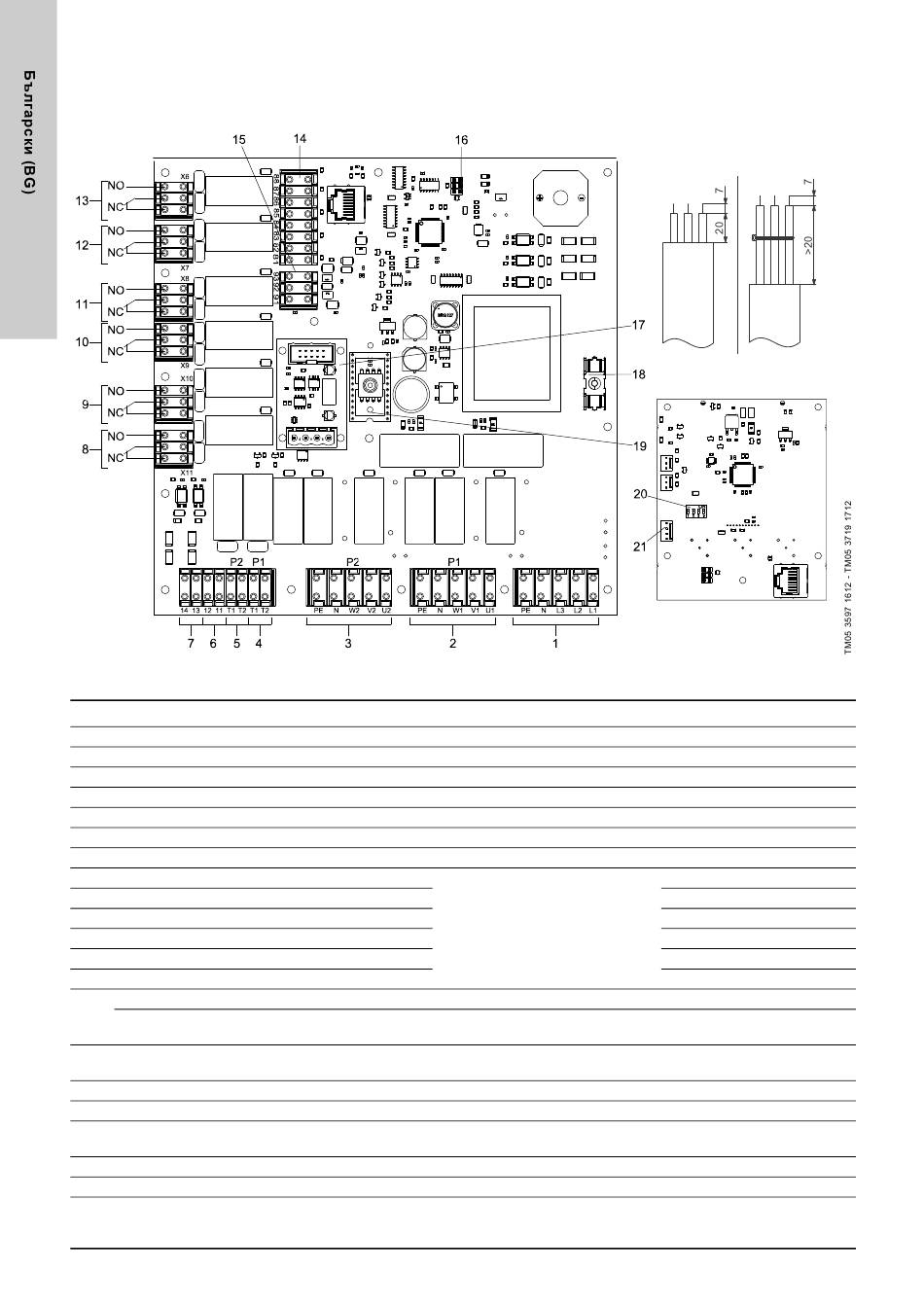

Фиг. 10 Изглед на LC 221 отвътре (трифазна PCB платка като пример)
Поз. Описание
1 Клеми за захранване
2 Клеми за свързване на помпа 1
3 Клеми за свързване на помпа 2
4 Клеми за термичен превключвател, помпа 1
5 Клеми за термичен превключвател, помпа 2
6 Клеми за външно нулиране
7 Клеми за външна аларма (извън резервоара)
8 Клеми за обща неизправност
9 Клеми за аларма за високо ниво
10 Клеми за неизправност, помпа 2
11 Клеми за неизправност, помпа 1
12 Клеми за работа, помпа 2
13 Клеми за работа, помпа 1
Клеми за превключватели за ниво
14
Клеми за допълнителна аларма за високо ниво
(в резервоара)
15 Клеми за аналогов сензор
16 Сервизен конектор към PC Tool
17 Конектор за модул с GENIbus интерфейс
18 Предпазител на управляващата верига
19 Модул с пиезоустойчив сензор за налягане
20 DIP превключватели
21 Конектор за батерия, 9 V
38
Забележка: Свързване на кабели за поз. 8-15:
Използвайте кабелна врзъка, ако проводникът се подава
на повече от 20 mm от защитната кабелна обвивка.
Коментари
230 V
230 V
свободни от потенциал сменяеми
контакти NO/NC с макс. 250 V / 2 A.
Внимание: Свържете тези клеми
към потенциал на захранваща
мрежа или към ниско напрежение,
но не смесвайте и двете.
Цифров
Цифров
0-5 V или 4-20 mA
Не се използва.
Стопяем предпазител: 100 mAT / 20
mm x ∅5
0-5 V
Не се използва.
Само неакумулаторни батерии.
Контролерът не е оборудван със
зарядно устройство.
Обозначение на клемата
PE, N, L3, L2, L1
PE, N, W1, V1, U1
PE, N, W2, V2, U2
T1, T2
T1, T2
11, 12
13, 14
X11
X10
X9
X8
X7
X6
81-88
81, 82
91 (GND - земя), 92 (сигнал),
93 (12 V)
-
-
-
-
-
-
