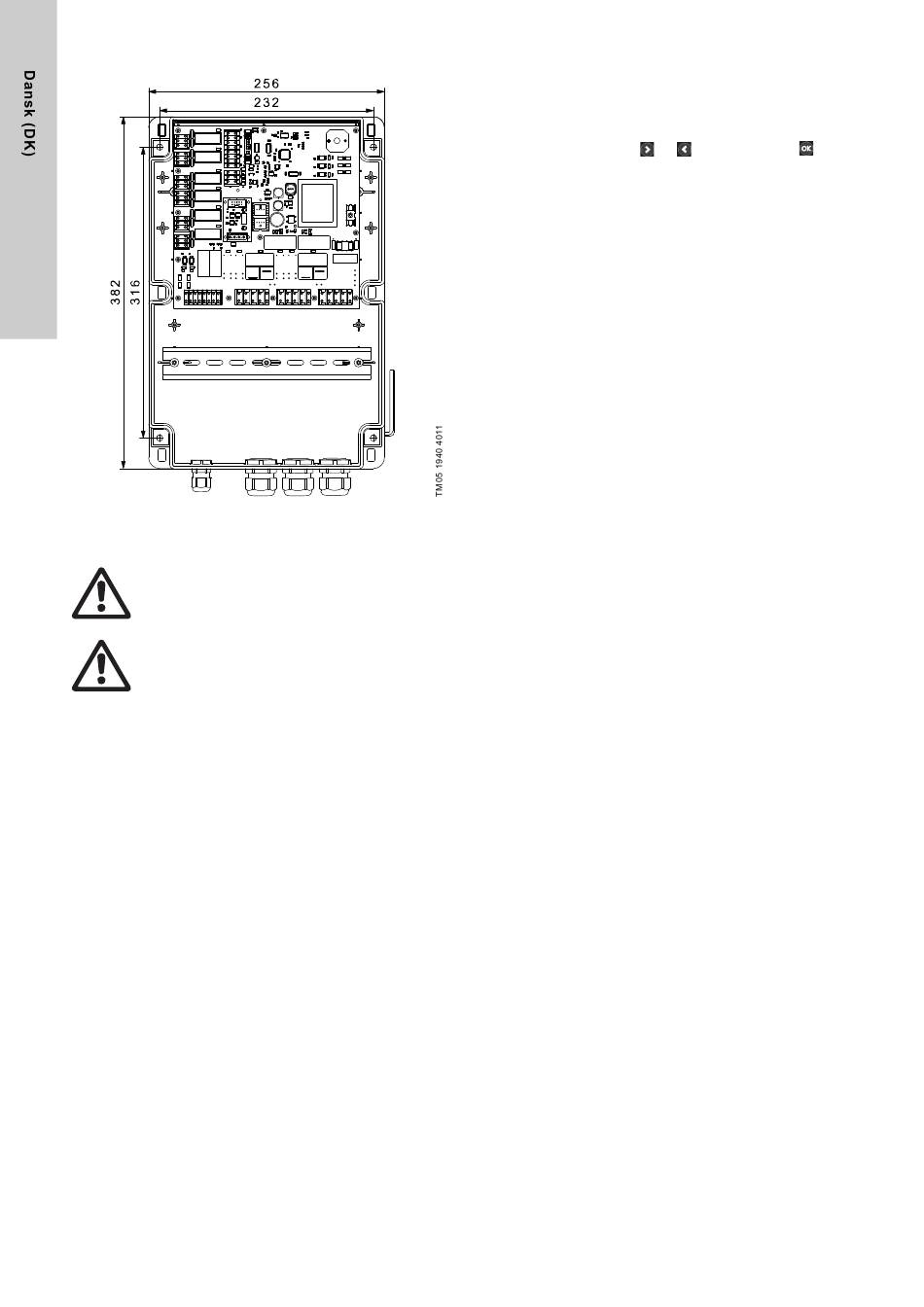

Fig. 26 Vægmontering af styring

8.3 Eltilslutning

Advarsel
Tilslut LC 221 i henhold til normer og standarder for
det aktuelle anvendelsesområde.
Advarsel
Afbryd netforsyningen før skabet åbnes.
Driftsspænding og frekvens fremgår af styringens typeskilt.
Sørg for at motoren egner sig til den strømforsyning den skal til-
sluttes.
Alle kabler/ledninger skal føres ind igennem kabelgennemførin-
gerne og pakningerne (IP56).
Stikdåsen med strømforsyning skal placeres tæt på styreskabet
eftersom styringen leveres med et 1,5 m kabel, et Schuko-stik til
1-fasede og et CEE-stik til 3-fasede pumper.
Maksimal forsikring er angivet på styringens typeskilt.
Hvis lokale forskrifter kræver det, skal der installeres en ekstern
netspændingsafbryder.
126
8.4 Indstilling af LC 221
Kun startniveauet som svarer til indløbshøjden på opsamlingsbe-
holderen, skal indstilles. Alle andre værdier er forindstillet og kan
justeres efter behov.
Vælg højde for indløbsrøret, 180, 250 eller 315 mm over gulvni-
veau, ved hjælp af tasterne
gemme den ønskede værdi. Hvis indløbsrørets højde ligger imel-
lem to værdier, fx 220 mm over gulvet, vælg da den nærmeste
lavere værdi (180 mm). Nu er styringen klar til automatisk drifts-
form.
Følgende værdier kan ændres efter behov:
Startniveau
Startniveauet skal indstilles i henhold til indløbsrørets højde over
gulvniveau (180, 250 eller 315 mm). Stop- og alarmniveauer er
forindstillet.
Mærkestrøm
Fabriksindstillet værdi i henhold til motorens mærkestrøm.
Beskyttelse imod blokering af pumpen er en forindstillet værdi for
overstrøm.
Stopforsinkelse
Stopforsinkelsen øger beholderens effektive volumen og reduce-
rer mængden af tilbageværende vand i beholderen.
Den forebygger også vandslag. Kontraventilen lukker mere blidt.
Forindstillet værdi er 0.
Startforsinkelse
Det er normalt ikke nødvendigt at foretage justeringer af behol-
deranlæg, undtagen på husbåde eller pontonbåde. Forindstillet
værdi er 5 sekunder.
Vedligeholdelsesinterval
Vedligeholdelses-/serviceintervallet kan indstilles til 0, 3, 6 eller
12 måneder og vises i SERVICE-displayet (intet akustisk signal).
Afstilling af alarm
Det er muligt at indstille styringen til at afstille nogle alarmer auto-
matisk når fejlen forsvinder. De fleste alarmer skal dog afstilles
manuelt. Se afsnit 6.4 Beskrivelse af
værdi er AUTO.
Tilbagestilling til fabriksindstillinger
Styringen genstarter og opstartsindstillinger skal foretages på ny.
Se afsnit 6.2 Opsætningsmenu.
8.4.1 Ekstern alarm
Beholderanlæg er ofte installeret i brønde under bygningers
kældre. Det er det laveste punkt i bygningen, og der kan monte-
res en ekstra alarmniveauafbryder uden for beholderanlægget til
at registrere oversvømmelse forårsaget af lækager, rørbrud eller
indtrængende grundvand.
Den eksterne alarm kan sluttes til en niveauafbryder (230 V / 2 A)
på klemme 13, 14.
og , og tryk på tasten for at
fejlmeldinger. Forindstillet
