5.2.3 Εσωτερική διάταξη του LC 221
To σχήμα 10 απεικονίζει την εσωτερική διάταξη του LC 221.

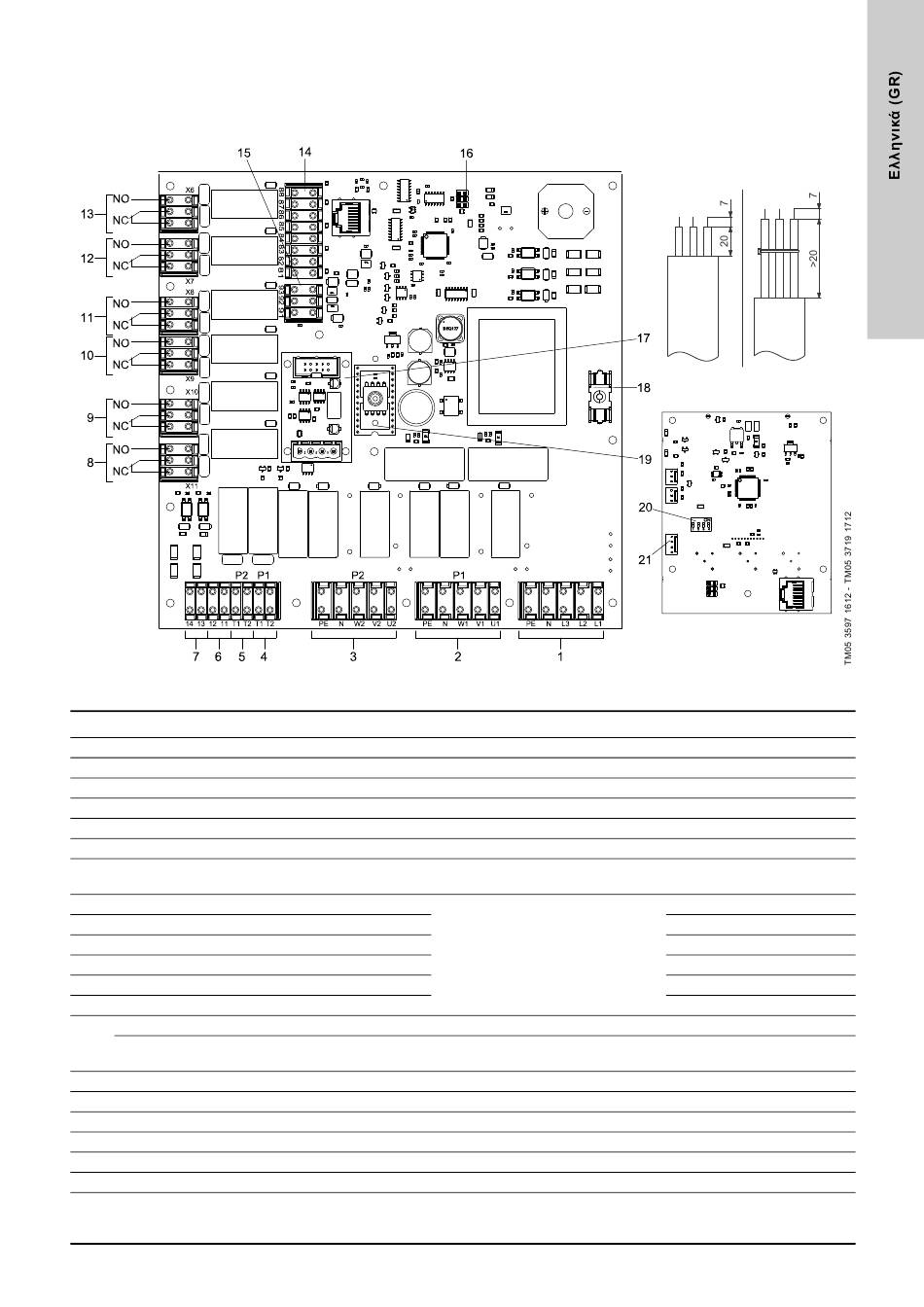

Σχ. 10 Εσωτερική διάταξη του LC 221 (τριφασικό PCB ως παράδειγμα)
Θέση Περιγραφή
1 Ακροδέκτες για παροχή ισχύος
2 Ακροδέκτες για σύνδεση της αντλίας 1
3 Ακροδέκτες για σύνδεση της αντλίας 2
4 Ακροδέκτες για θερμικό διακόπτη, αντλία 1
5 Ακροδέκτες για θερμικό διακόπτη, αντλία 2
6 Ακροδέκτες για εξωτερική επανάταξη
Ακροδέκτες για εξωτερικό συναγερμό (εξωτερικά της
7
δεξαμενής)
8 Ακροδέκτες για κοινή βλάβη
9 Ακροδέκτες για συναγερμό υψηλής στάθμης νερού
10 Ακροδέκτες για βλάβη, αντλία 2
11 Ακροδέκτες για βλάβη, αντλία 1
12 Ακροδέκτες για λειτουργία, αντλία 2
13 Ακροδέκτες για λειτουργία, αντλία 1
Ακροδέκτες για διακόπτες στάθμης
14
Ακροδέκτες για επιπλέον συναγερμό υψηλής στάθμης
νερού (στο εσωτερικό του δοχείου)
15 Ακροδέκτες για αναλογικό αισθητήρα
16 Σύνδεσμος σέρβις στο PC Tool
17 Σύνδεσμος για μονάδα διεπαφής GENIbus
18 Ασφάλεια κυκλώματος ελέγχου
19 Μονάδα πιεζοαντιστατικού αισθητήρα πίεσης
20 ∆ιακόπτες DIP
21 Σύνδεσμος για μπαταρία, 9 V
Σημείωση: Συνδέσεις καλωδίου για θέσεις 8-15:
Χρησιμοποιήστε έναν συρματοδέτη σε περίπτωση που
οι αγωγοί προεξέχουν περισσότερο από 20 mm από τη
θωράκιση του καλωδίου.
Σχόλια
230 V
230 V
Ελεύθερες μεταγωγικές επαφές NO/NC
με μέγ. 250 V / 2 A. Προσοχή:
Συνδέστε αυτούς τους ακροδέκτες για
να τροφοδοτήσετε δυναμικό δικτύου ή
χαμηλή τάση, χωρίς όμως να
συνδυάσετε και τα δύο.
Ψηφιακή
Ψηφιακή
0-5 V ή 4-20 mA
∆εν χρησιμοποιείται.
Ασφάλεια τήξης: 100 mAT / 20 mm x ∅5
0-5 V
∆εν χρησιμοποιείται.
Μη επαναφορτιζόμενες μπαταρίες μόνο.
Ο ελεγκτής δεν διαθέτει κάποια διάταξη
φόρτισης.
Ονομασία ακροδέκτη
PE, N, L3, L2, L1
PE, N, W1, V1, U1
PE, N, W2, V2, U2
T1, T2
T1, T2
11, 12
13, 14
X11
X10
X9
X8
X7
X6
81-88
81, 82
91 (GND), 92 (Σήμα), 93 (12 V)
-
-
-
-
-
-
