3. Vispārējs raksturojums
GRUNDFOS notekūdeņu pārsūknēšanas mezglu MULTILIFT MD
un MLD piegādes komplektācijā ietilpst savācējtvetne, sūkņi,
līmeņa sensors, regulators LC 221 un savienošanas piederumi.
Tālāk ir dots komponentu apraksts.

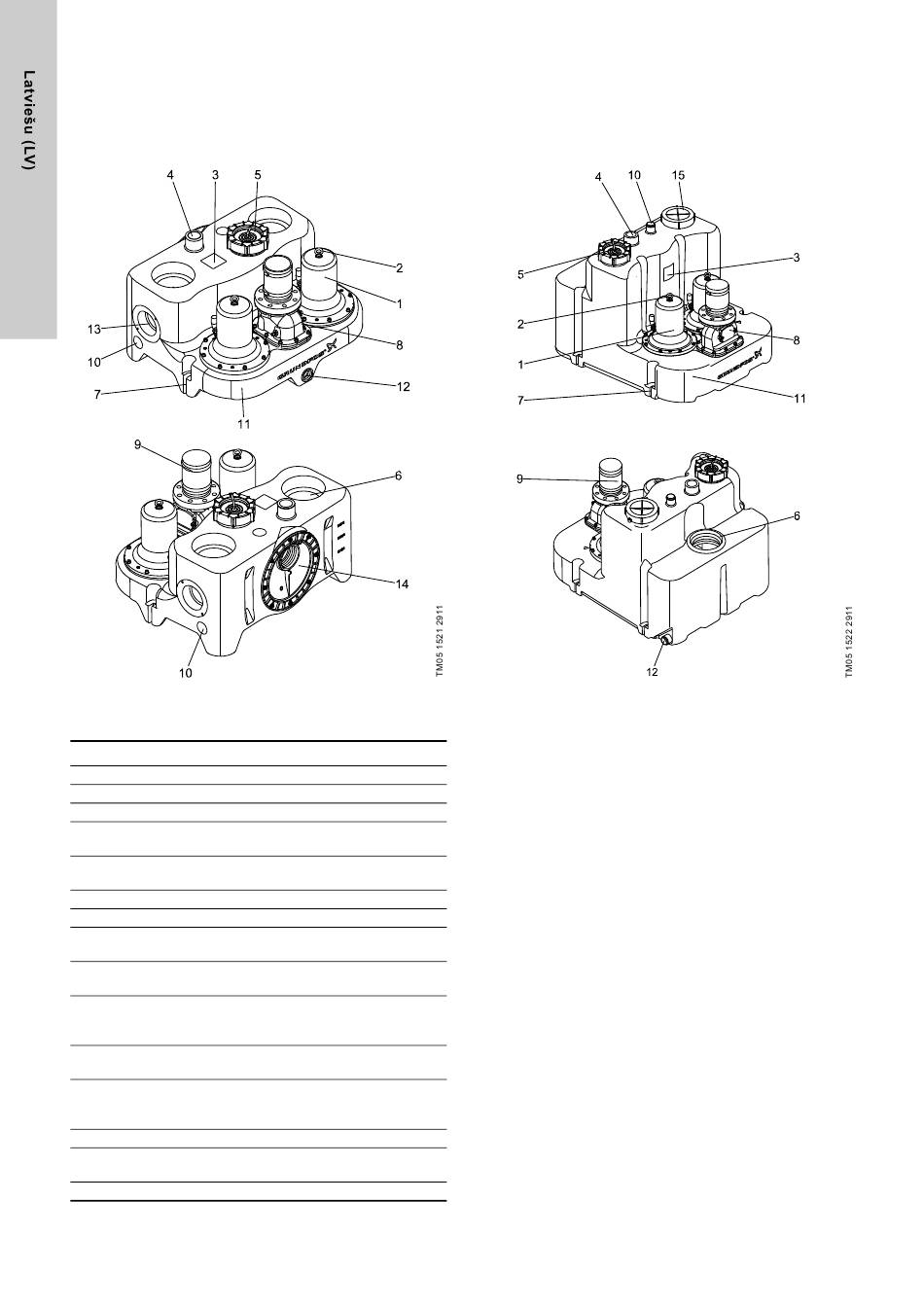

1. ilustr. MULTILIFT MD skats no priekšpuses un
aizmugures
Poz. Apraksts
1 Sūknis
2 Pacelšanas cilpa sūkņiem
3 Pases datu plāksnīte
Ventilācijas kanāls, DN 70 (ārējais diametrs, 75 mm),
4
atvērts
Spiediencaurules un tvertnes skatatveres uzskrūvējams
5
vāciņš
6 Vertikāls ievads, DN 150 (blīvējums ir piederums)
7 Stiprināšanas punkts
Vienvirziena droseļvārsts, DN 80, ar skatlūkas vāciņu un
8
izlaišanas skrūvi vārsta aizvara pacelšanai
Izplūdes savienojuma atloks, DN 80, ∅110 caurulei ar
9
lokanu savienotājdetaļu un 2 apskavām
Sānu vai augšējais ievads, DN 50 (blīvējumi ir
10 piederumi). Ligzda mezglam MD; savienotājdetaļa
mezglam MLD.
Savācējtvertne ar tvertnes korpusā izveidotu nešanas
11
rokturi
Kanāls manuāli vadāmam diafragmas sūknim 1 1/2".
12 Ligzda ar blīvējumu mezglam MD; savienotājdetaļa ar
lokanu savienotājcauruli un apskavām mezglam MLD
13 Horizontālais ievads, DN 100 (blīvējums ir piederums)
Regulējams ievada disks, DN 100 (DN 150 kā papildu
14
piederums)
15 Atsevišķs skatlūkas vāciņš
364
2. ilustr. MULTILIFT MLD, skats no priekšpuses un
aizmugures
